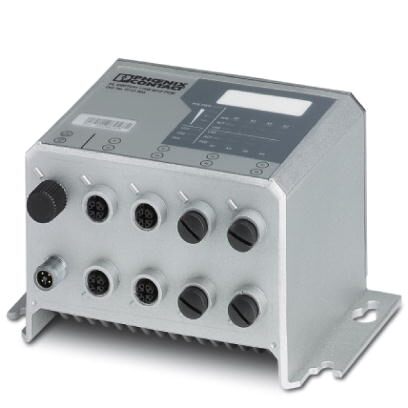

Коммутатор PoE+ Ethernet, 8 портов Ethernet формата M12, автоопределение скорости передачи данных 10/100/1000 Мбит/с, большие фреймы до 9600 байт, соединение сегментов сети с различной скоростью передачи данных, функция автокроссирования, класс защиты IP67
Описание изделия
Промышленный гигабитный коммутатор Power-over-Ethernet обеспечивает одновременную передачу электропитания и данных в соответствии с IEEE 802.3at/802.3af по одному Ethernet-кабелю. На каждый порт доступно до 30 Вт мощности питания. Устройство представляет собой компактный коммутатор в прочном металлическом корпусе IP67. Оно имеет восемь 8-контактных штекерных соединителей M12-Ethernet, позволяющих распределять питание на пользователей PoE/PoE+ и обеспечивающих скорость 10/100/1000 Мбит/с. За счет поддержки больших фреймов до 9720 байт коммутатор оптимально подходит для подключения камер. Для питания до восьми пользователей PoE/PoE+ предоставляется общая мощность 200 Вт. Коммутатор генерирует сигнал постоянного тока 54 В для модулей Power-over-Ethernet согласно IEEE 802.3at/802.3af от источника питания модуля 24 В для подключенных оконечных устройств.
Преимущества для Вас
- Прочный корпус со степенью защиты IP67
- Простота настенного монтажа
- Питание PoE+ на 8 портах
- Поддержка режима Gigabit
- Крупные фреймы до 9720 байт
- Металлический корпус
Коммерческие данные
Код заказа | 2701883 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 401 (C-6-2017) |
GTIN | 4055626004181 |
Вес/шт. (без упаковки) | 2 300,000 GRM |
Размеры
Ширина | 176 мм |
---|---|
Высота | 112 мм |
Глубина | 100 мм |
Окружающие условия
Степень защиты | IP65 |
---|---|
IP66 | |
IP67 | |
Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (без выпадения конденсата) |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 86 кПа ... 108 кПа (2000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (3500 м над уровнем моря) |
Интерфейсы
Интерфейс | Ethernet (PoE) |
---|---|
Количество портов | 8 |
Тип подключения | 8-контактный разъем M12 |
Указание по типу подключения | X-кодирование |
Среда передачи | Медь |
Скорость передачи данных | 10/100/1000 Мбит/с |
Дальность передачи | 100 м (На каждый сегмент) |
Сигнальные светодиодные индикаторы | Прием данных, состояние связи |
Интерфейс | Контакт для передачи сообщений |
Тип подключения | Штекерный разъем M12 с механическим ключом А |
Функция
Основные функции | Коммутатор с промежуточным хранением 10/100/1000 Мбит/с Autonegotiation, соответствует стандарту IEEE 802.3, 4 класса приоритезации IEEE802.1p, PoE по IEEE 802.3at/802.3af, большие фреймы до 9720 байт |
---|---|
Другие функции | Autonegotiation |
Класс соответствия PROFINET | Conformance-Class A |
Отображение состояний и диагностики | СИД: US1, US2 (электропитание), Fail (контакт аварийного сигнала), по 3 СИД на порт Ethernet (Link, Activity и PoE-статус) и мощность PoE |
Управляющее напряжение сигнального контакта | 24 В DC (стандартный (типовой)) |
Управляющий ток сигнального контакта | 100 мА (24 В DC) |
Параметр расширения сети
Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
---|---|
Максимальная длина кабеля (витая пара) | 100 м |
Электропитание
Электропитание | 24 В DC (Разъем М12) |
---|---|
Остаточная пульсация | 3,6 В(ОП) |
Диапазон напряжения питания | 18,7 В DC ... 30,5 В DC |
Потребляемый ток, типовой | 300 мА (при Us = 24 В DC) |
Потребляемый ток, макс. | 12 A (максимальная при номинальной нагрузке) |
Общие сведения
Тип монтажа | Настенный монтаж |
---|---|
Исполнение AX | Автономный |
Вес нетто | 2300 г |
Материал корпуса | Цинк, литье под давлением, наружная поверхность с медным и никелевым покрытием |
Указание | ПРЕДУПРЕЖДЕНИЕ: Соблюдайте требования по помехоустойчивости! При монтаже на проводящем основании обеспечьте подключение FE с помощью крепежного винта. При монтаже на непроводящем основании подключение FE выполняется при помощи крепежного винта через кабельный наконечник. |
MTTF | 208,85 лет (Стандарт SN 29500, температура 25 , рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
93,43 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
9,98 лет (Стандарт SN 29500, температура 70 , рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
Стандарты и предписания
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
---|---|
Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
Данные испытания | 10г, 16 мс, 1000 ударов, во всех направлениях |
Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
Данные испытания | 30г, ударный импульс полусинусоида |
Излучение помех | EN 55022 / класс B |
Помехоустойчивость | EN 61000-4-2 |
Материалы, не ухудшающие свойств при попадании на них лаков и красок | Да |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 10.0.1 | 19170401 |
---|---|
eCl@ss 5.1 | 19030100 |
eCl@ss 6.0 | 19170100 |
eCl@ss 7.0 | 19170106 |
eCl@ss 8.0 | 19170106 |
eCl@ss 9.0 | 19170106 |
ETIM
ETIM 4.0 | EC000734 |
---|---|
ETIM 5.0 | EC000734 |
ETIM 6.0 | EC000734 |
ETIM 7.0 | EC000734 |
UNSPSC
UNSPSC 13.2 | 43222612 |
---|
