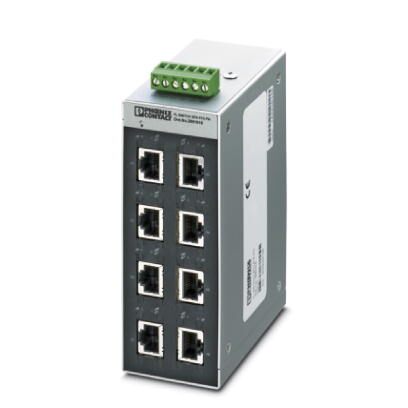

Коммутатор Ethernet, 8 подключений TP-RJ45, автоопределение скорости передачи данных - 10 или 100 Мбит/с (RJ45), функция автокроссирования. Многоадресной фильтр блокирует детерминированный трафик протокола реального времени PROFINET.
Описание изделия
FL SWITCH SFN... Коммутаторы серии Factoryline со стандартным объемом функций обеспечивают быстрое и экономичное расширение сети Ethernet, вплоть до полевого уровня. Благодаря узкой форме корпуса они подходят для универсального децентрализованного использования в распределительных шкафах и коробках выводов.
Коммутаторы FL SWITCH SFN... оснащены единственным в своем роде многоадресным фильтром, чтобы блокировать детерминированный трафик протокола реального времени PROFINET.
Коммутационные характеристики
- Возможность многоадресной передачи
Коммутатор самостоятельно запоминает адреса подключенных через порт конечных устройств путем изучения данных исходных адресов. Только пакеты с неизвестными адресами, адресом источника данного порта или групповым/широковещательным адресом в поле адреса назначения проходят через соответствующий порт. Возможность сохранения до 2048 MAC-адресов.
- Качество предоставляемых услуг (QoS)
В пик передачи пакеты с уровнем приоритета 802.1Q от 4 до 7 или с приоритетом типа обслуживания IPv4 1 и выше считаются высокоприоритетными и обрабатываются раньше пакетов с уровнем приоритета 802.1Q от 0 до 3 или с приоритетом типа обслуживания IPv4 0.
- Многоадресная фильтрация
Многоадресной фильтр блокирует детерминированный трафик протокола реального времени PROFINET за счет того, что кадры с MAC-адресами в диапазоне 01-80-C2-00-00-02 до 01-80-C2-00-00-0F фильтруются. Фильтр блокирует трафик протокола обнаружения канального уровня (LLDP), так как детерминированные протоколы реального времени (PTCP) используют те же МАС-адреса (01-80-C2-00-00-0E).
- Безопасность
Дополнительно имеются недорогие защитные элементы малой степени сложности, предотвращающие доступ и позволяющие избежать манипулирования.
- Разводка
Подключение осуществляется через демонтируемое штекерное соединение COMBICON. US составляет +24 В пост. тока, а GND составляет 0 В пост. тока. Функциональное заземление (FE) подключается с помощью специального винта.
Преимущества для Вас
- Автосогласование скорости и режима работы, а также автоматическая коммутация упрощают установку и монтаж
- Локальные светодиодные индикаторы состояния
- Многоадресной фильтр для блокировки детерминированного трафика протокола реального времени PROFINET
- Коммутатор также обеспечивает фиксацию кабеля и блокировку порта
- Сообщения с приоритетом QoS (Quality of Service)
- Порты RJ45-Ports поддерживают скорость передачи данных 10/100 Мбит/с
Коммерческие данные
| Код заказа | 2891018 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 388 (C-6-2017) |
| GTIN | 4046356997300 |
| Вес/шт. (без упаковки) | 365,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 50 мм |
|---|---|
| Высота | 130 мм |
| Глубина | 100 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | 0 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 86 кПа ... 108 кПа (до 1500 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
Интерфейсы
| Интерфейс | Ethernet (RJ45) |
|---|---|
| Количество портов | 8 (порты RJ45) |
| Указание по типу подключения | Autonegotiation и Autocrossing |
| Среда передачи | Ethernet на базе витой пары, с интерфейсом RJ45 |
| Скорость передачи данных | 10/100 Мбит/с |
Функция
| Основные функции | Неуправляемый коммутатор с функцией Autonegotiation, соотв. IEEE 802.3, Store-and-Forward-Switching-Mode |
|---|---|
| Другие функции | Autonegotiation |
| Класс соответствия PROFINET | Conformance-Class A |
| Отображение состояний и диагностики | Светодиодные индикаторы: US, наличие связи и активация порта |
Параметр расширения сети
| Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
|---|---|
| Максимальная длина кабеля (витая пара) | 100 м |
Электропитание
| Электропитание | 24 В DC |
|---|---|
| Остаточная пульсация | 3,6 В(ОП) (В пределах допуст. области напряжений) |
| Диапазон напряжения питания | 9 В DC ... 32 В DC |
| Потребляемый ток, типовой | 140 мА (при Us = 24 В DC) |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Исполнение AX | Блочная конструкция |
| Вес нетто | 365 г |
| Материал корпуса | Алюминий |
Стандарты и предписания
| Излучение помех | EN 61000-6-4 |
|---|---|
| Помехоустойчивость | EN 61000-6-2:2005 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 10.0.1 | 19170402 |
|---|---|
| eCl@ss 5.1 | 19030100 |
| eCl@ss 6.0 | 19170100 |
| eCl@ss 7.0 | 19170106 |
| eCl@ss 8.0 | 19170106 |
| eCl@ss 9.0 | 19170106 |
ETIM
| ETIM 4.0 | EC000734 |
|---|---|
| ETIM 5.0 | EC000734 |
| ETIM 6.0 | EC000734 |
| ETIM 7.0 | EC000734 |
UNSPSC
| UNSPSC 13.2 | 43222612 |
|---|
