Описание

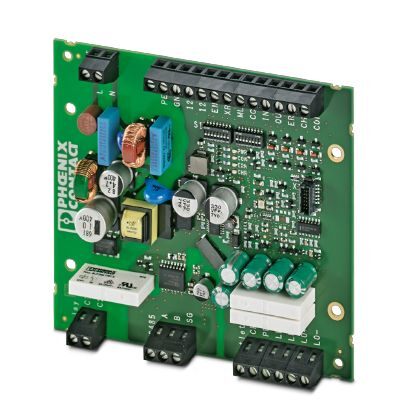

Устройство управления зарядкой EV-CC-AC1-M3-CBC-SER-PCB в виде печатной платы служит для зарядки электромобилей от 3-фазной электросети переменного тока согласно МЭК 61851-1, режиму 3. Все функции зарядки, большое количество возможностей конфигурирования, а также управление блокировкой уже интегрированы.
Коммерческие данные
| Код заказа | 1628393 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4055626448015 |
| Вес/шт. (без упаковки) | 0,000 GRM |
Описание изделия
| Тип изделия | Устройство управления зарядкой перем. током для частных и фирменных приложений (EU/CN) |
|---|---|
| Исполнение | как лакированная печатная плата |
| Стандарты / нормативные документы | МЭК 61851-1 |
| GB/T 18487.1-2015 | |
| SAE J1772 | |
| Режим заряда | Режим 3, случай B + C |
| Отдельно упакованное количество | 1 Шт. |
| Количество поддерживаемых точек зарядки | 1 |
| Разблокировка при отказе питания | Встроенная функция разблокировки для отделения инфраструктурного зарядного штекера от инфраструктурной зарядной розетки |
| Соответствие нормам | Соответствие CE |
Размеры
| Высота | 108 мм |
|---|---|
| Ширина | 120 мм |
| Глубина | 20,00 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -35 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % |
| Степень защиты | IP00 |
Входы
| Количество цифровых входов | 5 |
|---|---|
| Диапазон частот | 50 Гц ... 60 Гц |
| Номинальная потребляемая мощность | |
| Номинальный ток IN | 1 мА |
| Входное номинальное напряжение UN | 12 В |
| Диапазон входных напряжений U1 | 0 В ... 3 В (Выкл.) |
| Диапазон входных напряжений U2 | 9 В ... 15 В (Вкл.) |
Интерфейс передачи данных RS-485
| Количество интерфейсов | 1 |
|---|---|
| Шинная система | RS-485 |
| Тип подключения | Винтовые зажимы |
| Скорость передачи данных | 9,6 кбит/с (Стандартный) |
| 9,6 кбит/с ... 19,2 кбит/с (pегулируется) | |
| Контроль потока данных / протокол | Modbus/RTU (ведомое) |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение проводника AWG | 24 ... 12 |
Питание устройства
| Электропитание | 230 В |
|---|---|
| Диапазон напряжения питания | 100 В AC ... 240 В AC (Диапазон номинального напряжения) |
| Потребляемый ток, макс. | 40 мА |
| Номинальная потребляемая мощность | |
| Диапазон частот | 50 Гц ... 60 Гц |
Монтаж
| Монтажное положение | на выбор |
|---|
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210902 |
|---|---|
| eCl@ss 4.1 | 27371105 |
| eCl@ss 5.0 | 27371801 |
| eCl@ss 5.1 | 27242700 |
| eCl@ss 6.0 | 27242200 |
| eCl@ss 7.0 | 27242207 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27144703 |
ETIM
| ETIM 3.0 | EC001505 |
|---|---|
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001413 |
| ETIM 6.0 | EC002889 |
| ETIM 7.0 | EC002889 |
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121535 |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 39121801 |
