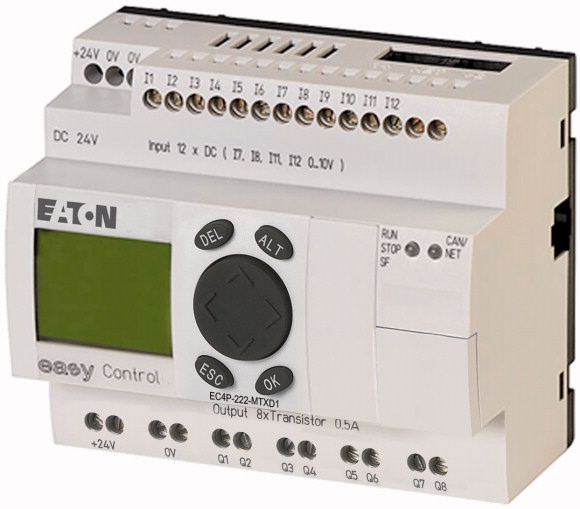

Описание
Программа поставок
Возможность расширения: входы/выходы и шинные системы индивидуальная лазерная гравировка возможна с EC4-COMBINATION-* | |||
Описание | easyNet/CANopen® и Ethernet на борту | ||
Входы | |||
цифровой | 12 | ||
из них используется аналоговым способом | 4 | ||
Выходы | |||
Транзистор | 8 | ||
Дополнительные особенности | |||
Дисплей + клавиатура | |||
Питающее напряжение | 24 В пост. тока |
Технические характеристики
Общее | |||
Размеры (Ш x В x Г) | мм | 107,5 x 90 x 72 без/79 с адаптером для MCC (6 установочных мест) | |
Вес | кг | 0.3 | |
Монтаж | DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с 3 опорами устройства ZB4-101-GF1 (дополнительное оснащение) | ||
Поперечные сечения соединения | |||
одножильный | мм2 | 0,2 - 4 (AWG 22 - 12) | |
тонкопроволочный с оконечной муфтой | мм2 | 0,2 - 2,5 (AWG 22 - 12) | |
Стандартная отвёртка | мм | 3.5 x 0.8 | |
макс. начальный пусковой момент | Нм | 0.6 | |
Климатические внешние условия | |||
Рабочая температура | °C | -25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2 | |
Конденсация | Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
ЖК индикатор (уверенное считывание) | °C | 0-55 | |
Хранение | ? | °C | -40 - +70 |
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) | % | 5-95 | |
Давление воздуха (эксплуатация) | hPa | 1080-1080 | |
Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
Колебания (IEC/EN 60068-2-6) | Гц | ||
постоянная амплитуда 0,15 мм | Гц | 10-57 | |
постоянное ускорение 2 г | Гц | 57-150 | |
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс | Шоки | 18 | |
Падение (IEC/EN 60068-2-31) | Высота падения | мм | 50 |
свободное падение, в упаковке (IEC/EN 60068-2-32) | M | 1 | |
установочное положение | вертикально или горизонтально | ||
Электромагнитная совместимость (ЭМС) | |||
Категория перенапряжения / степень загрязнения | II/2 | ||
Электростатическая разрядка (ESD) | |||
примененный стандарт | IEC EN 61000-4-2, уровень 3 | ||
Выход воздуха | кВ | 8 | |
Разряд контакта | кВ | 6 | |
электромагнитные поля (RFI), согласно IEC EN 61000-4-3 | V/m | 10 | |
Подавление радиочастотных помех | EN 55011 Класс B, EN 55022 Класс B | ||
Импульсное напряжение | кВ | IEC/EN 61000-4-4, уровень 3 | |
Импульсное напряжение | |||
Кабель питания | кВ | 2 | |
Сигнальные провода | кВ | 2 | |
мощные импульсы (скачок напряжения) | 2 кВ (кабели питания симметричны, EASY...AC) 0.5 кВ (кабели питания симметричны, EASY...DC) согласно IEC/EN 61000-4-5 | ||
Впуск согласно IEC/EN 61000-4-6 | В | 10 | |
Прочность изоляции | |||
Измерение воздушных зазоров и путей утечки тока | EN 50178, UL 508, CSA C22.2, No. 142 | ||
Прочность изоляции | EN 50178 | ||
Буферизация часов реального времени | |||
Буферизация часов реального времени | |||
резервное время (часы) при полностью заряженном суперконденсаторе Срок службы (годы) | |||
Точность часов реального времени | с/день | тип. ± 5 (± 0,5 ч/год) | |
Остаточная память | |||
Циклы записи памяти с остаточной индукцией (минимум) | 10000000000 (10?) (циклов считывания/записи) | ||
Электропитание | |||
Номинальное напряжение | Ue | В | 24 пост. тока (-15/+20%) |
Допустимый диапазон | Ue | 20.4 - 28.8 V DC | |
Остаточная пульсация | % | 5 | |
входной ток | тип. 140 мА при Ue | ||
Посадки напряжения | мс | (IEC/EN 61131-2) | |
Потеря мощности | P | тип. 3,4 Вт | |
ЦПУ | |||
Процессор | Infineon XC161 | ||
Память | |||
Программный код/данные | кбайт | 256/14 сегментов по 16 кБ | |
Маркер/сохраненные данные | кбайт | 16/4/4/8 | |
Время цикла для 1 к команд (бит, байт) | мс | <0.3 | |
Интерфейсы | |||
Интерфейс PRG RS232 | |||
Скорость передачи данных | кбит/с | 4,8, 9,6, 19,2, 38,4, 57,6, 115,2 (формат символов: 8 бит данных, без четности, 1 стоповый бит) | |
Техника присоединения | Гнездо RJ45 | ||
гальваническое разделение | отсутствует | ||
Режим работы Master | |||
Скорость передачи данных | кбит/с | 0,3, 0,6, 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6 | |
Форматы символов | 8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1 | ||
Количество отправляемых байтов в блоке | 190 байта | ||
Количество получаемых байтов в блоке | 190 байта | ||
Ethernet | |||
Скорость передачи данных | MBit/s | 10 Мбит/с, 100 м | |
Техника присоединения | RJ45 | ||
гальваническое разделение | нет | ||
CANopen® | |||
Скорость передачи данных | 500 кбит/с, 25 м 250 кбит/с, 60м 125 кбит/с, 125 м 50 кбит/с, 300 м 20 кбит/с, 700 м 10 кбит/с, 1000 м | ||
Заглушка шины (первая и последняя карты) | Штекер EASY-NT-R (включая нагрузочный резистор шины 120 Ом) | ||
Техника присоединения | 2 x RJ45, 8-полюсн. | ||
Режим работы Master | |||
Количество | 8 | ||
Режим работы подчиненного устройства | |||
Абонент | Количество | максимально126 | |
Вид PDO | асинхронный, циклический, ациклический | ||
Профиль устройства | согласно DS 301 V4 | ||
Цифровые входы 24 В пост. тока | |||
Количество | 12 | ||
Входы используются как аналоговые | 4 (I7, I8, I11, I12) | ||
Индикация состояния | LCD-Display | ||
Гальваническое разделение | для выходов: да для сети easyNet, easyLink | ||
Номинальное напряжение | Ue | В пост. тока | 24 |
входное напряжение | В пост. тока | < 5 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) при состоянии „0“ > 15,0 (I1 - I6, I9, I10) > 8,0 (I7, I8, I11, I12) при состоянии „1“ | |
Входной ток при статусе „1“ | |||
Входной ток при статусе 1 | мА | 3,3 (I1 до I6) 2,2 (I7, I8) 3,3 (I9, I10) 2,2 (I11, I12) | |
Время задержки | мс | тип. 0,02 (I1 - I4), тип. 0,25 (I5 - I12) (от „0“ до „1“) тип. 0,02 (I1 - I4), тип. 0,25 (I5 - I12) (от „1“ до „0“) | |
Длина провода | M | 100 (неэкранирован.) | |
инкрементальный счетчик данных | |||
Количество входов счетчиков | 1 (I1, I2, I3, I4) | ||
диапазон значений | 32 бит | ||
Частота счета | кГц | 40 | |
форма импульсов | Прямоугольник | ||
Цифровые входы | I1, I2 | ||
Заданный вход | I3 | ||
Вход для контрольного переключателя | I4 | ||
Цифровые входы I1 и I2, I3 и I4 | 1 | ||
Смещение сигнала | 90° | ||
Быстрые цифровые входы | |||
Количество | 2 (I1, I2) при 16 бит или 1 (I1) при 32 бит | ||
диапазон значений | 16/32 бит | ||
Длина провода | M | 20 (экранирован.) | |
Частота счета | кГц | <50 | |
форма импульсов | Прямоугольник | ||
Аналоговые входы | |||
Количество | 4 (I7, I8, I11, I12) | ||
Гальваническое разделение | для выходов: да для интерфейса/карты памяти: нет | ||
Вид входа | Напряжение пост. тока | ||
Зона сигнала | 0 - 10 В пост. тока | ||
Разрешение | 0,01 В аналоговые 0,01 В цифровые 10 бит (значение 0 - 1023) | ||
Входной импеданс | k? | 11.2 | |
Точность фактического значения | |||
два устройства easy | % | ±3 | |
внутри устройства | % | ± 2, (I7, I8, I11, I12) ± 0,12 В | |
Время преобразования аналоговое/цифровое | мс | каждый цикл ЦПУ | |
входной ток | мА | <1 | |
Длина провода | M | 30, экранирован. | |
Транзисторные выходы | |||
Количество | 8 | ||
Номинальное напряжение | Ue | В пост. тока | 24 |
Допустимый диапазон | Ue | 20.4 - 28.8 V DC | |
Остаточная пульсация | % | 5 | |
Питающий ток | мА | тип./макс.18/32 при состоянии 0 24/44 при состоянии 1 | |
Защита от неправильной полярности | да (Внимание: если при перепутывании полярности напряжения питания на выходы подаётся напряжение 0 В или сигнал GND (заземление), возникает короткое замыкание) | ||
Гальваническое разделение | для электропитания, входы для карты памяти: да для входов: да | ||
Расчетный рабочий ток при состоянии „1” постоянного тока на канал | Ie | A | макс. 0,5 |
Ламповая нагрузка без Rv на канал | W | 5 | |
Ток утечки при статусе „0” на канал | мА | <0.1 | |
Макс. выходное напряжение | В | 2,5 (состояние 0 при внешней нагрузке < 10 МОм) U = Ue - 1 В (состояние 1 при Ie = 0,5 A) | |
защита от короткого замыкания | да, электронный (Q1 - Q4), термический (Q5 - Q8), (оценка осуществляется через диагностический вход I16, I15) | ||
Ток расцепителя короткого замыкания для Ra 10 мОм | A | 0,7 Ie 2 на выход | |
общий ток короткого замыкания | A | 16 | |
Пиковый ток короткого замыкания | A | 32 | |
отключение по температуре | да | ||
макс. частота переключения при постоянной омической нагрузке | Переключения/ч | 40000 | |
Возможность параллельного подключения выходов | |||
при омической нагрузке, индуктивной нагрузке, с внешней схемой защиты, сборка в пределах группы | Группа 1: Q1 до Q4 Группа 2: Q5 до Q8 | ||
Число выходов | макс. | 4 | |
макс. общий ток | A | 2 (Внимание! Выходы должны управляться одновременно при одинаковой продолжительности интервалов управления) | |
Индикация состояния выходов | ЖК-экран | ||
Индуктивная нагрузка по EN 60947-5-1 | |||
без внешней схемы защиты | |||
T0,95 = 1 мс, R = 48 ?, L = 16 mH | |||
Коэффициент одновременности | g | 0.25 | |
Продолжительность включения | % продолжительность включения | 100 | |
макс. частота переключения f = 0,5 Гц (макс. ED = 50 %) | Переключения | 1500 | |
DC-13, T0,95 = 72 мс, П = 48 ?, Л = 1,15 H | |||
Коэффициент одновременности | g | 0.25 | |
Продолжительность включения | % продолжительность включения | 100 | |
макс. частота переключения f = 0,5 Гц (макс. ED = 50 %) | Переключения | 1500 | |
T0,95 = 15 мс, R = 48 ?, L = 0,24 H | |||
Коэффициент одновременности | g | 0.25 | |
Продолжительность включения | % продолжительность включения | 100 | |
макс. частота переключения f = 0,5 Гц (макс. ED = 50 %) | Переключения | 1500 | |
с внешней схемой защиты | |||
Коэффициент одновременности | g | 1 | |
Продолжительность включения | % продолжительность включения | 100 | |
макс. частота переключения, макс. продолжительность включения | Переключения | В зависимости от схемы защиты | |
Питающее напряжение UAux | |||
Защита от неправильной полярности | да (Внимание: если при перепутывании полярности напряжения питания на выходы подаётся напряжение 0 В или сигнал GND (заземление), возникает короткое замыкание) | ||
Гальваническое разделение | да | ||
Сеть easyNet | |||
Заглушка шины (первая и последняя карты) | Штекер EASY-NT-R (включая нагрузочный резистор шины 120 Ом) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 3.4 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 55 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
PLC's (EG000024) / PLC device set (EC002581) | |||
Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / PLC device set (ecl@ss8.1-27-24-22-19 [BAA707010]) | |||
Contains function building blocks | Yes | ||
Contains basic device | Yes | ||
Contains module rack | No | ||
Contains power supply | Yes | ||
Contains analogue input module | Yes | ||
Contains analogue output module | Yes | ||
Contains digital input module | Yes | ||
Contains digital output module | Yes | ||
Contains function module | Yes | ||
Contains technology modle | No | ||
Contains communication module | Yes | ||
Contains memory unit | Yes | ||
Contains simulation module | No | ||
Contains connection cable | No | ||
Contains control unit | Yes | ||
Contains monitor |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
