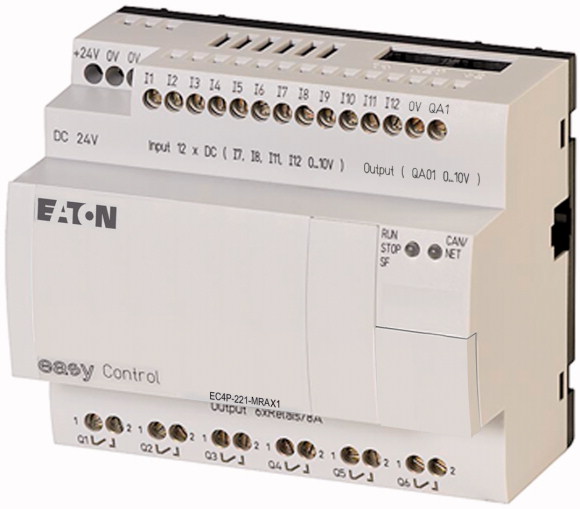

Описание
Программа поставок
Возможность расширения: входы/выходы и шинные системы индивидуальная лазерная гравировка возможна с EC4-COMBINATION-* | |||
Описание | easyNet/CANopen® на борту | ||
Входы | |||
цифровой | 12 | ||
из них используется аналоговым способом | 4 | ||
Выходы | |||
Реле 10 A (UL) | 6 | ||
аналоговый | 1 | ||
Питающее напряжение | 24 В пост. тока |
Технические характеристики
Общее | |||
Размеры (Ш x В x Г) | мм | 107,5 x 90 x 72 без/79 с адаптером для MCC (6 установочных мест) | |
Вес | кг | 0.3 | |
Монтаж | DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с 3 опорами устройства ZB4-101-GF1 (дополнительное оснащение) | ||
Поперечные сечения соединения | |||
одножильный | мм2 | 0,2 - 4 (AWG 22 - 12) | |
тонкопроволочный с оконечной муфтой | мм2 | 0,2 - 2,5 (AWG 22 - 12) | |
Стандартная отвёртка | мм | 3.5 x 0.8 | |
макс. начальный пусковой момент | Нм | 0.6 | |
Климатические внешние условия | |||
Рабочая температура | °C | -25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2 | |
Конденсация | Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
ЖК индикатор (уверенное считывание) | °C | 0-55 | |
Хранение | ? | °C | -40 - +70 |
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) | % | 5-95 | |
Давление воздуха (эксплуатация) | hPa | 1080-1080 | |
Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
Колебания (IEC/EN 60068-2-6) | Гц | ||
постоянная амплитуда 0,15 мм | Гц | 10-57 | |
постоянное ускорение 2 г | Гц | 57-150 | |
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс | Шоки | 18 | |
Падение (IEC/EN 60068-2-31) | Высота падения | мм | 50 |
свободное падение, в упаковке (IEC/EN 60068-2-32) | M | 1 | |
установочное положение | вертикально или горизонтально | ||
Электромагнитная совместимость (ЭМС) | |||
Категория перенапряжения / степень загрязнения | II/2 | ||
Электростатическая разрядка (ESD) | |||
примененный стандарт | IEC EN 61000-4-2, уровень 3 | ||
Выход воздуха | кВ | 8 | |
Разряд контакта | кВ | 6 | |
электромагнитные поля (RFI), согласно IEC EN 61000-4-3 | V/m | 10 | |
Подавление радиочастотных помех | EN 55011 Класс B, EN 55022 Класс B | ||
Импульсное напряжение | кВ | IEC/EN 61000-4-4, уровень 3 | |
Импульсное напряжение | |||
Кабель питания | кВ | 2 | |
Сигнальные провода | кВ | 2 | |
мощные импульсы (скачок напряжения) | 2 кВ (кабели питания симметричны, EASY...AC) 0.5 кВ (кабели питания симметричны, EASY...DC) согласно IEC/EN 61000-4-5 | ||
Впуск согласно IEC/EN 61000-4-6 | В | 10 | |
Прочность изоляции | |||
Измерение воздушных зазоров и путей утечки тока | EN 50178, UL 508, CSA C22.2, No. 142 | ||
Прочность изоляции | EN 50178 | ||
Буферизация часов реального времени | |||
Буферизация часов реального времени | |||
резервное время (часы) при полностью заряженном суперконденсаторе Срок службы (годы) | |||
Точность часов реального времени | с/день | тип. ± 5 (± 0,5 ч/год) | |
Остаточная память | |||
Циклы записи памяти с остаточной индукцией (минимум) | 10000000000 (10?) (циклов считывания/записи) | ||
Электропитание | |||
Номинальное напряжение | Ue | В | 24 пост. тока (-15/+20%) |
Допустимый диапазон | Ue | 20.4 - 28.8 V DC | |
Остаточная пульсация | % | 5 | |
входной ток | тип. 140 мА при Ue | ||
Посадки напряжения | мс | (IEC/EN 61131-2) | |
Потеря мощности | P | тип. 3,4 Вт | |
ЦПУ | |||
Процессор | Infineon XC161 | ||
Память | |||
Программный код/данные | кбайт | 256/14 сегментов по 16 кБ | |
Маркер/сохраненные данные | кбайт | 16/4/4/8 | |
Время цикла для 1 к команд (бит, байт) | мс | <0.3 | |
Интерфейсы | |||
Интерфейс PRG RS232 | |||
Скорость передачи данных | кбит/с | 4,8, 9,6, 19,2, 38,4, 57,6, 115,2 (формат символов: 8 бит данных, без четности, 1 стоповый бит) | |
Техника присоединения | Гнездо RJ45 | ||
гальваническое разделение | отсутствует | ||
Режим работы Master | |||
Скорость передачи данных | кбит/с | 0,3, 0,6, 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6 | |
Форматы символов | 8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1 | ||
Количество отправляемых байтов в блоке | 190 байта | ||
Количество получаемых байтов в блоке | 190 байта | ||
Ethernet | |||
Скорость передачи данных | MBit/s | 10 Мбит/с, 100 м | |
Техника присоединения | RJ45 | ||
гальваническое разделение | нет | ||
CANopen® | |||
Скорость передачи данных | 500 кбит/с, 25 м 250 кбит/с, 60м 125 кбит/с, 125 м 50 кбит/с, 300 м 20 кбит/с, 700 м 10 кбит/с, 1000 м | ||
Заглушка шины (первая и последняя карты) | Штекер EASY-NT-R (включая нагрузочный резистор шины 120 Ом) | ||
Техника присоединения | 2 x RJ45, 8-полюсн. | ||
Режим работы Master | |||
Количество | 8 | ||
Режим работы подчиненного устройства | |||
Абонент | Количество | максимально126 | |
Вид PDO | асинхронный, циклический, ациклический | ||
Профиль устройства | согласно DS 301 V4 | ||
Цифровые входы 24 В пост. тока | |||
Количество | 12 | ||
Входы используются как аналоговые | 4 (I7, I8, I11, I12) | ||
Индикация состояния | LCD-Display | ||
Гальваническое разделение | для выходов: да для сети easyNet, easyLink | ||
Номинальное напряжение | Ue | В пост. тока | 24 |
входное напряжение | В пост. тока | < 5 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) при состоянии „0“ > 15,0 (I1 - I6, I9, I10) > 8,0 (I7, I8, I11, I12) при состоянии „1“ | |
Входной ток при статусе „1“ | |||
Входной ток при статусе 1 | мА | 3,3 (I1 до I6) 2,2 (I7, I8) 3,3 (I9, I10) 2,2 (I11, I12) | |
Время задержки | мс | тип. 0,02 (I1 - I4), тип. 0,25 (I5 - I12) (от „0“ до „1“) тип. 0,02 (I1 - I4), тип. 0,25 (I5 - I12) (от „1“ до „0“) | |
Длина провода | M | 100 (неэкранирован.) | |
инкрементальный счетчик данных | |||
Количество входов счетчиков | 1 (I1, I2, I3, I4) | ||
диапазон значений | 32 бит | ||
Частота счета | кГц | 40 | |
форма импульсов | Прямоугольник | ||
Цифровые входы | I1, I2 | ||
Заданный вход | I3 | ||
Вход для контрольного переключателя | I4 | ||
Цифровые входы I1 и I2, I3 и I4 | 1 | ||
Смещение сигнала | 90° | ||
Быстрые цифровые входы | |||
Количество | 2 (I1, I2) при 16 бит или 1 (I1) при 32 бит | ||
диапазон значений | 16/32 бит | ||
Длина провода | M | 20 (экранирован.) | |
Частота счета | кГц | <50 | |
форма импульсов | Прямоугольник | ||
Аналоговые входы | |||
Количество | 4 (I7, I8, I11, I12) | ||
Гальваническое разделение | для выходов: да для интерфейса/карты памяти: нет | ||
Вид входа | Напряжение пост. тока | ||
Зона сигнала | 0 - 10 В пост. тока | ||
Разрешение | 0,01 В аналоговые 0,01 В цифровые 10 бит (значение 0 - 1023) | ||
Входной импеданс | k? | 11.2 | |
Точность фактического значения | |||
два устройства easy | % | ±3 | |
внутри устройства | % | ± 2, (I7, I8, I11, I12) ± 0,12 В | |
Время преобразования аналоговое/цифровое | мс | каждый цикл ЦПУ | |
входной ток | мА | <1 | |
Длина провода | M | 30, экранирован. | |
Аналоговые выходы | |||
Количество | 1 | ||
Тип выхода | Напряжение пост. тока | ||
Зона сигнала | 0 - 10 В пост. тока | ||
Выходной ток макс. | A | 0.01 | |
Шунтирующий резистор | 1 кОм | ||
С защитой от перегрузки и коротких замыканий | да | ||
Разрешение | 0,01 В постоянного тока аналоговые 10 бит (значение в диапазоне 0 - 1023) цифровое | ||
Время восстановления | µs | 100 | |
Точность | |||
-25 °C - 55 °C | % | 2 | |
25°C | % | 1 | |
Время преобразования аналоговое/цифровое | мс | каждый цикл ЦПУ | |
Релейные выходы | |||
Выходы в группах для | 1 | ||
Параллельная схема выходов для увеличения мощности | не допускается | ||
Предохранитель выходного реле | Линейный защитный автомат B16 или предохранитель 8 A (T) | ||
Гальваническое разделение | для электропитания: да для входов: да в группах Безопасное разъединение согласно EN 50178: 300 В перем. тока Изоляция базы: 600 В перем. тока | ||
Механический срок службы | Переключения | x 106 | 10 |
Контакты | |||
обычный термический ток (10 A UL) | A | 8 | |
рекомендовано для нагрузки 12 В перем./пост. тока | мА | >500 | |
устойчивый к коротким замыканиям cos ? = 1, характеристика B16 при 600 A | A | 16 | |
устойчивый к коротким замыканиям cos ? = от 0,5 до 0,7; характеристика B16 при 900 A | A | 16 | |
Номинальная устойчивость к импульсу Uimp контактной катушки | кВ | 6 | |
Номинальное напряжение | Ue | В перем. тока | 250 |
Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 250 |
Безопасное разъединение согласно EN 50178 | В перем. тока | 300 между катушкой и контактом 300 между двумя контактами | |
Включающая способность | |||
AC-15, 250 В перем. тока, 3 A (600 перекл./ч) | Переключения | 300000 | |
DC-13, Л/П 150 мс, 24 В постоянного тока, 1 A (500 переключений/час) | Переключения | 200000 | |
Отключающая способность | |||
AC-15, 250 В перем. тока, 3 A (600 перекл./ч) | Переключения | 300000 | |
DC-13, Л/П 150 мс, 24 В постоянного тока, 1 A (500 переключений/час) | Переключения | 200000 | |
Нагрузка лампы накаливания | |||
1000 Вт при 230/240 В перем. тока | Переключения | 25000 | |
500 Вт при 115/120 В перем. тока | Переключения | 25000 | |
Ламповая нагрузка на люминесцентные лампы | |||
Ламповая нагрузка на люминесцентные лампы 10 x 58 В при 230/240 В переменного тока | |||
с предвключённым электрическим устройством | Переключения | 25000 | |
без компенсации | Переключения | 25000 | |
Ламповая нагрузка на люминесцентные лампы 1 x 58 Вт при 230/240 В переменного тока компенсируется обычным способом | Переключения | 25000 | |
частота переключения | |||
механические переключения | x 106 | 10 | |
частота переключения | Гц | 10 | |
Омическая нагрузка/ламповая нагрузка | Гц | 2 | |
индуктивная нагрузка | Гц | 0.5 | |
UL/CSA | |||
Ток длительной нагрузки при 240 В перем. тока | A | 10 | |
Ток длительной нагрузки при 24 В пост. тока | A | 8 | |
Перем. ток (AC) | |||
Коды оценки управляющего контура (категория применения) | В 300 Лёгкий пилотный режим | ||
Макс. номинальное напряжение | В перем. тока | 300 | |
макс. ток длительной нагрузки cos ? = 1 при B 300 | A | 5 | |
макс. кажущаяся мощность при включении/выключении (Make/Break) cos ? = 1 при B 300 | VA | 3600/360 | |
Пост. ток (DC) | |||
Коды оценки управляющего контура (категория применения) | R 300 Лёгкий пилотный режим | ||
Макс. номинальное напряжение | В пост. тока | 300 | |
макс. ток длительной нагрузки при R 300 | A | 1 | |
макс. кажущаяся мощность при включении/выключении (Make/Break) при R 300 | VA | 28/28 | |
Сеть easyNet | |||
Заглушка шины (первая и последняя карты) | Штекер EASY-NT-R (включая нагрузочный резистор шины 120 Ом) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 3.4 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 55 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
PLC's (EG000024) / PLC device set (EC002581) | |||
Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / PLC device set (ecl@ss8.1-27-24-22-19 [BAA707010]) | |||
Contains function building blocks | Yes | ||
Contains basic device | Yes | ||
Contains module rack |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
