Артикул:
96863
60 980 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

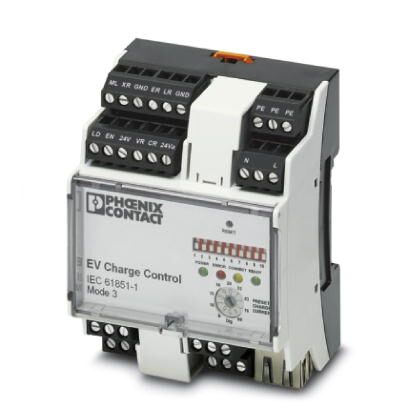

Система контроля заряда ЭМ предназначена для зарядки электромобилей от 3-фазной сети переменного тока в режиме 3 согласно МЭК 61851-1. Оснащена всеми необходимыми для этого функциями управления. Также в распоряжении пользователя дополнительные функции для различных случаев применения.
Коммерческие данные
| Код заказа | 2902802 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 762 (C-2-2017) |
| GTIN | 4046356681032 |
| Вес/шт. (без упаковки) | 260,000 GRM |
Описание изделия
| Тип изделия | Устройство управления зарядкой перем. током для коммерческого применения (ЕС) |
|---|---|
| Исполнение | в корпусе |
| Стандарты / нормативные документы | МЭК 61851-1 |
| Стандарт зарядки | Тип 2 |
| Режим заряда | Режим 3, случай B + C |
| Количество поддерживаемых точек зарядки | 1 |
| Разблокировка при отказе питания | Опционально с модулем разблокировки EM-EV-CLR-12V (артикул № 2903246) |
| Соответствие нормам | Соответствие CE |
Размеры
| Высота | 90 мм |
|---|---|
| Ширина | 71,6 мм |
| Глубина | 61,00 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
Входы
| Количество цифровых входов | 4 |
|---|---|
| Диапазон частот | 50 Гц ... 60 Гц |
| Номинальный ток IN | 8 мА |
| Входное номинальное напряжение UN | 24 В |
| Диапазон входных напряжений U1 | -3 В ... 5 В (Выкл.) |
| Диапазон входных напряжений U2 | 15 В ... 30 В (Вкл.) |
Релейные выходы

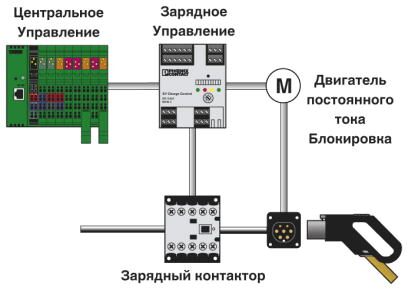

| Управление контактором зарядки | Релейный выход C1,2 |
|---|---|
| Коммутационная способность минимальная | 1500 ВА |
| Максимальное напряжение переключения | 250 В AC (Внешнее питание) |
| Максимальный коммутационный ток | 6 A |
| Управление блокирующим исполнительным механизмом | Релейный выход R1,3 и R2,4 |
| Коммутационная способность минимальная | 180 ВА |
| Максимальное напряжение переключения | 30 В AC/DC (Внешнее питание) |
| Максимальный коммутационный ток | 6 A |
Цифровые выходы
| Управление дополнительными коммутационными функциями | Релейный выход V1,2 |
|---|---|
| Максимальное напряжение переключения | 250 В AC |
| Максимальный коммутационный ток | 6 A |
| Управление дополнительными функциями | 4 цифрого выхода |
| Способ подключения | Винтовые зажимы |
| Максимальное напряжение на выходе | 30 В |
| Максимальный выходной ток | 0,2 A (Суммарный ток для всех выходов; питание от внутренней сети) |
| Макс. выходной ток на канал | 0,6 A (на каждый выход; питание от внешней сети) |
Интерфейс передачи данных RS-485
| Количество интерфейсов | 1 |
|---|---|
| Шинная система | RS-485 |
| Тип подключения | Винтовые зажимы |
| Количество поддерживаемых оконечных устройств | 1 |
| Скорость передачи данных | 9,6 кбит/с (Стандартный) |
| 2,4 кбит/с ... 19,2 кбит/с (pегулируется) | |
| Контроль потока данных / протокол | Modbus/RTU (ведомое) |
Интерфейс передачи данных Ethernet
| Количество интерфейсов | 1 |
|---|---|
| Шинная система | RJ45 |
| Тип подключения | Гнездо RJ45 |
| Скорость передачи данных | 10/100 Мбит/с |
| Дальность передачи | макс. 100 м (с экранированным кабелем с попарно скрученными жилами) |
| Поддерживаемые протоколы | Modbus/TCP |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение проводника AWG | 24 ... 12 |
Питание устройства
| Электропитание | 230 В |
|---|---|
| Диапазон напряжения питания | 110 В AC ... 240 В AC (Диапазон номинального напряжения) |
| 95 В AC ... 264 В AC | |
| Потребляемый ток, макс. | 40 мА |
| Номинальная потребляемая мощность | |
| Диапазон частот | 45 Гц ... 65 Гц |
Данные по ЭМС
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
|---|---|
| Излучение помех | EN 61000-6-3 |
| Помехоустойчивость | EN 61000-6-2 |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Корпус | DIN 43880 |
Монтаж
| Монтажное положение | на выбор |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210902 |
|---|---|
| eCl@ss 4.1 | 27371105 |
| eCl@ss 5.0 | 27371801 |
| eCl@ss 5.1 | 27242700 |
| eCl@ss 6.0 | 27242200 |
| eCl@ss 7.0 | 27242207 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27144703 |
ETIM
| ETIM 3.0 | EC001505 | ||
|---|---|---|---|
| ETIM 4.0 | EC001599 | ETIM 5.0 | EC001413 |
| ETIM 6.0 | EC002889 | ||
| ETIM 7.0 | EC002889 |
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121535 |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 39121801 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
