Описание

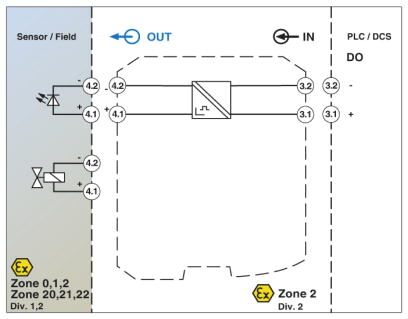

Модуль управления клапаном Ex i. Для искробезопасного управления установленными во взрывоопасной зоне электромагнитными клапанами Ex i, аварийными модулями или СИД. Ограничение тока при 40 мА. Для газов до группы IIC, питание от контура, гальваническая развязка, SIL 3. Винтовой зажим.
Преимущества для Вас
- Механическая совместимость с соединителем, устанавливаемым на несущую рейку
- Благодаря различным выходным характеристикам устройства совместимы с распространенными электромагнитными клапанами
- Питание от контура: необходимая энергия подается входным сигналом управления
- До SIL 3 согласно МЭК 61508
- Допускается установка в зоне 2, тип взрывозащиты "n" (EN 60079-15)
- Выход [Ex ia] IIC / [Ex ia] IIB
- Гальваническая развязка 2 цепей
- Вход 19,2 ... 30 В DC
Коммерческие данные
Код заказа | 2865764 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 163 (C-5-2017) |
GTIN | 4046356325233 |
Вес/шт. (без упаковки) | 123,300 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 12,5 мм |
---|---|
Высота | 99 мм |
Глубина | 114,5 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C (Любое монтажное положение, учитывать график изменения характеристик в техническом описании) |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Макс. рабочая высота | 2000 м |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Помехоустойчивость | EN 61000-6-2 |
Выходные данные
Выходная характеристика: выходное сопротивление | 287 (Внутреннее сопротивление Ri) |
---|---|
Время срабатывания | 20 мс |
Совместимые клапаны
Указание | В выдержке представлены некоторые возможные комбинации клапанов и модулей управления клапаном. |
---|---|
Совместимый клапан | ASCO Coil 195 |
Brkert Coil AC 10 standard | |
Brkert Coil AC 10 high resistance | |
Brkert Coil AC 21 standard 700 mW / 65°C | |
Brkert Coil AC 21 high resistance 700 mW / 65°C | |
Brkert Coil AC 21 standard 900 mW / 45°C | |
Brkert Coil AC 21 high resistance 900 mW / 45°C | |
Brkert Coil AC 21 standard 900 mW / 60°C | |
Brkert Coil AC 21 high resistance 900 mW / 60°C | |
Brkert Coil G1 642735 standard 600 mW / 50°C | |
Brkert Coil G1 642735 high resistance 600 mW / 50°C | |
Brkert Coil G1 642735 standard 800 mW / 40°C | |
Brkert Coil G1 642735 high resistance 800 mW / 40°C | |
Brkert Coil G1 642735 standard 1000 mW / 40°C | |
Brkert Coil G1 642735 high resistance 1000 mW / 40°C | |
Norgren Herion Coil 2050 | |
Norgren Herion Coil 2051 | |
Norgren Herion Coil 2052 | |
Norgren Herion Coil 2080 / 2082 | |
Norgren Herion Coil 2081 / 2083 | |
Norgren Herion Coil 2084 | |
Hrbiger Piezo P8 38x RF-Nx-SPN65 30 V type | |
Hrbiger Piezo P20 381RF-NG-CPN61 30 V type | |
Parker Coil VZ07 488650.01 | |
Parker Coil VZ33 494035.10 | |
Parker Coil VZ08 488660.01 | |
Parker Coil VZ09 488670.01 | |
Parker Coil VZ95 482160.01 EEx ia IIB T6 | |
Parker Coil VZ23 482870.01 | |
Samson Coil 3701-12 (12 V) | |
Samson Coil 3701-13 (24 V) | |
Samson Coil 3963-12 (12 V) | |
Samson Coil 3963-13 (24 V) | |
Samson Coil 3964-12 (12 V) | |
Samson Coil 3964-13 (24 V) | |
Seitz Pilot valve PV 12F73 Ci oH | |
Seitz Pilot valve PV 12F73 Xi oH | |
Seitz Pilot valve PV 12F73 Xi oH-2 |
Питание
Рассеиваемая мощность |
---|
Параметры подключения 1
Тип подключения | Винтовые зажимы |
---|---|
Длина снятия изоляции | 7 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 14 |
Момент затяжки | 0,5 Нм ... 0,6 Нм |
Общие сведения
Количество каналов | 1 |
---|---|
Температурный коэффициент, максимальный | 0,01 %/K |
Индикатор состояния | Желтый светодиод (коммутационное состояние / режим, загорается при активировании выходной цепи) |
Класс воспламеняемости согласно UL 94 | V0 |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение электромагнитных помех | EN 61000-6-4 |
Материал корпуса | PA 6.6-FR |
Цвет | cерый |
Наименование | Выход/вход |
Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) | |
2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
ATEX | II (1) G [Ex ia Ga] IIC/IIB/IIA |
II (1) D [Ex ia Da] IIIC | |
II 3 (1)G Ex nA [ia IIC Ga] IIC T4 Gc X | |
IECEx | [Ex ia Ga] IIC/IIB/IIA |
[Ex ia Da] IIIC | |
Ex nA [ia IIC Ga] IIC T4 Gc | |
UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
SIL | 3 |
Параметры техники безопасности
Требование конструкт. целостности | МЭК 61508 - низкие требования |
---|---|
Тип устройства | Тип A |
Уровни совокупной безопасности (SIL) | 3 |
Доля опасных сбоев (SFF) | 100 % |
SU | 2,84 x 10-7 (284 FIT) |
SD | 0 |
DU | 0 |
DD | 0 |
Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 0 (1 год) |
0 (5 лет) | |
0 (10 лет) | |
Диагностическое покрытие (DC) | DCS=0 %, DCD=0 % |
Данные по безопасности
Входная мощность Pi | возможность игнорирования |
---|---|
Макс. внутренняя индуктивность Li | возможность игнорирования |
Макс. внутренняя емкость Ci | возможность игнорирования |
Макс. выходное напряжение Uo | 25,1 В |
Макс. выходной ток Io | 87 мА |
Макс. выходная мощность Po | 550 мВт |
Группа | IIC |
макс. внешняя индуктивность Lo | 5 мГн |
макс. внешняя емкость Co | 0,108 мкФ |
Группа | IIB |
макс. внешняя индуктивность Lo | 20 мГн |
макс. внешняя емкость Co | 0,083 мкФ |
Группа | IIA |
макс. внешняя индуктивность Lo | 45 мГн |
макс. внешняя емкость Co | 2,93 мкФ |
Максимальное безопасное напряжение Um | 253 В AC (125 В DC) |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
---|---|
Излучение помех | EN 61000-6-4 |
Класс воспламеняемости согласно UL 94 | V0 |
Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
ATEX | II (1) G [Ex ia Ga] IIC/IIB/IIA |
II (1) D [Ex ia Da] IIIC | |
II 3 (1)G Ex nA [ia IIC Ga] IIC T4 Gc X | |
IECEx | [Ex ia Ga] IIC/IIB/IIA |
[Ex ia Da] IIIC | |
Ex nA [ia IIC Ga] IIC T4 Gc | |
UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
Температура DNV GL | B |
Влажность DNV GL | B |
Вибрация DNV GL | A |
DNV GL-EMC | A |
Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Группа | IIC |
IIB | |
IIA |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27210120 |
---|---|
eCl@ss 4.1 | 27210120 |
eCl@ss 5.0 | 27210120 |
eCl@ss 5.1 | 27210120 |
eCl@ss 6.0 | 27210120 |
eCl@ss 7.0 | 27210120 |
eCl@ss 8.0 | 27210120 |
eCl@ss 9.0 | 27210120 |
ETIM
ETIM 4.0 | EC002653 |
---|---|
ETIM 5.0 | EC002653 |
ETIM 6.0 | EC002653 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 39121008 |
