Описание

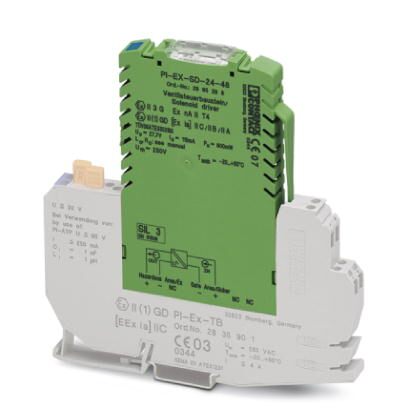

Модуль управления клапаном Ex i, вставной. Для управления искробезопасными электромагнитными клапанами, устройствами аварийной сигнализации и другими простыми электрическими устройствами установленными во взрывоопасной зоне. Для газов группы IIC, общее питание. Гальваническая развязка.
Коммерческие данные
| Код заказа | 2865298 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 463 (IF-2009) |
| GTIN | 4046356147101 |
| Вес/шт. (без упаковки) | 98,300 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 12,4 мм |
|---|---|
| Высота | 145 мм |
| Глубина | 147 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (относительная влажность, без выпадения конденсата) |
Выходные данные
| Выходная характеристика: выходное сопротивление | 278 (Внутреннее сопротивление Ri) |
|---|---|
| Время срабатывания |
Совместимые клапаны
| Указание | В выдержке представлены некоторые возможные комбинации клапанов и модулей управления клапаном. |
|---|---|
| Совместимый клапан | ASCO Coil 195 |
| ASCO Coil 302 (12 V) | |
| Brkert Coil AC 10 standard | |
| Brkert Coil AC 10 high resistance | |
| Brkert Coil AC 21 standard 700 mW / 65°C | |
| Brkert Coil AC 21 high resistance 700 mW / 65°C | |
| Brkert Coil AC 21 standard 900 mW / 45°C | |
| Brkert Coil AC 21 high resistance 900 mW / 45°C | |
| Brkert Coil AC 21 standard 900 mW / 60°C | |
| Brkert Coil AC 21 high resistance 900 mW / 60°C | |
| Brkert Coil G1 642735 standard 800 mW / 40°C | |
| Brkert Coil G1 642735 high resistance 800 mW / 40°C | |
| Brkert Coil G1 642735 standard 1000 mW / 40°C | |
| Brkert Coil G1 642735 high resistance 1000 mW / 40°C | |
| FESTO Coil MFH-...IA-SA-EX GBXE022AIAD03 | |
| FESTO Coil (J)MFH-...BIA-SA-EX GBXE022AIAD03 | |
| Norgren Herion Coil 2050 | |
| Norgren Herion Coil 2051 | |
| Norgren Herion Coil 2052 | |
| Norgren Herion Coil 2053 | |
| Norgren Herion Coil 2080 / 2082 | |
| Norgren Herion Coil 2081 / 2083 | |
| Norgren Herion Coil 2084 | |
| Norgren Herion Coil 3039 | |
| Nass Coil 1259 30.1-00 | |
| Nass Coil 1259 50.1-00 | |
| Parker Coil VZ07 488650.01 | |
| Parker Coil VZ33 494035.10 | |
| Parker Coil VZ08 488660.01 | |
| Parker Coil VZ09 488670.01 | |
| Parker Coil VZ95 482160.01 EEx ia IIB T6 | |
| Parker Coil VZ23 482870.01 | |
| Samson Coil 3701-12 (12 V) | |
| Samson Coil 3701-13 (24 V) | |
| Samson Coil 3963-12 (12 V) | |
| Samson Coil 3963-13 (24 V) | |
| Samson Coil 3964-12 (12 V) | |
| Samson Coil 3964-13 (24 V) | |
| Seitz Pilot valve PV 12F73 Ci oH | |
| Seitz Pilot valve PV 12F73 Xi oH | |
| Seitz Pilot valve PV 12F73 Xi oH-2 | |
| Seitz Solenoid coil 11 G 52 |
Питание
| Потребляемый ток, макс. | |
|---|---|
| Рассеиваемая мощность | макс. 1,5 Вт (при 24 В) |
Общие сведения
| Температурный коэффициент, максимальный | 0,01 %/K |
|---|---|
| Индикатор состояния | желтый светодиод (индикатор состояния) |
| красный светодиод (сбои в линии) | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса | PBT и полиамид РА, неусиленный |
| Цвет | зеленый |
| Наименование | Вход / выход |
| Гальваническая развязка | 375 В (Амплитудное значение, согласно EN 50020, EN 60079-11) |
| 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Соответствие нормам | Соответствие CE |
| ATEX | II (1) GD [Ex ia] IIC / IIB / IIA |
| II 3 G Ex nA II T4 X | |
| Функциональная безопасность (SIL) | SIL 3 |
| SIL | 3 |
Параметры техники безопасности
| Требование конструкт. целостности | МЭК 61508 - низкие требования |
|---|---|
| Тип устройства | Тип A |
| Уровни совокупной безопасности (SIL) | 3 |
| Доля опасных сбоев (SFF) | 100 % |
| SU | 2,84 x 10-7 (284 FIT) |
| SD | 0 |
| DU | 0 |
| DD | 0 |
| Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 0 (1 год) |
| 0 (5 лет) | |
| 0 (10 лет) | |
| Диагностическое покрытие (DC) | DCS=0 %, DCD=0 % |
Данные по безопасности
| Макс. выходное напряжение Uo | 27,7 В |
|---|---|
| Макс. выходной ток Io | 101 мА |
| Макс. выходная мощность Po | 697 мВт |
| Группа | IIA |
| макс. внешняя индуктивность Lo | 20 мГн |
| макс. внешняя емкость Co | 0,44 мкФ |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 2 мГн |
| макс. внешняя емкость Co | 0,29 мкФ |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 0,5 мГн |
| макс. внешняя емкость Co | 0,067 мкФ |
| Макс. соотношение Lo/Ro | 51,1 мкГн/Ом |
| Дополнительный текст | Используйте кабели только с соответствующими техническими характеристиками |
| Максимальное безопасное напряжение Um | 250 В AC (125 В DC) |
h2>Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Соответствие нормам | Соответствие CE |
| ATEX | II (1) GD [Ex ia] IIC / IIB / IIA |
| II 3 G Ex nA II T4 X | |
| Группа | IIA |
| IIB | |
| IIC |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210120 |
|---|---|
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210100 |
| eCl@ss 6.0 | 27210100 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
ETIM
| ETIM 4.0 | EC002653 |
|---|---|
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
|---|---|
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
