Описание
Одноканальный модуль расширения контактов с интерфейсом TBUS, 4 замыкающих контакта, 1 размыкающий контакт, 1 цепь обратной связи, без задержки, категория 4, PL e согласно EN ISO 13849, вставные пружинные клеммы, ширина: 22,5 мм

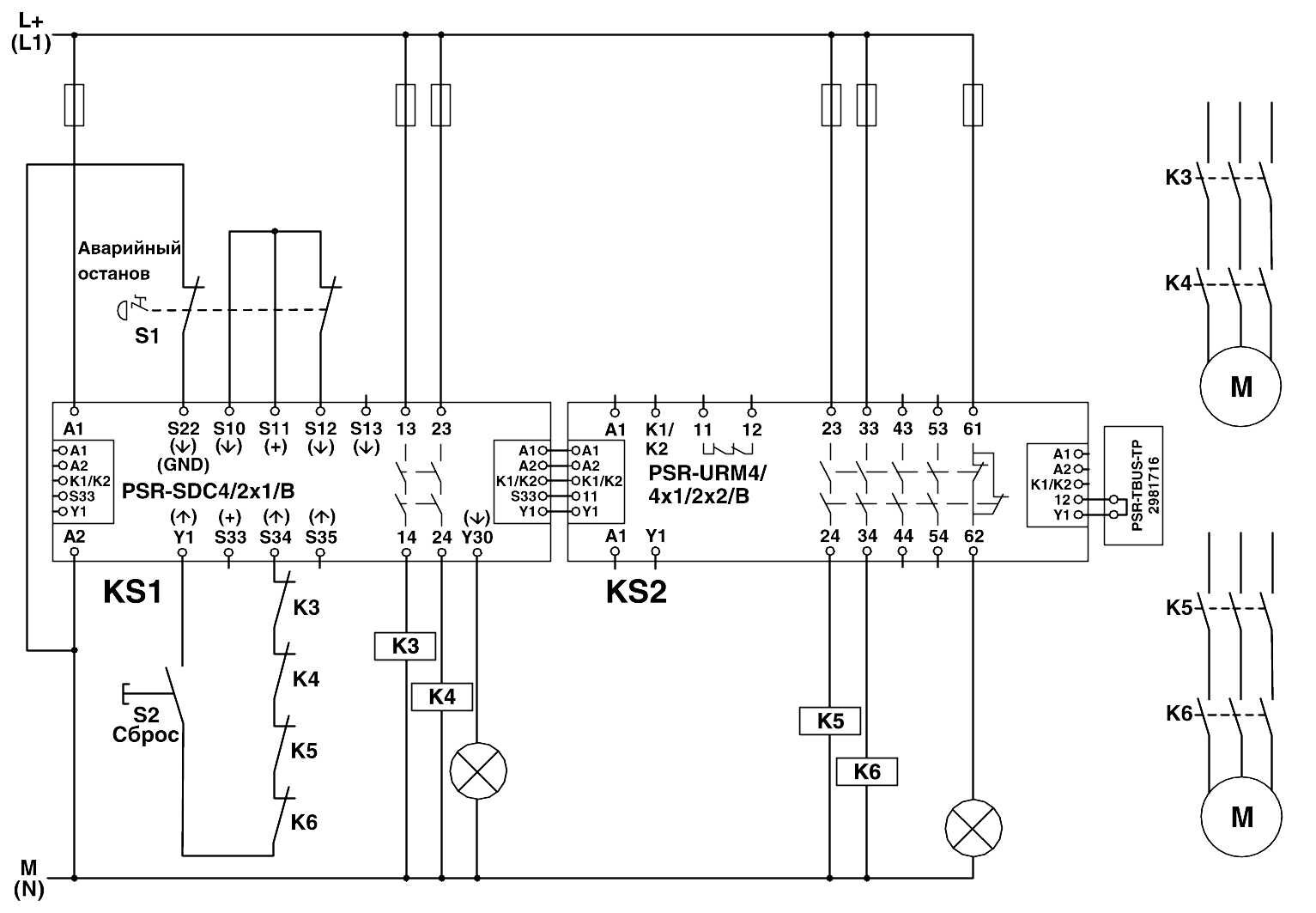

Преимущества для Вас
- 4 цепи активации, 1 цепь индикации и 1 сигнальная цепь
- Одно- и двухканальное управление
- До кат. 4/PL e согласно ISO 13849-1, SILCL 3 согласно МЭК 62061, SIL 3 согласно МЭК 61508
Коммерческие данные
Код заказа | 2981680 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 265 (C-6-2017) |
GTIN | 4046356081542 |
Вес/шт. (без упаковки) | 196,500 GRM |
Размеры
Ширина | 22,5 мм |
---|---|
Высота | 112 мм |
Глубина | 114,5 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
Рабочая высота | макс. 2000 м (через NN) |
Входные данные
Расчетное напряжение питания цепи управления US | |
---|---|
Входное номинальное напряжение UN | 24 В DC |
Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
Входной ток при UN, стандартный | 42 мА |
Время срабатывания, типовое | 10 мс |
Время возврата, типовое | 10 мс |
Время возврата в состояние готовности | 1 c |
Индикатор состояния | LED зел. |
Защитная схема | Защита от перенапр. Cтабилитроны |
Выходные данные
Исполнение контакта | 4 замыкающиеся цепи |
---|---|
1 сигнальная цепь | |
1 цепь оповещения | |
Материал контакта | AgSnO2 |
Максимальное напряжение переключения | 250 В AC/DC |
Минимальное напряжение переключения | 15 В AC/DC |
Макс. ток продолжительной нагрузки | 6 A (Замыкающий контакт, DC1/AC1) |
3 A (Размыкатель) | |
Максимальный пусковой ток | 6 A (Замыкающий контакт, DC1/AC1) |
3 A (Размыкатель) | |
Минимальный пусковой ток | 25 мА |
Среднеквадрат. значение суммарного тока | 72 A2 (ITH2 = I12 + I22 + I32 + I42) |
Мощность отключения (активная нагрузка), максимальная | 144 Вт (24 В пер. тока, = 0 мс, размыкающий контакт 61/62: 72 Вт) |
288 Вт (48 В пер. тока, = 0 мс, размыкающий контакт 61/62: 144 Вт) | |
77 Вт (110 В постоянного тока, = 0 мс) | |
88 Вт (220 В постоянного тока, = 0 мс) | |
1500 ВА (250 В AC, = 0 мс, размыкающий контакт 61/62: 750 ВA) | |
Мощность отключения (индуктивная нагрузка), максимальная | 48 Вт (24 В DC, = 40 мс) |
40 Вт (48 В DC, = 40 мс) | |
35 Вт (110 В DC, = 40 мс) | |
33 Вт (220 В DC, = 40 мс) | |
Коммутационная способность минимальная | 0,4 Вт |
Долговечность механическая | прибл. 107 коммутационных циклов |
Коммутационная способность (360/ч коммутац. циклов) | 6 A (24 В DC) |
5 A (230 В AC) | |
Коммутационная способность согласно МЭК 60947-5-1 | 5 A (DC13) |
5 A (AC15) | |
Выходные предохранители | 10 A gL/gG NEOZED (Замыкатель) |
4 A gL/gG NEOZED (Размыкатель) |
Общие сведения
Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
---|---|
Нормальный режим работы | 100 % ED |
Вес нетто | 196,5 г |
Монтажное положение | на выбор |
Тип монтажа | Установка на монтажной рейке |
Степень защиты | IP20 |
IP54 | |
Мин. степень защиты на месте установки | IP54 |
Цвет корпуса | желтый |
Характеристики клемм
Тип подключения | Пружинный зажим |
---|---|
вставной | да |
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 1,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 1,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 16 |
Длина снятия изоляции | 8 мм |
Параметры техники безопасности
Категория останова | 0 |
---|---|
Наименование | МЭК 61508 - высокие требования |
Уровни совокупной безопасности (SIL) | 3 (в сочетании с подходящим устройством обработки данных) |
Наименование | МЭК 61508 - низкие требования |
Уровни совокупной безопасности (SIL) | 3 (в сочетании с подходящим устройством обработки данных) |
Наименование | EN ISO 13849 |
Уровень эффективности (PL) | e (в сочетании с подходящим устройством обработки данных) |
Категория | 4 (в сочетании с подходящим устройством обработки данных) |
Наименование | EN 62061 |
Ограничение претензий касательно класса безопасности (SIL CL) | 3 (в сочетании с подходящим устройством обработки данных) |
Стандарты и предписания
Наименование | Воздушный путь и путь утечки между цепями |
---|---|
Стандарты / нормативные документы | МЭК 60947-1 |
Расчетное напряжение изоляции | 250 В |
Расчетное импульсное напряжение / изоляция | 4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение между входной токовой цепью или размыкающими контактами и цепью активации 6 кВ). |
Степень загрязнения | 2 |
Категория перенапряжения | III |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27371102 |
---|---|
eCl@ss 4.1 | 27371102 |
eCl@ss 5.0 | 27371901 |
eCl@ss 5.1 | 27371900 |
eCl@ss 6.0 | 27371800 |
eCl@ss 7.0 | 27371819 |
eCl@ss 8.0 | 27371819 |
eCl@ss 9.0 | 27371819 |
ETIM
ETIM 2.0 | EC001449 |
---|---|
ETIM 3.0 | EC001449 |
ETIM 4.0 | EC001449 |
ETIM 5.0 | EC001449 |
ETIM 6.0 | EC001449 |
ETIM 7.0 | EC001449 |
UNSPSC
UNSPSC 6.01 | 30211901 |
---|---|
UNSPSC 7.0901 | 39121501 |
UNSPSC 11 | 39121501 |
UNSPSC 12.01 | 39121501 |
UNSPSC 13.2 | 39121501 |
