Описание

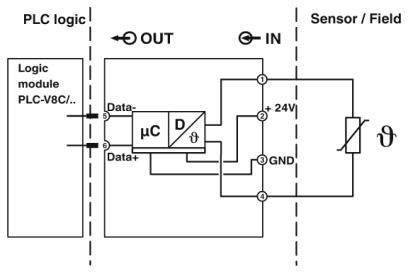

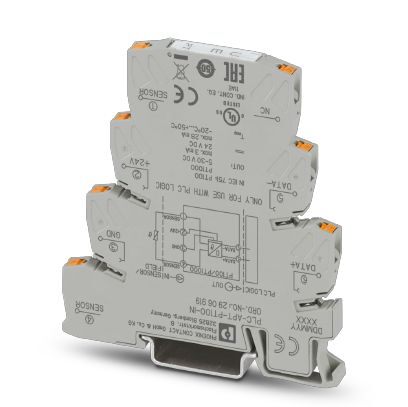

Температурный измерительный преобразователь Pt 100/Pt 1000 для логического модуля PLC logic (только поколение 2), одноканальный, тип сигнала (Pt 100, Pt 1000) настройка DIP-переключателями, зажим push-in
Коммерческие данные
Код заказа | 2906919 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 431 (C-5-2017) |
GTIN | 4055626155500 |
Вес/шт. (без упаковки) | 50,300 GRM |
Размеры
Ширина | 6,2 мм |
---|---|
Высота | 80 мм |
Глубина | 86 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Питание
Расчетное напряжение питания цепи управления US | 24 В DC |
---|---|
Диапазон номинальных напряжений питания цепи управления относительно US | 0,8 ... 1,1 |
Номинальный ток питания цепи управления IS | 14 мА |
Наименование защиты | Защита от переполюсовки |
Защита от перенапр. | |
Индикация рабочего напряжения | LED зел. |
Индикация ошибок | СИД красн. |
Входные данные
Наименование, вход | Аналоговый вход, сопротивление |
---|---|
Применяемые типы датчиков (RTD) | Pt 100 (IEC 60751, = 0,00385) |
Способ подключения | 2-проводная схема |
Ток питания датчика | ~ 900 мкA |
Температурный коэффициент, максимальный | 0,01 %/K |
Диапазон измерения температуры | -50 °C ... 200 °C |
Ошибка передачи, макс. | 1 % |
Ограничение верхнего предела напряжения | > 33 В |
Наименование, вход | Аналоговый вход, сопротивление |
Применяемые типы датчиков (RTD) | Pt 1000 (IEC 60751, = 0,00385) |
Способ подключения | 2-проводная схема |
Ток питания датчика | ~ 900 мкA |
Температурный коэффициент, максимальный | 0,01 %/K |
Диапазон измерения температуры | -50 °C ... 200 °C |
Ошибка передачи, макс. | 1 % |
Ограничение верхнего предела напряжения | > 33 В |
Выходные данные
Наименование, выход | Цифровой выход |
---|
Общие сведения
Режим работы | 100 % ED |
---|---|
Степень защиты | IP20 |
Монтажное положение | на выбор |
Указания по монтажу | устанавливаются в ряд без промежутков |
Данные подключения
Тип подключения | Зажимы Push-in |
---|---|
Длина снятия изоляции | 8 мм |
Сечение жесткого провода | 0,14 мм ... 2,5 мм |
Сечение гибкого провода | 0,14 мм ... 2,5 мм |
Сечение проводника AWG | 26 ... 14 |
Количество точек подключения | 4 |
Стандарты и предписания
Наименование | Воздушные пути и пути утечки |
---|---|
Стандарты / нормативные документы | DIN EN 50178 |
Расчетное напряжение изоляции | 50 В |
Расчетное импульсное напряжение | 0,5 кВ |
Изоляция | Основная изоляция |
Степень загрязнения | 2 |
Категория перенапряжения | III |
Соответствие нормам | Соответствие CE |
UL, США / Канада | UL 508 Listed |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 5.0 | 27242201 |
---|---|
eCl@ss 5.1 | 27242700 |
eCl@ss 6.0 | 27242200 |
eCl@ss 7.0 | 27242201 |
eCl@ss 8.0 | 27242201 |
eCl@ss 9.0 | 27242201 |
ETIM
ETIM 4.0 | EC001420 |
---|---|
ETIM 5.0 | EC001420 |
ETIM 6.0 | EC001420 |
