1- или 2-канальный модуль расширения контактов с широкодиапазонным входом, 4 замык. контакта, 1 размык. контакт, 1 цепь обратной связи, с базовым устройством до кат. 4, PL e по EN ISO 13849, вставная пружинная клемма, ширина 22,5 мм
Описание изделия
Устройство расширения контактов URM4 обеспечивает возможность дальнейшей обработки сигналов систем безопасности в диапазоне входного напряжения от 42 до 230 В перем./пост. тока в качестве сухих контактов. Устройство расширения контактов предназначено специально для применения в диапазоне выше номинального напряжения 24 В.

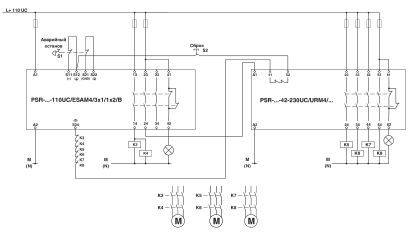

Новое устройство сертифицировано согласно EN 50156, благодаря этому оно может использоваться в топочных установках без дополнительных расходов. В частности, при использовании в качестве базового устройства соответствующих защитных реле PSR возникает возможность реализации цепей безопасности до PL e или SIL 3.
Коммерческие данные
| Код заказа | 2702925 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 263 (C-6-2017) |
| GTIN | 4055626428895 |
| Вес/шт. (без упаковки) | 195,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 22,5 мм |
|---|---|
| Высота | 112 мм |
| Глубина | 114,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C (Cоблюдайте кривые) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | 2000 м (через NN) |
Входные данные
| Расчетное напряжение питания цепи управления US | 42 В AC/DC ... 230 В AC/DC -15 % ... +10 % (Расчетное напряжение питания цепи управления US) |
|---|---|
| Номинальный ток питания цепи управления IS | тип. 35 мА (42 В DC) |
| тип. 15 мА (230 В AC) | |
| Потребляемая мощность на US | макс. 1,5 Вт (при DC) |
| макс. 1,7 Вт (при AC) | |
| Пусковой ток | s) |
| Тип. время притяжения при Us | |
| Время возврата, типовое | |
| Время возврата в состояние готовности | |
| Индикация рабочего напряжения | 1 x СИД зеленый. |
| Защитная схема | Защита от перенапр. Ограничительный диод и варисторы |
| Частота переключения максимальная | 0,5 Гц |
Выходные данные
| Исполнение контакта | 4 замыкающиеся цепи |
|---|---|
| 1 цепь оповещения | |
| 1 сигнальная цепь | |
| Материал контакта | AgSnO2 |
| Максимальное напряжение переключения | 250 В AC/DC (Следует учитывать кривую нагрузки) |
| Минимальное напряжение переключения | 5 В AC/DC |
| Макс. ток продолжительной нагрузки | 6 A (Замыкающий контакт, учитывайте кривые изменения характеристик) |
| 1 A (Размыкающие контакты 51/52) | |
| 6 A (Размыкающие контакты 61/62) | |
| Максимальный пусковой ток | 8 A |
| Минимальный пусковой ток | 10 мА |
| Среднеквадрат. значение суммарного тока | 72 A2 (Cоблюдайте кривые) |
| Мощность отключения (активная нагрузка), максимальная | 1500 ВА (замыкающий контакт, 250 В AC, = 0 мс) |
| Другие значения смотри на кривой нагрузки | |
| Мощность отключения (индуктивная нагрузка), максимальная | 48 Вт (замыкающий контакт, 24 В пост. тока, = 40 мс) |
| 40 Вт (замыкающий контакт, 48 В пост. тока, = 40 мс) | |
| 36 Вт (замыкающий контакт, 60 В пост. тока, = 40 мс) | |
| 35 Вт (замыкающий контакт, 110 В пост. тока, = 40 мс) | |
| 33 Вт (замыкающий контакт, 220 В пост. тока, = 40 мс) | |
| 1500 ВА (замыкающий контакт, 250 В AC, = 40 мс) | |
| Коммутационная способность | мин. 50 мВт |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Коммутационная способность согласно МЭК 60947-5-1 | 5 A (24 В (DC13)) |
| 5 A (250 В (AC15)) | |
| Выходные предохранители | 6 A gL / gG (Замыкающий и размыкающий контакты 61/62) |
| 4 A gL / gG (Замыкающий и размыкающий контакты 61/62 для приложений с низкими требованиями) | |
| 1 A gL / gG (Размыкающие контакты 51/52) |
Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
|---|---|
| Нормальный режим работы | 100 % ED |
| Вес нетто | 195 г |
| Монтажное положение | вертикальное или горизонтальное |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | см. график зависимости от темп. |
| Степень защиты | IP20 |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PBT |
| Цвет корпуса | желтый |
Характеристики клемм
| Тип подключения | Пружинный зажим |
|---|---|
| вставной | да |
| Сечение жесткого проводника мин. | 0,2 мм |
| Сечение жесткого проводника макс. | 1,5 мм |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 1,5 мм |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Параметры техники безопасности
| Категория останова | 0 |
|---|---|
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 (в сочетании с подходящим устройством обработки данных) |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 (в сочетании с подходящим устройством обработки данных) |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | e (в сочетании с подходящим устройством обрабоки данных) |
| Категория | 4 (в сочетании с подходящим устройством обработки данных) |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 (в сочетании с подходящим устройством обработки данных) |
| Наименование | EN 50156 |
| Уровни совокупной безопасности (SIL) | 3 |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178/VDE 0160 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение / изоляция | Безопасное разделение, усиленная изоляция 6 кВ: между (A1/A2) и остальными токовыми цепями между (51/52) и остальными токовыми цепями между (61/62) и остальными токовыми цепями между (13/14, 23/24, 33/34, 43/44) и остальными токовыми цепями |
| Базовая изоляция 4 кВ между цепями активации | |
| Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом | |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 5.1 | 27371901 |
|---|---|
| eCl@ss 6.0 | 27371800 |
| eCl@ss 7.0 | 27371819 |
| eCl@ss 8.0 | 27371819 |
| eCl@ss 9.0 | 27371819 |
ETIM
| ETIM 5.0 | EC001449 |
|---|---|
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
