1- или 2-канальный модуль расширения контактов с широкодиапазонным входом, 4 замык. контакта, 1 размык. контакт, 1 цепь обратной связи, с базовым устройством до кат. 4, PL e по EN ISO 13849, вставная винтовая клемма, ширина 22,5 мм
Описание изделия

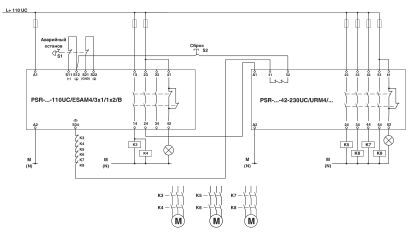

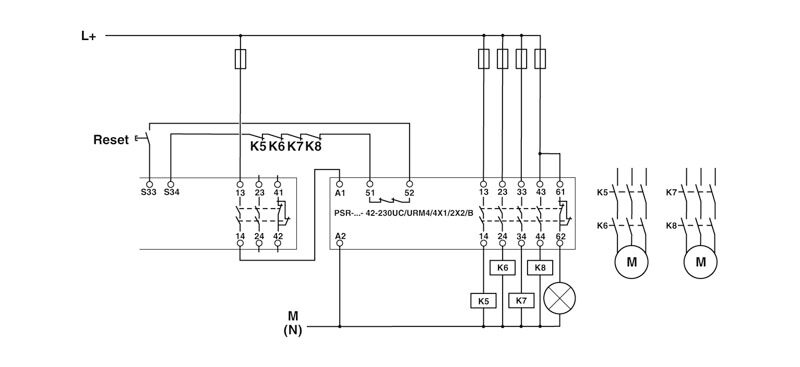

Устройство расширения контактов URM4 обеспечивает возможность дальнейшей обработки сигналов систем безопасности в диапазоне входного напряжения от 42 до 230 В перем./пост. тока в качестве сухих контактов. Устройство расширения контактов предназначено специально для применения в диапазоне выше номинального напряжения 24 В.
Новое устройство сертифицировано согласно EN 50156, благодаря этому оно может использоваться в топочных установках без дополнительных расходов. В частности, при использовании в качестве базового устройства соответствующих защитных реле PSR возникает возможность реализации цепей безопасности до PL e или SIL 3.
Коммерческие данные
Код заказа | 2702924 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 263 (C-6-2017) |
GTIN | 4055626429106 |
Вес/шт. (без упаковки) | 199,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 22,5 мм |
---|---|
Высота | 99 мм |
Глубина | 114,5 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C (Cоблюдайте кривые) |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
Рабочая высота | 2000 м (через NN) |
Входные данные
Расчетное напряжение питания цепи управления US | 42 В AC/DC ... 230 В AC/DC -15 % ... +10 % (Расчетное напряжение питания цепи управления US) |
---|---|
Номинальный ток питания цепи управления IS | тип. 35 мА (42 В DC) |
тип. 15 мА (230 В AC) | |
Потребляемая мощность на US | макс. 1,5 Вт (при DC) |
макс. 1,7 Вт (при AC) | |
Пусковой ток | s) |
Тип. время притяжения при Us | |
Время возврата, типовое | |
Время возврата в состояние готовности | |
Индикация рабочего напряжения | 1 x СИД зеленый. |
Защитная схема | Защита от перенапр. Ограничительный диод и варисторы |
Частота переключения максимальная | 0,5 Гц |
Выходные данные
Исполнение контакта | 4 замыкающиеся цепи |
---|---|
1 цепь оповещения | |
1 сигнальная цепь | |
Материал контакта | AgSnO2 |
Максимальное напряжение переключения | 250 В AC/DC (Следует учитывать кривую нагрузки) |
Минимальное напряжение переключения | 5 В AC/DC |
Макс. ток продолжительной нагрузки | 6 A (Замыкающий контакт, учитывайте кривые изменения характеристик) |
1 A (Размыкающие контакты 51/52) | |
6 A (Размыкающие контакты 61/62) | |
Максимальный пусковой ток | 8 A |
Минимальный пусковой ток | 10 мА |
Среднеквадрат. значение суммарного тока | 72 A2 (Cоблюдайте кривые) |
Мощность отключения (активная нагрузка), максимальная | 1500 ВА (замыкающий контакт, 250 В AC, = 0 мс) |
Другие значения смотри на кривой нагрузки | |
Мощность отключения (индуктивная нагрузка), максимальная | 48 Вт (замыкающий контакт, 24 В пост. тока, = 40 мс) |
40 Вт (замыкающий контакт, 48 В пост. тока, = 40 мс) | |
36 Вт (замыкающий контакт, 60 В пост. тока, = 40 мс) | |
35 Вт (замыкающий контакт, 110 В пост. тока, = 40 мс) | |
33 Вт (замыкающий контакт, 220 В пост. тока, = 40 мс) | |
1500 ВА (замыкающий контакт, 250 В AC, = 40 мс) | |
Коммутационная способность | мин. 50 мВт |
Долговечность механическая | 10x 106 коммутационных циклов |
Коммутационная способность согласно МЭК 60947-5-1 | 5 A (24 В (DC13)) |
5 A (250 В (AC15)) | |
Выходные предохранители | 6 A gL / gG (Замыкающий и размыкающий контакты 61/62) |
4 A gL / gG (Замыкающий и размыкающий контакты 61/62 для приложений с низкими требованиями) | |
1 A gL / gG (Размыкающие контакты 51/52) |
Общие сведения
Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
---|---|
Нормальный режим работы | 100 % ED |
Вес нетто | 199 г |
Монтажное положение | вертикальное или горизонтальное |
Тип монтажа | Установка на монтажной рейке |
Указания по монтажу | см. график зависимости от темп. |
Степень защиты | IP20 |
Мин. степень защиты на месте установки | IP54 |
Материал корпуса | PBT |
Цвет корпуса | желтый |
Характеристики клемм
Тип подключения | Винтовые зажимы |
---|---|
вставной | да |
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 2,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 2,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 12 |
Длина снятия изоляции | 7 мм |
Резьба винтов | M3 |
Параметры техники безопасности
Категория останова | 0 |
---|---|
Наименование | МЭК 61508 - высокие требования |
Уровни совокупной безопасности (SIL) | 3 (в сочетании с подходящим устройством обработки данных) |
Наименование | МЭК 61508 - низкие требования |
Уровни совокупной безопасности (SIL) | 3 (в сочетании с подходящим устройством обработки данных) |
Наименование | EN ISO 13849 |
Уровень эффективности (PL) | e (в счетании с подходящим устройством обработки данных) |
Категория | 4 (в сочетании с подходящим устройством обработки данных) |
Наименование | EN 62061 |
Ограничение претензий касательно класса безопасности (SIL CL) | 3 (в сочетании с подходящим устройством обработки данных) |
Наименование | EN 50156 |
Уровни совокупной безопасности (SIL) | 3 |
Стандарты и предписания
Наименование | Воздушный путь и путь утечки между цепями |
---|---|
Стандарты / нормативные документы | DIN EN 50178/VDE 0160 |
Расчетное напряжение изоляции | 250 В AC |
Расчетное импульсное напряжение / изоляция | Безопасное разделение, усиленная изоляция 6 кВ: между (A1/A2) и остальными токовыми цепями между (51/52) и остальными токовыми цепями между (61/62) и остальными токовыми цепями между (13/14, 23/24, 33/34, 43/44) и остальными токовыми цепями |
Базовая изоляция 4 кВ между цепями активации | |
Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом | |
Степень загрязнения | 2 |
Категория перенапряжения | III |
Ударопрочность | 15г |
Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
Соответствие нормам | Соответствие CE |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 5.1 | 27371901 |
---|---|
eCl@ss 6.0 | 27371800 |
eCl@ss 7.0 | 27371819 |
eCl@ss 8.0 | 27371819 |
eCl@ss 9.0 | 27371819 |
ETIM
ETIM 5.0 | EC001449 |
---|---|
ETIM 6.0 | EC001449 |
ETIM 7.0 | EC001449 |
