Описание
Radioline — модуль расширения ввода-вывода 2 цифровых входов и выходов (0 ... 250 В перем. тока/пост. тока) и 1 аналоговый вход (0/4 ... 20 мА) и выход (0/4 ... 20 мА, 0 ... 10 В)
Преимущества для Вас
- Гальваническая развязка каналов
- Pасширенный диапазон температур от -40°C ... +70°C
- простая замена модуля даже во время работы (горячая замена)
- Цифровые широкодиапазонные входы/выходы (0...250 В пер./пост. тока)

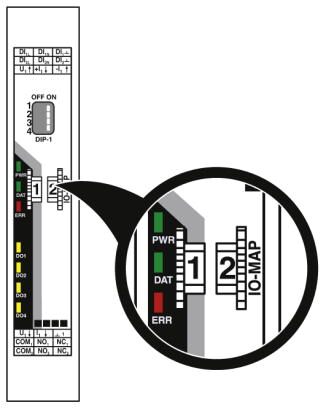

- Простой ввод в эксплуатацию при помощи ручки с накаткой
- Допуск на применение во взрывоопасной зоне 2
Коммерческие данные
Код заказа | 2901533 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 460 (C-6-2017) |
GTIN | 4046356610216 |
Вес/шт. (без упаковки) | 240,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|

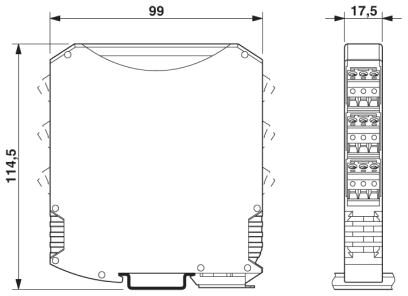

Размеры
Ширина | 17,5 мм |
---|---|
Высота | 113 мм |
Глубина | 114,5 мм |
Чертеж |
Окружающие условия
Степень защиты | IP20 |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (>55 ухудшение характеристик) |
-40 °F ... 158 °F (изменение характеристик >131 °F) | |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
-40 °F ... 185 °F | |
Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 85 % |
Допустимая влажность воздуха (хранение / транспортировка) | 20 % ... 85 % |
Высота | 2000 м |
Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 10 Гц ... 150 Гц |
Ударопрочность | 16г, 11 мс |
Общие сведения
Категория перенапряжения | II |
---|---|
Монтажное положение | на выбор |
Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
Степень загрязнения | 2 |
Материал корпуса | PA 6.6-FR |
Класс воспламеняемости согласно UL 94 | V0 |
MTTF | 889 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
391 лет (Стандарт Telcordia, температура 40 , рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
151 лет (Стандарт Telcordia, температура 40 , рабочий цикл 100 % (7 дней в неделю, 24 ч в сутки)) |
Питание
Диапазон напряжения питания | 19,2 В DC ... 30,5 В DC (Шинные соединители на DIN-рейке) |
---|---|
Потребляемый ток, макс. | 95 мА (@24 В пост. тока, @ 25°C) |
Защита от перенапряжений при переходных процессах | Да |
Аналоговые входы
Количество входов | 1 |
---|---|
Входной сигнал тока | 0 мА ... 20 мА (настраивается с помощь DIP-переключателей) |
4 мА ... 20 мА (настраивается с помощь DIP-переключателей) | |
Входной сигнал тока, максимальный | 22 мА |
Входное сопротивление, вход тока | |
Точность | 0,02 % (при 25 °C) |
Температурный коэффициент, стандартн. | тип. 0,0025 %/K (при -40 °C ... +70 °C) |
Электропитание | 12 В DC (для пассивных датчиков (через клемму PWR1, +I1)) |
Разрешение | 16 бит |
Защитная схема | Защита от короткого замыкания, защита от перегрузки |
Цифровые входы
Описание входа | Цифровой вход |
---|---|
Количество входов | 2 |
Уровень переключения, сигнал "1" | 10 В AC/DC ... 50 В AC/DC (Вход низкого напряжения) |
50 В AC/DC ... 250 В AC/DC (Вход высокого напряжения) | |
Уровень переключения, сигнал "0" | 0 В AC/DC ... 4 В AC/DC (Вход низкого напряжения) |
0 В AC/DC ... 20 В AC/DC (Вход высокого напряжения) | |
Входная частота | 2 Гц |
Входной сигнал напряжения, минимальный | 0 В AC/DC |
Входной сигнал напряжения, максимальный | 250 В AC/DC |
Потребляемый ток, макс. |
Аналоговые выходы
Количество выходов | 1 |
---|---|
Выходной сигнал, напряжение | 0 В ... 10 В |
Выходной сигнал напряжения, максимальный | около 10,83 В |
Нагрузка | 10 к |
Выходной сигнал, ток | 0 мА ... 20 мА |
4 мА ... 20 мА | |
Выходной сигнал тока, максимальный | около 21,67 мА |
Нагрузка | 500 |
Разрешение | 16 бит |
Защитная схема | Защита выходов от токов при переходном процессе |
Цифровые выходы
Количество выходов | 2 |
---|---|
Исполнение контакта | Переключащий контакт |
Материал контакта | AgSnO2 |
Максимальное напряжение переключения | 250 В AC/DC |
Минимальный коммутационный ток | 10 мА |
Максимальный коммутационный ток | 2 A (на канал) |
Долговечность механическая | 1x 107 коммутационных циклов |
Электрический ресурс | 2x 105 коммутационных циклов (при 2 A, 250 В AC, cos 0,4) |
2x 105 коммутационных циклов (при 1 A, 24 В DC, L/R = 48 мс) | |
Частота переключения максимальная | 2 Гц |
Коммутационная способность | 120 Вт (24 В DC) |
120 Вт (30 В DC) | |
20 Вт (48 В DC) | |
18 Вт (60 В DC) | |
22 Вт (110 В DC) | |
40 Вт (220 В DC) | |
42 Вт (250 В DC) | |
1250 ВА | |

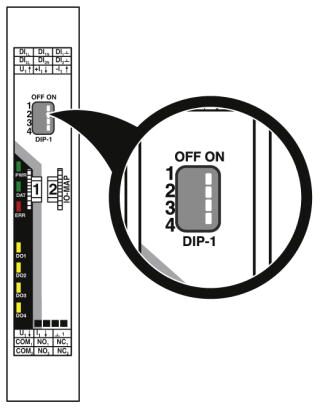

Режим выходов (настраивается DIP-переключателем) | Удерживание / сброс |
Гальваническая развязка
Цифровые I/O | 300 В (Расчетное напряжение на изоляции (соотв. между цифровыми входами // цифровыми выходами // питанием TBUS, усиленная изоляция согласно EN 61010)) |
---|---|
Аналоговые I/O | 50 В (Расчетное напряжение изоляции (соотв. мжду аналоговыми входами / аналоговыми выходами / питание T-образной шины, усиленная изоляция согл. EN 61010)) |
Цифровые/аналоговые I/O | 300 В (Расчетное напряжение на изоляции (соотв. между цифровыми входами и выходами // аналоговыми входами и выходами, усиленная изоляция согласно EN 61010)) |
Испытательное напряжение
Цифровые I/O | 2,5 кВ AC (50 Гц, 1 мин) |
---|---|
Аналоговые I/O | 1,5 кВ AC (50 Гц, 1 мин) |
Параметры подключения
Тип подключения | Винтовые зажимы |
---|---|
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 2,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 2,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 14 |
Длина снятия изоляции | 7 мм |
Момент затяжки | 0,6 Нм |
Резьба винтов | M3 |

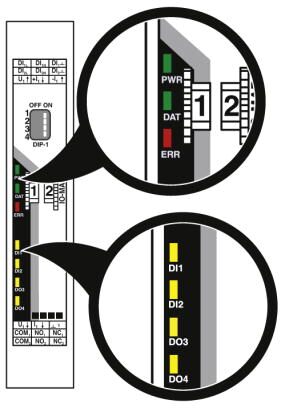

Индикатор состояния
Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) |
---|---|
Зеленый светодиод (шинная коммуникация, DAT) | |
Красный светодиод (ошибка периферии, ERR) | |
Желтый светодиод (цифровой вход, DI1) | |
Желтый светодиод (цифровой вход, DI2) | |
Желтый светодиод (цифровой выход, DO1) | |
Желтый светодиод (цифровой выход, DO2) |
Стандарты и предписания
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
---|---|
Обозначение стандарта | Директива по ЭМС 2014/30/EU |
Стандарты / нормативные документы | EN 61000-6-2 |
Обозначение стандарта | Директива по ЭМС 2014/30/EU |
Стандарты / нормативные документы | EN 61000-6-4 |
Обозначение стандарта | Директива по взрывобезопасности (ATEX) |
Стандарты / нормативные документы | EN 60079-0 |
Обозначение стандарта | Директива по взрывобезопасности (ATEX) |
Стандарты / нормативные документы | EN-60079-15 |
Класс воспламеняемости согласно UL 94 | V0 |
Ударопрочность | 16г, 11 мс |
Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 10 Гц ... 150 Гц |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA nC IIC T4 Gc |
IECEx | Ex nA nC IIC T4 Gc |
UL, США / Канада | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T4A | |
Class I, Zone 2, IIC T4 | |
Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Содержимое комплекта
