Описание

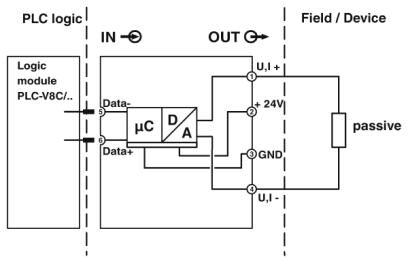

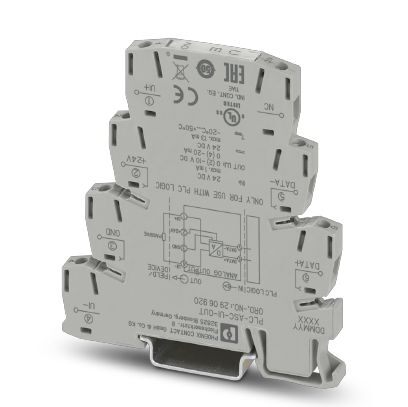

Аналоговый модуль вывода для логических модулей PLC logic (только поколение 2), одноканальный, тип сигнала (4 – 20 мА, 0 – 20 мА, 0 – 10 В, 2 – 10 В) конфигурируется DIP-переключателями, винтовой зажим
Коммерческие данные
| Код заказа | 2906920 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 431 (C-5-2017) |
| GTIN | 4055626155517 |
| Вес/шт. (без упаковки) | 50,300 GRM |
Размеры
| Ширина | 6,2 мм |
|---|---|
| Высота | 80 мм |
| Глубина | 86 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Питание
| Расчетное напряжение питания цепи управления US | 24 В DC |
|---|---|
| Диапазон номинальных напряжений питания цепи управления относительно US | 0,8 ... 1,1 |
| Номинальный ток питания цепи управления IS | 28 мА |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Индикация рабочего напряжения | LED зел. |
| Индикация ошибок | СИД красн. |
Входные данные
| Наименование, вход | Цифровой вход |
|---|
Выходные данные
| Наименование, выход | Аналоговый выход, напряжение |
|---|---|
| Выходной сигнал, напряжение | 0 В ... 10 В |
| 2 В ... 10 В | |
| Максимальное напряжение на выходе | 12,3 В |
| Пульсации | (ДА) |
| Нагрузка / выходная нагрузка, выход напряжения | 10 к |
| Выходная цепь | |
| Ограничение верхнего предела напряжения | > 33 В |
| Ошибка передачи, макс. | 1 % |
| Наименование, выход | Аналоговый выход, ток |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Максимальный выходной ток | 24,6 мА |
| Нагрузка / выходная нагрузка, выход тока | 500 (20 мА) |
| Выходная цепь | |
| Ограничение верхнего предела напряжения | > 33 В |
| Ошибка передачи, макс. | 1 % |
Общие сведения
| Режим работы | 100 % ED |
|---|---|
| Степень защиты | IP20 |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Данные подключения
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм ... 2,5 мм |
| Сечение гибкого провода | 0,14 мм ... 2,5 мм |
| Сечение проводника AWG | 26 ... 14 |
| Количество точек подключения | 4 |
Стандарты и предписания
| Наименование | Воздушные пути и пути утечки |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0,5 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | UL 508 Listed |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27242201 |
|---|---|
| eCl@ss 5.1 | 27242700 |
| eCl@ss 6.0 | 27242200 |
| eCl@ss 7.0 | 27242201 |
| eCl@ss 8.0 | 27242201 |
| eCl@ss 9.0 | 27242201 |
ETIM
| ETIM 4.0 | EC001420 |
|---|---|
| ETIM 5.0 | EC001420 |
| ETIM 6.0 | EC001420 |
