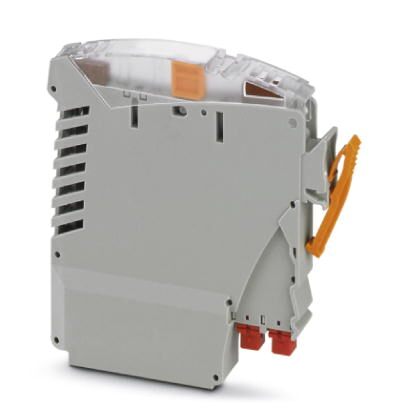

Описание
Группы полевых клемм VIP (Field Termination Assemblies, FTA) с принадлежностями ввода/вывода (IOA) обеспечивают универсальное конфигурирование каналов в применениях, в которых следует усовершенствовать традиционный набор фиксированных входов и выходов. Цифровые входные и выходные сигналы, предохранитель с индикатором отказа предохранителя, выделение сигнала на контрольных гнездах, 30 В, макс. 1 A.
Преимущества для Вас
- Индикация отказа предохранителя для сигнальных линий
- Двухступенчатая активация позволяет выполнить проверку напряжения с помощью устройств, управление работой которых осуществляется полевым током
- Канал для маркировки принадлежностей
- Заменяемый предохранитель серии TE5
- Встроенная синхронизация сокращает количество возможных ошибок, которые пользователь может допустить при замене
- Выделение сигнала на контрольных гнездах
- Опция для внутреннего упорядочивания (24°В) подключенных полевых устройств с индикацией отказа предохранителя
Коммерческие данные
Код заказа | 2906600 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 555 (C-5-2017) |
GTIN | 4055626295268 |
Вес/шт. (без упаковки) | 24,100 GRM |
Размеры
Ширина | 10,3 мм |
---|---|
Высота | 64,2 мм |
Глубина | 72,9 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 75 °C |
Общие сведения
Макс. допустимое рабочее напряжение | 24 В DC |
---|---|
Рабочее напряжение, максимальное Umax | 30 В |
Рабочее напряжение максимальное | 30 В |
Макс. допустимый ток (на ответвление) | 1 A (Предохранитель ограничен) |
Макс. допустимый ток | 1 A (Предохранитель ограничен) |
Полюсов | 1 |
Индикатор состояния | Нет |
Монтажное положение | на выбор |
Степень защиты | IP20 |
Данные по подключению Подключение 1
Наименование, подключение | Цепь управления |
---|---|
Тип подключения | Штыревой разъем |
Количество точек подключения | 1 |
Полюсов | 13 |
Данные по безопасности
Входное напряжение Ui | 30 В |
---|---|
Входной ток Ii | 1 A |
Индуктивность Li | 0 мГн |
Емкость Ci | 0 мкФ |
Макс. выходное напряжение Uo | Ui |
Макс. выходной ток Io | Ii |
Макс. выходная мощность Po | Pi |
ATEX | Sira 16ATEX4260X; Ex II 3G Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
IECEx | IECEx SIR 16.0088X Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
FM | Class I, Zone 2, AEx nA ic IIC T4 Gc; AEx nA IIC T4 Gc Nonincendive: Class I, Div. 2, Groups A, B, C, D T4 With connection to Class I, II, and III, Div. 2, Groups A, B, C, D, E, F, G |
Стандарты и предписания
Стандарты / нормативные документы | МЭК 60664 |
---|---|
DIN EN 50178 | |
Класс воспламеняемости согласно UL 94 | V0 |
Соответствие нормам | ANSI/ISA 60079-0; 60079-11; 60079-15 |
ANSI/МЭК 60529 | |
FM 3600; 3611; 3810 | |
ATEX | Sira 16ATEX4260X; Ex II 3G Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
IECEx | IECEx SIR 16.0088X Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250313 |
---|---|
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27250313 |
eCl@ss 5.1 | 27250313 |
eCl@ss 7.0 | 27141152 |
eCl@ss 8.0 | 27141152 |
eCl@ss 9.0 | 27141152 |
ETIM
ETIM 4.0 | EC002780 |
---|---|
ETIM 5.0 | EC002780 |
ETIM 6.0 | EC002780 |
ETIM 7.0 | EC002780 |
UNSPSC
UNSPSC 6.01 | 30211824 |
---|---|
UNSPSC 7.0901 | 39121421 |
UNSPSC 11 | 39121421 |
UNSPSC 12.01 | 39121421 |
UNSPSC 13.2 | 39121421 |
