Артикул:
103418
201 520 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Вес, шт
—
1 180,000 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

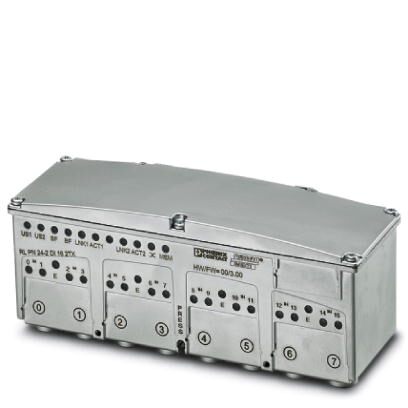

Устройство цифрового ввода PROFINET; 100Base-TX, Fast Startup, поддерживаемые протоколы: SNMPv2, TFTP, LLDP и
PDev для распознавания конфигурации,16 входов (24 V DC), технология подключения VARIOSUB Push-Pull, прочный металлический корпус, класс защиты IP67
Преимущества для Вас
- Прочный металлический корпус
- Широкий спектр диагностических функций

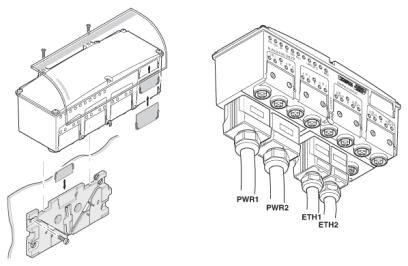

- Штекерные разъемы Push-Pull для подачи напряжения питания
- Штекерные разъемы М12 для периферийных устройств
- Штекерные разъемы Push-Pull для системы PROFINET, на выбор с оптоволоконным кабелем или витой парой
Коммерческие данные
| Код заказа | 2773665 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 237 (C-6-2017) |
| GTIN | 4046356435987 |
| Вес/шт. (без упаковки) | 1 180,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 182,5 мм |
|---|---|
| Высота | 71,5 мм |
| Глубина | 79,8 мм |
| Указание по размерам | без штекера и монтажной пластины |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 100 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 860 гПа ... 1080 гПа (до 1500 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 660 гПа ... 1080 гПа (до 3500 м над уровнем моря) |
| Степень защиты | IP65/IP67 |
| Указание | Для обеспечения надлежащего уровня защиты герметично закройте неиспользуемые гнезда и слоты. |
Общие сведения
| Тип монтажа | Настенный монтаж |
|---|---|
| Вес нетто | 1180 г |
| Указания по значениям массы | без штекера и монтажной пластины |
| Указание | Для обеспечения надлежащего уровня защиты герметично закройте неиспользуемые гнезда и слоты. |
Интерфейсы
| Наименование | PROFINET |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Соединитель VARIOSUB Push-Pull |
| Обозначение, место соединения | Медный кабель |
| Скорость передачи данных | 10/100 Мбит/с (Автосогласование) |
| Среда передачи | Разъем для витой пары |
| Полюсов | 4 |
Питание электронного модуля
| Тип подключения | Соединитель VARIOSUB Push-Pull |
|---|---|
| Наименование | US1 |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 18,5 В DC ... 30 В DC (с учетом пульсации) |
| Пульсация | макс. 3,6 VSS в пределах допустимого диапазона напряжений |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | МЭК 61131-2, тип 1 |
| Тип подключения | Штекерный соединитель M12 |
| Способ подключения | 2-, 3-, 4-проводной |
| Количество входов | 16 |
| Наименование защиты | электронная защита от короткого замыкания / защита от перегрузки для каждой группы |
Разделение потенциалов
| Испытательный участок | Между логической схемой управления шиной и выходами 500 В AC 50 Гц 1 мин. |
|---|
Стандарты и предписания
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
|---|
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
ETIM
| ETIM 2.0 | EC001430 |
|---|---|
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
