Описание

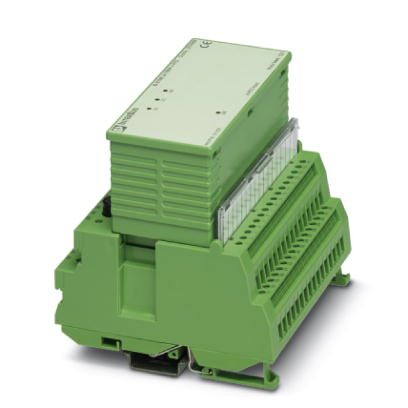

Модуль аналогового ввода INTERBUS-ST, 4 входа, RTD, 2-, 3- и 4-проводная схема подключения, степень защиты IP20, состоит из: клеммная часть (пружинные клеммы) и электронный модуль
Описание изделия
Модуль рассчитан на использование в пределах ST-станции.
Он служит для регистрации сигналов резистивных датчиков температуры.
Преимущества для Вас
- 4 аналоговых каналов ввода для подключения измерительных температурных резисторов (RTD)
- 2-, 3- и 4-проводная схема подключения датчиков
Коммерческие данные
Код заказа | 2701959 |
---|---|
Упаковочная единица | 1 stk |
GTIN | 4046356895880 |
Вес/шт. (без упаковки) | 562,800 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 118 мм |
---|---|
Высота | 116 мм |
Глубина | 117 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
Степень защиты | IP20 |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 562,8 г |
Режим работы | Режим передачи данных процесса (4 слова) |
Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
Выход из строя предохранителя F1 Передача сообщений об ошибках периферии на устр-во сопряжения | |
Отказ питания периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
Интерфейсы
Наименование | Локальная шина ST |
---|---|
Количество каналов | 2 |
Тип подключения | Штекер локальной шины ST |
Скорость передачи данных | 500 кбит/с |
Среда передачи | Медь |
Питание электронного модуля
Тип подключения | Штекер локальной шины ST |
---|---|
Наименование | Обеспечение логических схем |
Электропитание | 9 В DC (из локальной шины ST) |
Потребляемый ток | тип. 54 мА |
макс. 80 мА | |
Потребляемая мощность | тип. 0,5 Вт |
Аналоговые входы
Количество входов | 4 (для резистивных температурных датчиков) |
---|---|
Наименование, вход | Аналоговые выход RTD |
Описание входа | Входы для резистивных температурных датчиков |
Способ подключения | 2-, 3-, 4-проводной экранированный кабель |
Применяемые типы датчиков (RTD) | Pt 100, Pt 1000, Ni 100, Ni 1000 |
Принцип измерения | Метод сигма-дельта |
Представление измеренного значения | 16 бит с дополнением до двух |
Разрешение АЦП | 24 бит |
Разделение потенциалов
Испытательный участок | Шина / входы 500 В AC 50 Гц 1 мин. |
---|---|
Электропитание / входы 500 В AC 50 Гц 1 мин. | |
Электропитание / защитный проводник 500 В AC 50 Гц 1 мин. | |
Напряжение на периферийном устойстве / защитный проводник 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
---|
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 5.1 | 27242600 |
---|---|
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242601 |
eCl@ss 8.0 | 27242601 |
eCl@ss 9.0 | 27242601 |
ETIM
ETIM 4.0 | EC001599 |
---|---|
ETIM 5.0 | EC001596 |
ETIM 6.0 | EC001596 |
ETIM 7.0 | EC001596 |
UNSPSC
UNSPSC 13.2 | 32151602 |
---|
