Описание

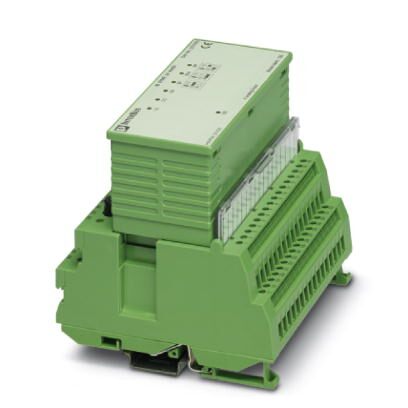

Аналоговый модуль ввода INTERBUS-ST, 4 входа, 0-10 В, ±10 В, 0-20 мА, 4-20 мА, класс защиты IP20, включающий в себя: зажимной блок с винтовым разъемом и электроникой модуля
Описание изделия
Модуль рассчитан на использование в пределах ST-станции.
Он служит для регистрации аналоговых сигналов напряжения и тока.
Преимущества для Вас
- 4 дифференциальных аналоговых каналов ввода для выборочного подключения сигналов напряжения или тока
- 2-, 3- и 4-проводная схема подключения датчиков
- Питание датчика +15 В DC
Коммерческие данные
Код заказа | 2700838 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 189 (C-6-2017) |
GTIN | 4046356660648 |
Вес/шт. (без упаковки) | 585,100 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 118 мм |
---|---|
Высота | 116 мм |
Глубина | 117 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
Степень защиты | IP20 |
Общие сведения
Тип монтажа | Установка на монтажную рейку |
---|---|
Вес нетто | 585,1 г |
Режим работы | Режим передачи данных процесса (4 слова) |
Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
Выход из строя предохранителя F1 Передача сообщений об ошибках периферии на устр-во сопряжения | |
Отказ питания периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
Интерфейсы
Наименование | Локальная шина ST |
---|---|
Количество каналов | 2 |
Тип подключения | Штекер локальной шины ST |
Скорость передачи данных | 500 кбит/с |
Среда передачи | Медь |
Питание электронного модуля
Тип подключения | Штекер локальной шины ST |
---|---|
Наименование | Обеспечение логических схем |
Электропитание | 9 В DC (из локальной шины ST) |
Потребляемый ток | тип. 54 мА |
макс. 80 мА | |
Потребляемая мощность | тип. 0,5 Вт |
Наименование | US |
Напряжение | 24 В DC |
Диапазон номинального напряжения питания | 19,5 В DC ... 30,2 В DC (включая все отклонения и коэффициент пульсации) |
Аналоговые входы
Наименование, вход | Аналоговые входы |
---|---|
Количество входов | макс. 4 (Дифференциальные входы, напряжение или ток) |
Способ подключения | 2-, 3-, 4-проводной экранированный кабель |
Время цифроаналогового преобразования | макс. 10 мкс (на канал) |
Принцип измерения | Последовательное приближение |
Представление измеренного значения | 16 бит с дополнением до двух |
Количество входов | 4 (Дифференциальные входы, напряжение) |
Входной сигнал напряжения | 0 В ... 10 В (Режимы SF и SF4) |
-10 В ... 10 В (Режим BP) | |
Входное сопротивление, вход напряжения | 200 к |
Диапазон синфазного напряжения, сигнал - общий проводник | -35 В DC ... 35 В DC |
Количество входов | 4 (Дифференциальные входы, ток) |
Входной сигнал тока | 0 мА ... 20 мА (Режим SF) |
4 мА ... 20 мА (Режим BP и SF4) | |
Входное сопротивление, вход тока | 50 |
Разделение потенциалов
Испытательный участок | Шина / входы 500 В AC 50 Гц 1 мин. |
---|---|
Электропитание / входы 500 В AC 50 Гц 1 мин. | |
Электропитание / защитный проводник 500 В AC 50 Гц 1 мин. | |
Напряжение на периферийном устойстве / защитный проводник 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
---|
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250303 |
---|---|
eCl@ss 4.1 | 27250303 |
eCl@ss 5.0 | 27250303 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242601 |
eCl@ss 8.0 | 27242601 |
eCl@ss 9.0 | 27242601 |
ETIM
ETIM 3.0 | EC001596 |
---|---|
ETIM 4.0 | EC001596 |
ETIM 5.0 | EC001596 |
ETIM 6.0 | EC001596 |
ETIM 7.0 | EC001596 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
