Описание

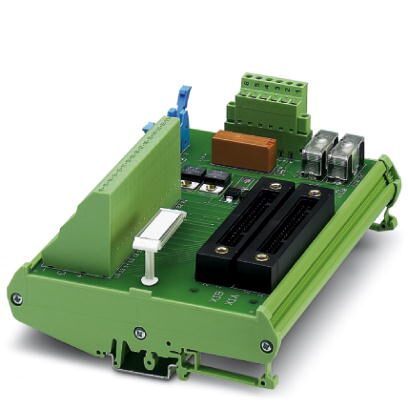

16-канальный модуль аналогового ввода с пружинными клеммами и резервной схемой питания. Предназначен для плат Yokogawa AAI141 и AAI143. Возможность подключения мультиплексора HART.
Коммерческие данные
| Код заказа | 2311331 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4046356317702 |
| Вес/шт. (без упаковки) | 169,960 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 163 мм |
|---|---|
| Высота | 126 мм |
| Глубина | 65 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Общие сведения
| Указание | Контроль напряжения на модуле не функционирует в комбинации с подключенными клеммами для установки предохранителей HESILED со встроенным световым индикатором. |
|---|---|
| Макс. допустимое рабочее напряжение | 24 В DC ±10 % |
| Макс. допустимый ток (все ответвления) | 2 A (резервный (P1+,P2+)) |
| Монтажное положение | на выбор |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Пружинный зажим |
| Сечение жесткого провода | 0,2 мм ... 2,5 мм |
| Сечение гибкого провода | 0,2 мм ... 1,5 мм |
| Сечение проводника AWG | 24 ... 14 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Совместимы с Yokogawa KS |
| Момент затяжки | 0,5 Нм |
| Количество точек подключения | 2 |
| Полюсов | 40 |
Данные по подключению Подключение 3
| Тип подключения | Штекер HART |
|---|---|
| Полюсов | 26 |
Поддерживаемые устройства управления
| Управление | YOKOGAWA CS3000 CentumVP |
|---|---|
| - подходящие платы ввода-вывода | AAI141 |
| AAI143 | |
| Управление | YOKOGAWA STARDOM |
| - подходящие платы ввода-вывода | NFAI141 |
| NFAI143 |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
|---|---|
| Расчетное импульсное напряжение | 0,5 кВ |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250313 |
|---|---|
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 19030500 |
| eCl@ss 6.0 | 27069200 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
ETIM
| ETIM 5.0 | EC002780 |
|---|---|
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
UNSPSC
| UNSPSC 6.01 | 30211824 |
|---|---|
| UNSPSC 7.0901 | 39121421 |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121432 |
