Описание
Программа поставок
Функция | Модули ввода/вывода | ||
| Цифровые элементы ввода | |||

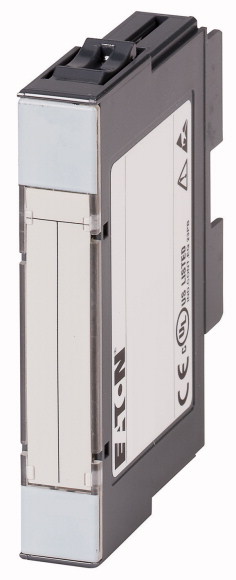

функция | Модуль записи XN | ||
Краткое описание | 2 цифровых входа, 24 В пост. тока коммутируемый минус | ||
Применяемое для | XN-S3T-SBB XN-S3S-SBB XN-S4T-SBBC XN-S4S-SBBC |
Технические характеристики
| Общая информация | |||
Стандарты и предписания | EN 61000-6-2 EN 61000-6-4 EN 61131-2 | ||
Гальваническое разделение | да, через оптрон | ||
Температура окружающей среды | |||
Температура окружающей среды, эксплуатация | °C | 0 - +55 | |
Хранение, транспорт | ? | °C | -25 - +85 |
Относительная влажность воздуха | |||
относительная влажность | 5 - 95 % (в помещении), уровень RH-2, без компенсации (при 45°C во время хранения) | ||
Механические внешние условия | |||
Класс защиты | IP20 | ||
Вредный газ | ppm | SO2: 10 (относит. влажность < 75 %, без конденсации) H2S: 1,0 (относит. влажность < 75%, без конденсации) | |
Вибростойкость, условия применения | согласно IEC/EN 60068-2-6 | ||
Удароустойчивость | g | согл. IEC 60068-2-27 | |
Длительная ударопрочность (IEC/EN 60068-2-29) | согласно IEC 60068-2-29 | ||
Опрокидывание и переворачивание | согласно IEC 60068-2-31, свободное падение в соответствии с IEC 60068-2-32 | ||
Электромагнитная совместимость (ЭМС) | |||
ESD | Воздушный / контактный разряд | кВ | EN 61100-4-2 |
Электромагнитные поля | (0,08…1) / (1,4…2) / (2…2,7) ГГц | V/m | EN 61100-4-2 |
Импульсное напряжение | EN 61100-4-4 | ||
Скачок напряжения | EN 61100-4-5 | ||
Впуск | В | EN 61100-4-6 | |
Излучаемые радиопомехи (излучаемые, высокочастотные) | (30...230 мГц) / (230...1000 мГц) | dB | EN 55016-2-3 |
Варианты напряжения/просадки напряжения | EN 61131-2 | ||
Типовые испытания (Type Test) | согласно EN 61131-2 | ||
Апробации | CE, cULus | ||
Прочие технические характеристики (каталог для перелистывания) | Технические характеристики | ||
| Аналоговые элементы ввода | |||
Каналы | Количество | 2 | |
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 20 |
Номинальный ток потребления из модульной шины | IMB | мА | 28 |
Потеря мощности | W | 0,7 | |
Базовые модули | |||
без C-подключения | 2-/3-провод XN-S3x-SBB Возможно подсоединение 2-проводных инициаторов (Bero®) с допустимым током покоя до 1,5 мА. | ||
| Аналоговые модули вывода | |||
Каналы | Количество | 2 | |
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 20 |
Номинальный ток потребления из модульной шины | IMB | мА | 28 |
Потеря мощности | W | 0,7 | |
Базовые модули | |||
без C-подключения | 2-/3-провод XN-S3x-SBB Возможно подсоединение 2-проводных инициаторов (Bero®) с допустимым током покоя до 1,5 мА. | ||
| Цифровые выходы | |||
Каналы | Количество | 2 | |
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания (при токе нагрузки = 0 mA) | IL | мА | 20 |
Номинальный ток потребления из модульной шины | IMB | мА | 28 |
Потеря мощности | P | W | тип.1 |
Базовые модули | |||
с C-подключением | 4-проводной XN-S4x-SBBC | ||
| Цифровые входы | |||
Каналы | Количество | 2 | |
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 20 |
Номинальный ток потребления из модульной шины | IMB | мА | 28 |
Испытательное напряжение изоляции | Ui | В перем. тока | 500 |
Потеря мощности | W | 0,7 | |
входное напряжение | |||
Входное напряжение, номинальное значение | Ue | В пост. тока | 24 В пост. тока |
Уровень Low | UeL | В | -30 В - (UL - 11 В) |
Уровень High | UeH | В | 0 - 5 В |
входной ток | |||
Уровень Low / активный уровень | IeL | мА | 0 мА - 1,7 мА |
Уровень High/активный уровень | IeH | мА | 1,8 мА - 10 мА |
Задержка на входе | |||
tпередний фронт | µs | <200 | |
tзадний фронт | µs | <200 | |
Базовые модули | |||
без C-подключения | 2-/3-провод XN-S3x-SBB Возможно подсоединение 2-проводных инициаторов (Bero®) с допустимым током покоя до 1,5 мА. | ||
с C-подключением | 4-проводной XN-S4x-SBBC | ||
| Модули реле | |||
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 20 |
Номинальный ток потребления из модульной шины | IMB | мА | 28 |
Потеря мощности | P | W | тип.1 |
Базовые модули | |||
без C-подключения | 2-/3-провод XN-S3x-SBB Возможно подсоединение 2-проводных инициаторов (Bero®) с допустимым током покоя до 1,5 мА. | ||
с C-подключением | 4-проводной XN-S4x-SBBC | ||
| Модуль электропитания | |||
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 20 |
Номинальный ток потребления из модульной шины | IMB | мА | 28 |
Потеря мощности | P | W | 1 |
| Модуль счёта | |||
Каналы | Количество | 2 | |
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 20 |
Номинальный ток потребления из модульной шины | IMB | мА | 28 |
Потеря мощности | W | 0,7 | |
| Цифровые входы | |||
входное напряжение | |||
Входное напряжение, номинальное значение | Ue | В пост. тока | 24 В пост. тока |
Уровень Low | UeL | В | -30 В - (UL - 11 В) |
Уровень High | UeH | В | 0 - 5 В |
входной ток | |||
Уровень Low | IeL | мА | 0 мА - 1,7 мА |
Уровень High | IeH | мА | 1,8 мА - 10 мА |
| Интерфейсы | |||
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 20 |
Номинальный ток потребления из модульной шины | IMB | мА | 28 |
Потеря мощности | P | W | тип.1 |
| указания | |||
Клемма питания (UL) подаёт ток к модульной электронике и к датчикам на входы. Общий ток, требуемый любой картой, рассчитывается из суммы всех частичных токов. Часть электроники карты XI/ON питается напряжением модульной карты (5 В постоянного тока), другая часть - напряжением от клеммы питания (UL). Максимально допустимая ёмкость линии: 141 нФ при 79 В переменного тока/50 Гц; 23 нФ при 265 В переменного тока/50 Гц |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 0.7 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | 0 | |
Макс. рабочая температура | °C | 55 | |
Класс защиты | IP20 | ||
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Fieldbus, decentr. periphery - digital I/O module (EC001599) | |||
| Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - digital I/O module (ecl@ss8.1-27-24-26-04 [BAA055011]) | |||
Supply voltage AC 50 Hz | V | 0 - 0 | |
Supply voltage AC 60 Hz | V | 0 - 0 | |
Supply voltage DC | V | 18 - 30 | |
Voltage type of supply voltage | DC | ||
Number of digital inputs | 2 | ||
Number of digital outputs | 0 | ||
Digital inputs configurable | No | ||
Digital outputs configurable | No | ||
Input current at signal 1 | mA | 1.8 | |
Permitted voltage at input | V | 5 - 30 | |
Type of voltage (input voltage) | DC | ||
Type of digital output | None | ||
Output current | A | 0 | |
Permitted voltage at output | V | 0 - 0 | |
Type of output voltage | DC | ||
Short-circuit protection, outputs available | No | ||
Number of HW-interfaces industrial Ethernet | 0 | ||
Number of HW-interfaces PROFINET | 0 | ||
Number of HW-interfaces RS-232 | 0 | ||
Number of HW-interfaces RS-422 | 0 | ||
Number of HW-interfaces RS-485 | 0 | ||
Number of HW-interfaces serial TTY | 0 | ||
Number of HW-interfaces parallel | 0 | ||
Number of HW-interfaces Wireless | 0 | ||
Number of HW-interfaces other | 1 | ||
With optical interface | No | ||
Supporting protocol for TCP/IP | No | ||
Supporting protocol for PROFIBUS | Yes | ||
Supporting protocol for CAN | Yes | ||
Supporting protocol for INTERBUS | No | ||
Supporting protocol for ASI | No | ||
Supporting protocol for KNX | No | ||
Supporting protocol for MODBUS | No | ||
Supporting protocol for Data-Highway | No | ||
Supporting protocol for DeviceNet | Yes | ||
Supporting protocol for SUCONET | No | ||
Supporting protocol for LON | No | ||
Supporting protocol for PROFINET IO | No | ||
Supporting protocol for PROFINET CBA | No | ||
Supporting protocol for SERCOS | No | ||
Supporting protocol for Foundation Fieldbus | No | ||
Supporting protocol for EtherNet/IP | No | ||
Supporting protocol for AS-Interface Safety at Work | No | ||
Supporting protocol for DeviceNet Safety | No | ||
Supporting protocol for INTERBUS-Safety | No | ||
Supporting protocol for PROFIsafe | No | ||
Supporting protocol for SafetyBUS p | No | ||
Supporting protocol for other bus systems | Yes | ||
Radio standard Bluetooth | No | ||
Radio standard WLAN 802.11 | No | ||
Radio standard GPRS | No | ||
Radio standard GSM | No | ||
Radio standard UMTS | No | ||
IO link master | No | ||
System accessory | Yes | ||
Degree of protection (IP) | IP20 | ||
Type of electric connection | Plug-in connection | ||
Time delay at signal exchange | ms | 0 - 0 | |
Fieldbus connection over separate bus coupler possible | Yes | ||
Rail mounting possible | Yes | ||
Wall mounting/direct mounting | No | ||
Front build in possible | No | ||
Rack-assembly possible | No | ||
Suitable for safety functions | No | ||
Category according to EN 954-1 | |||
SIL according to IEC 61508 | None | ||
Performance level acc. to EN ISO 13849-1 | None | ||
Appendant operation agent (Ex ia) | No | ||
Appendant operation agent (Ex ib) | No | ||
Explosion safety category for gas | None | ||
Explosion safety category for dust | None | ||
Width | mm | 12.6 | |
Height | mm | 74.1 | |
Depth | mm | 55.4 |
Апробации
| Product Standards | UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking | ||
| UL File No. | E205091 | ||
| UL Category Control No. | NRAQ, NRAQ7 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| CSA Class No. | 2252-01, 2252-81 | ||
| North America Certification | UL recognized, certified by UL for use in Canada | ||
| Specially designed for North America | No | ||
| Current Limiting Circuit-Breaker | No | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
Американская машиностроительная корпорация, производитель электротехнического и гидравлического оборудования, автокомплектующих, компонентов для авиационной промышленности.
Подобрать оборудование?
Задать вопрос
