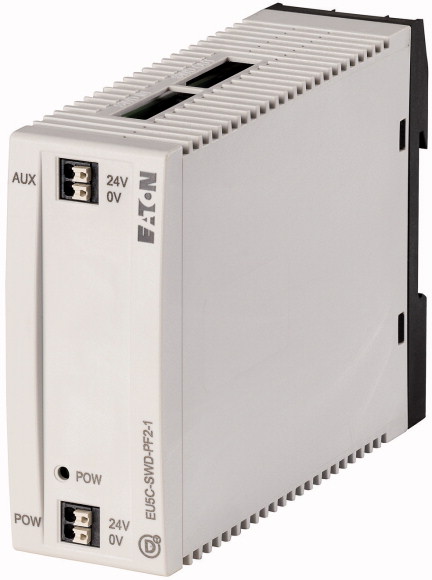

Описание
Программа поставок
Ассортимент | Дополнительное оснащение SmartWire-DT | ||
Основная функция | Подача напряжения на SmartWire-Darwin | ||
Функция | для подачи питающего напряжения для подключения прочих абонентов SWD к плоскому кабелю SWD для дополнительной подачи управляющего напряжения для пускателей и контакторов для создания групп аварийного выключения для пускателей и контакторов | ||
Описание | Подводимое напряжение SmartWire-Darwin для абонентов SWD и для дополнительного питания управляющего напряжения для пускателей и контакторов двигателя, а также для формирования групп аварийного выключения | ||
Подключение к SmartWire-DT | да | ||
| Information relevant for export to North America UL File No. E29184 UL Category Control No. NKCR CSA File No. 2324643 CSA Class No. 3211-07 North America Certification UL listed, CSA certified |
Технические характеристики
| Общая информация | |||
Стандарты и положения | IEC/EN 61131-2 EN 50178 | ||

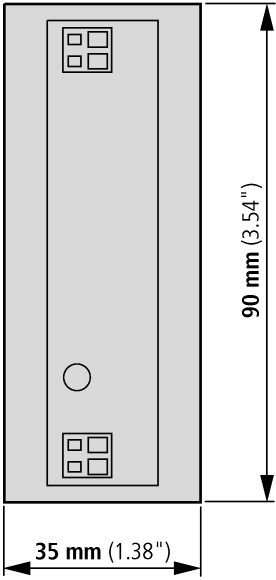

Размеры (Ш x В x Г) | мм | 35 x 90 x 124 | |
Вес | кг | 0.17 | |
Монтаж | DIN рейка IEC/EN 60715, 35 мм | ||
установочное положение | любая | ||
| Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
Колебания (IEC/EN 61131-2:2008) | |||
постоянная амплитуда 3,5 мм | Гц | 5-8.4 | |
постоянное ускорение 1 г | Гц | 8.4-150 | |
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс | Шоки | 9 | |
Падение (IEC/EN 60068-2-31) | Высота падения | мм | 50 |
свободное падение, в упаковке (IEC/EN 60068-2-32) | M | 0.3 | |
| Электромагнитная совместимость (ЭМС) | |||
Категория перенапряжения | II | ||
Степень загрязнения | 2 | ||
Электростатическая разрядка (IEC/EN 61131-2:2008) | |||
Выход воздуха (уровень 3) | кВ | 8 | |
Разряд контакта (уровень 2) | кВ | 4 | |
Электромагнитные поля (IEC/EN 61131-2:2008) | |||
80 - 1000 мГц | V/m | 10 | |
1,4 - 2 ГГц | V/m | 3 | |
2 - 2,7 ГГц | V/m | 1 | |
Подавление радиочастотных помех (SmartWire-DT) | Класс A | ||
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3) | |||
Кабель питания | кВ | 2 | |
Кабель SmartWire-DT | кВ | 1 | |
Скачок напряжения (IEC/EN 61131-2:2008, уровень 1) | |||
Кабели питания/кабель шины CAN/DP | |||
Скачок напряжения кабелей питания | кВ | 0.5 | |
Скачок напряжения | Кабели питания 0,5 кВ | ||
Впуск (IEC/EN 61131-2:2008, уровень 3) | В | 10 | |
| Климатические внешние условия | |||
Стойкость к климатическим воздействиям | Сухое тепло в соответствии с IEC 60068-2-2 Влажный нагрев в соответствии с EN 60068-2-3 | ||
Давление воздуха (эксплуатация) | hPa | 795 - 1080 | |
Температура окружающей среды | |||
Эксплуатация | ? | °C | -25 - +55 |
Хранение / транспорт | ? | °C | -40 - +70 |
Относительная влажность воздуха | |||
Конденсация | Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) | % | 5 - 95 | |
| Питающее напряжение UAux | |||
Номинальное напряжение | UAux | В | 24 V DC (-15/+20%) |
Остаточные пульсации входного напряжения | % | 5 | |
Защита от неправильной полярности | да | ||
макс. ток | Imax | A | 3 |
стойкость к коротким замыканиям | нет, внешнее устройство защиты FAZ Z3 | ||
Потеря мощности | P | W | тип.2.7 |
Гальваническое разделение | нет | ||
Номинальное напряжение карт 24 В постоянного тока | В | typ. UAux - 0.2 | |
| Питающее напряжение UPow | |||
Питающее напряжение | UPow | В | 24 DC -15 % + 20 % |
Остаточные пульсации входного напряжения | % | 5 | |
Защита от неправильной полярности | да | ||
Номинальный ток | I | A | 0.7 |
с защитой от перегрузки | да | ||
Ток включения и длительность | A | 12,5 A/6 мс | |
Потеря мощности при 24 В пост. тока | W | 3,8 | |
Гальваническое разделение между UPow и напряжением питания SmartWire-DT 15 В | да | ||
Питание при отсутствии напряжения | мс | 10 | |
Частота повторяемости | с | 1 | |
Индикация состояния | Светодиод | да | |
| Питающее напряжение SmartWire-DT | |||
Номинальное напряжение | Ue | В | 14,5 ± 3 % |
макс. ток | Imax | A | 0.7 |
стойкость к коротким замыканиям | да | ||
| Подсоединение питающего напряжения | |||
Способ подключения | Вставные клеммы | ||
одножильный | мм2 | 0,2 - 1,5 | |
тонкопроволочный с оконечной муфтой | мм2 | 0,25 - 1,5 | |
UL/CSA, одно- или многожильный | AWG | 24 - 16 | |
| Сеть SmartWire-DT | |||
Подключение | 2 x разъем, 8-полюсный | ||
Соединительный штекер | 2 ножевые клеммы SWD4-8MF2 | ||
| Технические характеристики в каталог для перелистывания | |||
Прочие технические характеристики (каталог для перелистывания) | Технические характеристики |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 2.7 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 55 | |
Класс защиты | IP20 | ||
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Fieldbus, decentr. periphery - power supply/segment module (EC001600) | |||
| Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - feed and segment module (ecl@ss8.1-27-24-26-10 [BAA071010]) | |||
Supply voltage AC 50 Hz | V | 0 - 0 | |
Supply voltage AC 60 Hz | V | 0 - 0 | |
Supply voltage DC | V | 20.4 - 28.8 | |
Voltage type of supply voltage | DC | ||
Number of HW-interfaces industrial Ethernet | 0 | ||
Number of HW-interfaces PROFINET | 0 | ||
Number of HW-interfaces RS-232 | 0 | ||
Number of HW-interfaces RS-422 | 0 | ||
Number of HW-interfaces RS-485 | 0 | ||
Number of HW-interfaces serial TTY | 0 | ||
Number of HW-interfaces parallel | 0 | ||
Number of HW-interfaces Wireless | 0 | ||
Number of HW-interfaces other | 1 | ||
With optical interface | No | ||
Supporting protocol for TCP/IP | No | ||
Supporting protocol for PROFIBUS | No | ||
Supporting protocol for CAN | No | ||
Supporting protocol for INTERBUS | No | ||
Supporting protocol for ASI | No | ||
Supporting protocol for KNX | No | ||
Supporting protocol for MODBUS | No | ||
Supporting protocol for Data-Highway | No | ||
Supporting protocol for DeviceNet | No | ||
Supporting protocol for SUCONET | No | ||
Supporting protocol for LON | No | ||
Supporting protocol for PROFINET IO | No | ||
Supporting protocol for PROFINET CBA | No | ||
Supporting protocol for SERCOS | No | ||
Supporting protocol for Foundation Fieldbus | No | ||
Supporting protocol for EtherNet/IP | No | ||
Supporting protocol for AS-Interface Safety at Work | No | ||
Supporting protocol for DeviceNet Safety | No | ||
Supporting protocol for INTERBUS-Safety | No | ||
Supporting protocol for PROFIsafe | No | ||
Supporting protocol for SafetyBUS p | No | ||
Supporting protocol for other bus systems | Yes | ||
Radio standard Bluetooth | No | ||
Radio standard WLAN 802.11 | No | ||
Radio standard GPRS | No | ||
Radio standard GSM | No | ||
Radio standard UMTS | No | ||
System accessory | Yes | ||
Degree of protection (IP) | IP20 | ||
Type of electric connection | Flat plug-in connection | ||
With potential separation | Yes | ||
With power supply module | Yes | ||
Suitable as segment module | Yes | ||
Remote module | No | ||
Fieldbus connection over separate bus coupler possible | Yes | ||
Bus diagnosis possible | No | ||
Rail mounting possible | Yes | ||
Wall mounting/direct mounting | Yes | ||
Front build in possible | No | ||
Rack-assembly possible | No | ||
Suitable for safety functions | No | ||
Category according to EN 954-1 | |||
SIL according to IEC 61508 | None | ||
Performance level acc. to EN ISO 13849-1 | None | ||
Appendant operation agent (Ex ia) | No | ||
Appendant operation agent (Ex ib) | No | ||
Explosion safety category for gas | None | ||
Explosion safety category for dust | None | ||
Width | mm | 35 | |
Height | mm | 90 | |
Depth | mm | 120 |
Апробации
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR | ||
| CSA File No. | 2324643 | ||
| CSA Class No. | 3211-07 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No |
