Артикул:
48453
373 230 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Вес, шт
—
570,200 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

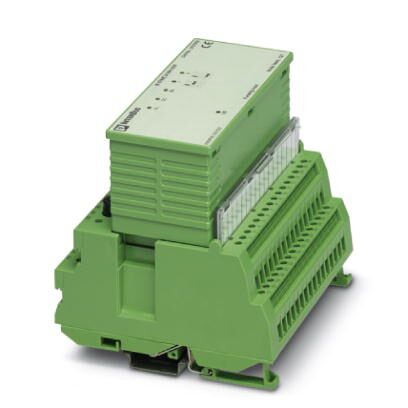

Аналоговый модуль ввода INTERBUS-ST, 8 входов, 0-5 В, 0-10 В, 0-25 В, 0-50 В, 0-20 мA, 4-20 мA, 0-40 мA, 0-60 мA, класс защиты IP20, включающий в себя: зажимной блок с пружинным разъемом и электроникой модуля
Преимущества для Вас
- 8 аналоговых входов для выборочного подключения сигналов напряжения или тока
- 2-проводная схема подключения датчиков
Коммерческие данные
| Код заказа | 2701957 |
|---|---|
| Упаковочная единица | 1 stk |
| GTIN | 4046356895767 |
| Вес/шт. (без упаковки) | 570,200 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 118 мм |
|---|---|
| Высота | 116 мм |
| Глубина | 117 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 570,2 г |
| Режим работы | Режим передачи данных процесса (4 слова) |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
| Выход из строя предохранителя F1 Передача сообщений об ошибках периферии на устр-во сопряжения | |
| Отказ питания периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
Интерфейсы
| Наименование | Локальная шина ST |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Штекер локальной шины ST |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
Питание электронного модуля
| Тип подключения | Штекер локальной шины ST |
|---|---|
| Наименование | Обеспечение логических схем |
| Электропитание | 9 В DC (из локальной шины ST) |
| Потребляемый ток | тип. 54 мА |
| макс. 80 мА | |
| Потребляемая мощность | тип. 0,5 Вт |
Аналоговые входы
| Наименование, вход | Аналоговые входы |
|---|---|
| Количество входов | макс. 8 (Напряжение или ток) |
| Способ подключения | 2-, 3-проводной экранированный кабель |
| Время цифроаналогового преобразования | макс. 10 мкс (на канал) |
| Принцип измерения | Последовательное приближение |
| Представление измеренного значения | 8 бит чисто двоичный (предварительная настройка) или 12 бит дополнение до двух (настраивается) |
| Количество входов | 8 (Вход сигнала напряжения) |
| Входной сигнал напряжения | 0 В ... 10 В |
| 0 В ... 5 В | |
| 0 В ... 25 В | |
| 0 В ... 50 В | |
| Входное сопротивление, вход напряжения | 150 к |
| Количество входов | 8 (Токовые входы) |
| Входной сигнал тока | 4 мА ... 20 мА |
| 0 мА ... 20 мА | |
| 0 мА ... 40 мА | |
| 0 мА ... 60 мА (среднеквадратическое) | |
| 0 мА ... 100 мА (пиков.) | |
| Входное сопротивление, вход тока | 77 |
Разделение потенциалов
| Испытательный участок | Шина / входы 500 В AC 50 Гц 1 мин. |
|---|---|
| Электропитание / входы 500 В AC 50 Гц 1 мин. | |
| Электропитание / защитный проводник 500 В AC 50 Гц 1 мин. | |
| Напряжение на периферийном устойстве / защитный проводник 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
|---|
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27242600 |
|---|---|
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
ETIM
| ETIM 4.0 | EC001599 |
|---|---|
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
UNSPSC
| UNSPSC 13.2 | 32151602 |
|---|
