Описание

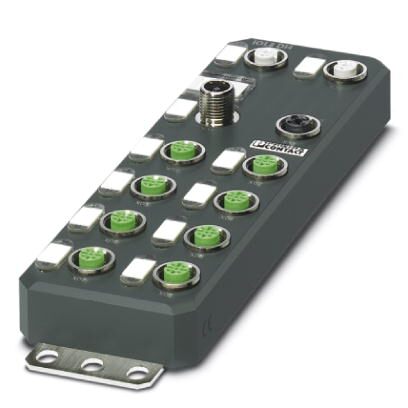

Устройство Axioline E-EtherCAT® в пластмассовом корпусе с 8 портами IO-Link и 4 цифровыми входами, 24 В DC, разъемы для быстрого подключения M12
Описание изделия
Устройство Axioline E предназначено для применения в сети EtherCAT®.
Оно обеспечивает работу до восьми датчиков/исполнительных элементов IO-Link и дополнительно служит для регистрации цифровых сигналов.
Преимущества для Вас
- Подключение к сети EtherCAT® при помощи штекерных соединителей M12 (кодировка D)
- Скорость передачи данных 100 Мбит/с
- Подключение до четырех устройств ввода-вывода Link с дополнительным цифровым входом
- Подключение четырех исполнительных элементов ввода-вывода Link с дополнительным электропитанием
- Подключение портов ввода-вывода Link с помощью штекерных соединителей M12 (кодировка A, 5-контакт.)
- Индикаторы состояния и диагностики
- Защита от короткого замыкания и перегрузки цепи питания датчика
- Степень защиты IP65/67
Коммерческие данные
Код заказа | 2701524 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 193 (C-6-2017) |
GTIN | 4046356763745 |
Вес/шт. (без упаковки) | 551,400 GRM |
Размеры
Чертеж | |
---|---|
Ширина | 60 мм |
Высота | 185 мм |
Глубина | 30,5 мм |
Указание по размерам | Высота составляет 212 мм, включая крепежные петли. |
Расстояние между высверленными отверстиями | 198,5 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP65/IP67 |
Общие сведения
Материал корпуса | Pocan® |
---|---|
Тип монтажа | Настенный монтаж |
Вес нетто | 551,4 г |
Интерфейсы
Наименование | EtherCAT® |
---|---|
Количество каналов | 2 |
Тип подключения | Технология быстрого подсоединения M12 |
Указание по типу подключения | с мех. ключом D |
Обозначение, место соединения | Медный кабель |
Скорость передачи данных | 100 Мбит/с (С функцией Autonegotiation) |
Полюсов | 4 |
Системные ограничения устройств сопряжения с шиной
Наименование | EtherCAT® |
---|---|
Тип устройства | Ведомое устройство EtherCAT® |
Специфические системные протоколы | Протоколы электронных почтовых ящиков CANopen® через EtherCAT® |
Протоколы электронных почтовых ящиков File access через EtherCAT® | |
Способ адресации | Автоинкрементная адресация |
Адресация фиксированного положения | |
Логическая адресация | |
Спецификация | ETG.1000 V1.02 |
Питание
Наименование | Модульная электроника и датчики (US) |
---|---|
Тип подключения | Штекерный соединитель M12, с механическим ключом типа Т |
Полюсов | 4 |
Электропитание | 24 В DC |
Диапазон номинального напряжения питания | 19,5 В DC ... 31,2 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | тип. 180 мА ±15 % (при 24 В DC) |
Наименование | Исполнительные элементы (UA) |
Тип подключения | Штекерный соединитель M12, с механическим ключом типа Т |
Полюсов | 4 |
Электропитание | 24 В DC |
Диапазон номинального напряжения питания | 18 В DC ... 31,2 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | тип. 28 мА ±15 % (при 24 В DC) |
Цифровые входы
Наименование, вход | Цифровые входы к выводу 2 для портов типа A |
---|---|
Описание входа | МЭК 61131-2, тип 1 |
Тип подключения | Штекерные разъемы M12, от X01 до X04 имеют двойное расположение |
Способ подключения | 3-проводная схема |
Количество входов | 4 |
Наименование защиты | Защита от перегрузки, защита цепей питания датчика от короткого замыкания |
Время фильтрования (входной фильтр) | |
Диапазон входных напряжений, сигнал "0" | -0,3 В DC ... 5 В DC |
Диапазон входных напряжений, сигнал "1" | 15 В DC ... 30 В DC |
Входная частота | 0,5 кГц |
Номинальный входной ток при UIN | тип. 3 мА |
Описание входа | Порты IO-Link в режиме цифрового входа (DI) |
Тип подключения | Штекерные разъемы M12, от X01 до X04 имеют двойное расположение |
Способ подключения | 3-проводная схема |
Количество входов | макс. 8 (EN61131-2, тип 1) |
Номинальное напряжение на входе UIN | 24 В DC |
Диапазон входных напряжений, сигнал "0" | -0,3 В DC ... 5 В DC |
Диапазон входных напряжений, сигнал "1" | 15 В DC ... 30 В DC |
Номинальный входной ток | тип. 3 мА |
Ток датчика на канал | макс. 200 мА (выкл L+/L-) |
Суммарный ток датчика | макс. 1,6 A (выкл L+/L-) |
Время фильтрования (входной фильтр) | |
Входная частота | 0,5 кГц |
Наименование защиты | Защита от перегрузки |
Защита от короткого замыкания цепи питания датчика |
Цифровые выходы
Описание выходов | Порты IO-Link в режиме цифрового выхода (DO) |
---|---|
Тип подключения | Штекерные разъемы M12, от X01 до X04 имеют двойное расположение |
Способ подключения | 3-проводная схема |
Количество выходов | макс. 8 |
Номинальное напряжение | 24 В DC |
Максимальный выходной ток на 1 канал | 150 мА |
Максимальный выходной ток на 1 устройство | 1,2 A |
Номинальная активная нагрузка | 3,6 Вт (160 , при номинальном напряжении) |
Номинальная индуктивная нагрузка | 3,6 ВА (0,8 Гн, 160 , при номинальном напряжении) |
Задержка сигнала | макс. 150 мкс (при включении) |
макс. 200 мкс (при выключении) | |
Частота переключений | макс. 1 в секунду (при индуктивной номинальной нагрузке) |
Ограничение индуктивного запирающего напряжения | -15 В DC |
Выходное напряжение в отключенном состоянии | макс. 1 В |
Выходной ток в отключенном состоянии | макс. 300 мкA |
Наименование защиты | Защита от перегрузки |
Защита от кор. зам. | |
Реакция на перегрузку | Выключение с автоматическим перезапуском |
Разделение потенциалов
Испытательный участок | Питание 24 В (питание логических модулей и датчиков, порты IO-Link) / шинное соединение (Ethernet 1) 500 В AC 50 Гц 1 мин. |
---|---|
Питание 24 В (питание логических модулей и датчиков, порты IO-Link) / шинное соединение (Ethernet 2) 500 В AC 50 Гц 1 мин. | |
Питание 24 В (питание логических модулей и датчиков, порты IO-Link) / FE 500 В AC 50 Гц 1 мин. | |
Шинное соединение (Ethernet 1) / FE 500 В AC 50 Гц 1 мин. | |
Шинное соединение (Ethernet 2) / FE 500 В AC 50 Гц 1 мин. | |
Шинное соединение (Ethernet 1) / шинное соединение (Ethernet 2) 500 В AC 50 Гц 1 мин. | |
Питание 24 В (питание исполнительного элемента) / питание 24 В (питание логических модулей и датчиков, порты IO-Link) 500 В AC 50 Гц 1 мин. | |
Питание 24 В (питание исполнительного элемента) / шинное соединение (Ethernet 1) 500 В AC 50 Гц 1 мин. | |
Питание 24 В (питание исполнительного элемента) / шинное соединение (Ethernet 2) 500 В AC 50 Гц 1 мин. | |
Питание 24 В (питание исполнительного элемента) / FE 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
---|---|
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г, продолжительность 11 мс, ударный импульс полусинусоида | |
Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27240404 |
---|---|
eCl@ss 4.1 | 27240404 |
eCl@ss 5.0 | 27242204 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242604 |
eCl@ss 8.0 | 27242604 |
eCl@ss 9.0 | 27242604 |
ETIM
ETIM 2.0 | EC001433 |
---|---|
ETIM 3.0 | EC001599 |
ETIM 4.0 | EC001599 |
ETIM 5.0 | EC001599 |
ETIM 6.0 | EC001599 |
ETIM 7.0 | EC001599 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 39121311 |
UNSPSC 12.01 | 39121311 |
UNSPSC 13.2 | 32151602 |
