Артикул:
50633
51 960 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
В наличии
—
Да
Срок поставки
—
6-7 недель
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание
Программа поставок
Функция | Дисковые модули ввода/вывода XN300 |
Техника присоединения | Вставная пружинная клемма |

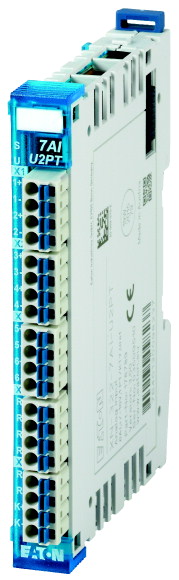

функция | аналоговый элемент ввода XN-322 для XN300 |
Краткое описание | 6 аналоговый входов, +/-10В, 1 PT/KTY, Uref |
Описание | Аналоговый модуль ввода/вывода с 6 входами по +/- 10 В / 16 бит, температурным входом KTY10 / PT1000 (опционально со вторым температурным входом) и выходом опорного напряжения 10 В/15 мА. |
Применяемое для | XN-312-… |
Технические характеристики
| Общая информация | |||
Стандарты и предписания | IEC/EN 61131-2 IEC/EN 61000-6-2 IEC/EN 61000-6-4 | ||
Электромагнитная совместимость (ЭМС) | |||
ESD | Воздушный / контактный разряд | кВ | 8 / 4 |
Электромагнитные поля | (0,08…1) / (1,4…2) / (2…2,7) ГГц | V/m | 10 / 3 / 1 |
Импульсное напряжение | |||
Кабель питания | кВ | 2 | |
Сигнальная линия | кВ | 1 | |
Скачок напряжения | |||
Питающий провод (сим. / асим.) | кВ | 0,5 / 0,5 | |
Сигнальный провод (асим.) | кВ | 1 | |
Впуск | В | 10 | |
Излучаемые радиопомехи (излучаемые, высокочастотные) | (30...230 мГц) / (230...1000 мГц) | dB | 40 / 47 Класс A |
Варианты напряжения/просадки напряжения | Да / 10 мс | ||
Условия окружающей среды | |||
Климат | |||
Стойкость к климатическим воздействиям | Сухое тепло в соответствии с IEC 60068-2-2 Влажный нагрев в соответствии с EN 60068-2-3 | ||
Давление воздуха (эксплуатация) | hPa | 795 - 1080 | |
относительная влажность | 0 - 95 %, без образования конденсата | ||
Конденсация | предотвратить соответствующими мерами | ||
Температура | |||
Эксплуатация | °C | 0 - +60 | |
Хранение, транспорт | ? | °C | -20 - +85 |
Класс защиты | IP20 | ||
установочное положение | горизонтально | ||
свободное падение, в упаковке (IEC/EN 60068-2-32) | M | 1 | |
Колебания | 3,5 мм / 1 г | Гц | 5 - 8,4 / 8,4 -150 |
Удароустойчивость | Полусинус 15 г/11 мс | Шоки | 18 |
| Соединительные клеммы | |||
Расчетные характеристики | |||
Группа изоляции | I | ||
Категория перенапряжения / степень загрязнения | III / 3 | ||
Номинальное напряжение | В | 160 | |
Макс. нагрузочный ток / попер. сечение | A / мм? | X (не указано производителем штекера) | |
Техника присоединения в направлении вверх | Вставная пружинная клемма (штепсельный разъем) | ||
Длина зачистки | мм | 10 | |
Калиберная пробка IEC/EN 60947-1 | A1 | ||
Емкость подключения | |||
"e" одножильный H 07V-U | мм2 | 0,2 - 1,5 | |
"f" тонкопроволочный H 07V-K | мм2 | 0,2 - 1,5 | |
"f" с оконечными муфтами без пластмассовых колец согласно DIN 46228-1 (оконечные муфты герметично прижаты) | мм2 | 0,25-1,5 | |
"f" с оконечными муфтами с пластмассовым кольцом согласно DIN 46228-1 (оконечные муфты герметично прижаты) | мм2 | 0,25-1,5 | |
Размер провода | AWG | 24 - 16 | |
| Электропитание | |||
Электропитание - вход | |||
Питающее напряжение | |||
Потребляемый ток при питании +5 В (внутр.) | I | мА | (тип.)50 |
Потребляемая мощность при +24-В питании | I | мА | (тип.)68 |
Гальваническое разделение | PE | да | |
Электропитание - выход | |||
Электропитание датчиков | |||
Номинальное напряжение | Ua | В | 10 |
Расчетный рабочий ток | Imax | A | 0,025 |
Гальваническое разделение | нет | ||
Указания по питанию | Выход опорного напряжения: допустимый выходной ток 4,17 мА на канал | ||
Потеря мощности | |||
Потеря мощности (без активных каналов) | W | 1.21 | |
Макс. потеря мощности | W | 2.525 | |
Указания по потере мощности | В качестве макс. мощности потерь указана макс. мощность, возникающая в корпусе устройства. | ||
| Аналоговые входы | |||
Каналы | Количество | 7 | |
Измеряемые величины | Напряжение или потенциометр, температура | ||
Разрешение | Бит | 16 | |
Мин. время обновления значения/время цикла | на канал/все каналы | мс | 1 / 1 |
Входной фильтр, аппаратный | типично 1 кГц, фильтр нижних частот 3-го порядка | ||
Входной фильтр, программный | с возможностью настройки | ||
Гальваническое разделение | нет | ||
Указания по аналоговым входам | Входы 1 и 7 можно использовать в качестве температурных входов | ||
| Функции | |||
Измерение напряжения | |||
Каналы | Количество | 6 | |
Диапазон измерений | В пост. тока | -10 … +10 | |
Представление значений | мВ | SIGNED16 | |
Возможность подсоединения | 2 проводника | ||
максимальное входное напряжение | В пост. тока | 14 | |
Диапазон равных тактов | В пост. тока | ±12 | |
Сопротивление на входе | МОм | > 10 | |
Предельная частота | типично 1 кГц (фильтр нижних частот 3-го порядка) | ||
Точность | ±0,3 | ||
Указания по измерению напряжения | Контроль обрыва кабеля. Каналы могут также использоваться в качестве входов потенциометра. | ||
Измерение температуры и сопротивления | |||
Каналы | Количество | 2 | |
Подсоединяемые датчики | PT1000, KTY10 | ||
Диапазон измерений | Температура | PT1000:-25 ... +850 °C KTY10:-50 ... +150 °C | |
Представление значений | SIGNED16 (0,1 °C) | ||
Возможность подсоединения | 2 проводника | ||
Предел разрушения | Umax | 14 В пост. тока | |
Точность | % от ЕИ | ±0,5 | |
Указания по измерению температуры и сопротивления | Сопротивление на входе 33 k? |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 2.525 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | 0 | |
Макс. рабочая температура | °C | 55 | |
Класс защиты | IP20 | ||
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Fieldbus, decentr. periphery - analogue I/O module (EC001596) | ||
| Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - analogue I/O module (ecl@ss8.1-27-24-26-01 [BAA061011]) | ||
Supply voltage AC 50 Hz | V | 0 - 0 |
Supply voltage AC 60 Hz | V | 0 - 0 |
Supply voltage DC | V | 18 - 30 |
Voltage type of supply voltage | DC | |
Input, current | No | |
Input, voltage | Yes | |
Input, resistor | No | |
Input, resistance thermometer | Yes | |
Input, thermocouple | No | |
Input signal, configurable | No | |
Resolution of the analogue inputs | Bit | 16 |
Output, current | No | |
Output, voltage | Yes | |
Output signal configurable | No | |
Resolution of the analogue outputs | Bit | 0 |
Number of analogue inputs | 7 | |
Number of analogue outputs | 1 | |
Analog inputs configurable | Yes | |
Analog outputs configurable | Yes | |
Number of HW-interfaces industrial Ethernet | 0 | |
Number of HW-interfaces PROFINET | 0 | |
Number of HW-interfaces RS-232 | 0 | |
Number of HW-interfaces RS-422 | 0 | |
Number of HW-interfaces RS-485 | 0 | |
Number of HW-interfaces serial TTY | 0 | |
Number of HW-interfaces parallel | 0 | |
Number of HW-interfaces Wireless | 0 | |
Number of HW-interfaces other | 1 | |
Supporting protocol for TCP/IP | No | |
Supporting protocol for PROFIBUS | No | |
Supporting protocol for CAN | No | |
Supporting protocol for INTERBUS | No | |
Supporting protocol for ASI | No | |
Supporting protocol for KNX | No | |
Supporting protocol for MODBUS | No | |
Supporting protocol for Data-Highway | No | |
Supporting protocol for DeviceNet | No | |
Supporting protocol for SUCONET | No | |
Supporting protocol for LON | No | |
Supporting protocol for PROFINET IO | No | |
Supporting protocol for PROFINET CBA | No | |
Supporting protocol for SERCOS | No | |
Supporting protocol for Foundation Fieldbus | No | |
Supporting protocol for EtherNet/IP | No | |
Supporting protocol for AS-Interface Safety at Work | No | |
Supporting protocol for DeviceNet Safety | No | |
Supporting protocol for INTERBUS-Safety | No | |
Supporting protocol for PROFIsafe | No | |
Supporting protocol for SafetyBUS p | No | |
Supporting protocol for other bus systems | No | |
Radio standard Bluetooth | No | |
Radio standard WLAN 802.11 | No | |
Radio standard GPRS | No | |
Radio standard GSM | No | |
Radio standard UMTS | No | |
IO link master | No | |
System accessory | Yes | |
Degree of protection (IP) | IP20 | |
Type of electric connection | Screw-/spring clamp connection | |
Fieldbus connection over separate bus coupler possible | Yes | |
Rail mounting possible | Yes | |
Wall mounting/direct mounting | No | |
Front build in possible | No | |
Rack-assembly possible | No | |
Suitable for safety functions | No | |
Category according to EN 954-1 | - | |
SIL according to IEC 61508 | None | |
Performance level acc. to EN ISO 13849-1 | None | |
Appendant operation agent (Ex ia) | No | |
Appendant operation agent (Ex ib) | No | |
Explosion safety category for gas | None | |
Explosion safety category for dust | None | |

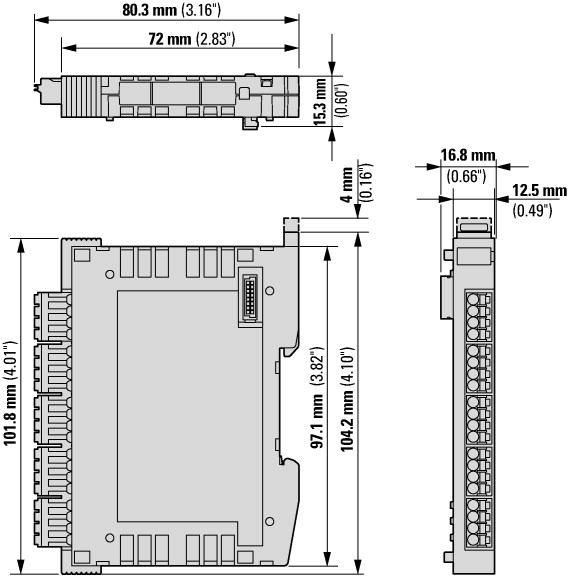

Width | mm | 16.8 |
Height | mm | 104.2 |
Depth | mm | 80.3 |
Апробации
| Product Standards | CE, cULus |
| UL File No. | E135462 |
Американская машиностроительная корпорация, производитель электротехнического и гидравлического оборудования, автокомплектующих, компонентов для авиационной промышленности.
