Описание
Программа поставок
Ассортимент | Дополнительное оснащение SmartWire-DT | ||
Основная функция | Нагрузочный резистор шины | ||
Функция | для нагрузочного резистора шины SWD IP67, M12 | ||

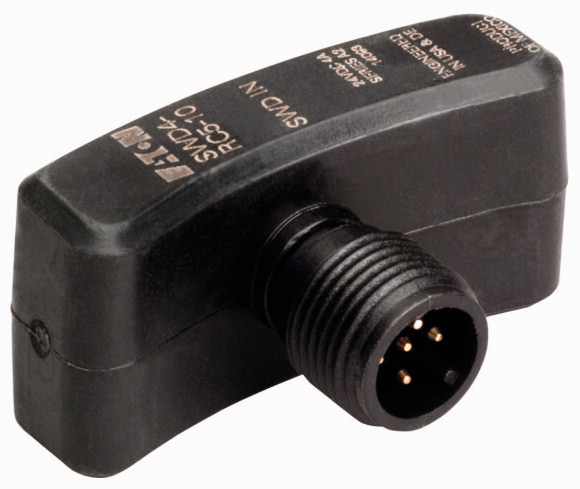

Описание | Нагрузочный резистор шины SmartWire-Darwin с классом защиты IP67, подключается напрямую к 5-полюсному круглому проводу SWD4-..LR5.. или непосредственно к T-коннекторам SmartWire-Darwin (модули ввода/вывода имеют класс защиты IP67) | ||
Подключение к SmartWire-DT | да | ||
Применяемое для | EU1E-SWD… EU2E-SWD… SWD4-…LR5… | ||
Применяемое для | для 5-полюсных круглых проводов | ||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) | IP67 |
Технические характеристики
Общая информация | |||
Стандарты и положения | IEC/EN 61131-2 EN 50178 | ||
Размеры (Ш x В x Г) | мм | 40 x 25 x 20 | |
Вес | кг | 0.01 | |
установочное положение | любая | ||
Потеря мощности | P | W | 0.4 |
Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) | IP67 | ||
Колебания (IEC/EN 61131-2:2008) | |||
постоянная амплитуда 3,5 мм | Гц | ||
постоянная амплитуда 0,15 мм макс. | Гц | 8.4 | |
постоянная амплитуда 0,15 мм мин. | Гц | 5 | |
постоянное ускорение 1 г | Гц | ||
постоянное ускорение 1 г макс. | Гц | 150 | |
постоянное ускорение 1 г мин. | Гц | 8.4 | |
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс | Шоки | 9 | |
Падение (IEC/EN 60068-2-31) | Высота падения | мм | 50 |
свободное падение, в упаковке (IEC/EN 60068-2-32) | M | 0.3 | |
Электромагнитная совместимость (ЭМС) | |||
Категория перенапряжения | II | ||
Степень загрязнения | 3 | ||
Электростатическая разрядка (IEC/EN 61131-2:2008) | |||
Выход воздуха (уровень 3) | кВ | 8 | |
Разряд контакта (уровень 2) | кВ | 4 | |
Электромагнитные поля (IEC/EN 61131-2:2008) | |||
2 - 2,7 ГГц | V/m | 1 | |
1,4 - 2 ГГц | V/m | 3 | |
80 - 1000 мГц | V/m | 10 | |
Подавление радиочастотных помех | Класс A | ||
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3) | |||
Кабели SmartWire-DT | кВ | 1 | |
Впуск (IEC/EN 61131-2:2008, уровень 3) | В | 10 | |
Климатические внешние условия | |||
Стойкость к климатическим воздействиям | Сухое тепло в соответствии с IEC 60068-2-2 Влажный нагрев в соответствии с EN 60068-2-3 | ||
Давление воздуха (эксплуатация) | hPa | 795 - 1080 | |
Температура окружающей среды | |||
Эксплуатация | ? | °C | -25 - +55 |
Хранение / транспорт | ? | °C | -40 - +70 |
Относительная влажность воздуха | |||
Конденсация | Допустимо | ||
Возможности подключения | |||
Подключение 1 | Штекер, 5-полюсный | ||
Количество циклов соединения и разъединения | >=500 | ||
Потребляемая мощность, 24-В питание | 17 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 0.4 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 55 | |
Класс защиты | IP67 | ||
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
PLC's (EG000024) / Accessories for controls (EC002584) | |||
Electric engineering, automation, process control engineering / Control / Control (accessories) / Control (accessories, unspecified) (ecl@ss8.1-27-24-92-90 [AKN560011]) | |||
Type of electrical accessory | Plug | ||
Type of mechanical accessory | Cover | ||
Type of documentation | - |
Апробации
UL File No. | E29184 | ||
UL Category Control No. | NKCR | ||
CSA File No. | 2324643 | ||
CSA Class No. | 3211-07 | ||
North America Certification | UL listed, CSA certified | ||
Specially designed for North America | No |
