Описание
Программа поставок
Функция | Модули счёта | ||

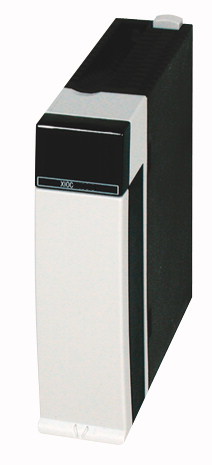

Компактная система ввода/вывода для подключения к XC100/200 модульным ПЛК XC100/200 при максимальном расширении 15 XI/OC-модулей по выбору винтовые клеммы или пружинные клеммы для цифровых/аналоговых модулей | |||
Описание | 2 инкрементальных датчика до 400 кГц, 5 В пост. тока, 2 аналоговых выхода ±10 В |
Технические характеристики
Общая информация | |||
Стандарты и предписания | IEC/EN 61131-2 EN 50178 | ||
Температура окружающей среды | °C | 0 - +55 | |
Хранение | ? | °C | -25 - +70 |
Вибростойкость | 10 - 57 Гц ± 0,075 мм 57 - 150 Гц ± 1,0 г | ||
Удароустойчивость | g | 15 Длительность ударного воздействия 11 мс | |
Ударная прочность | 500 г/ 50 мм ±25 г | ||
Потребление тока | мА | макс. 450 | |
Категория перенапряжения / степень загрязнения | II/2 | ||
Класс защиты | 1 | ||
Класс защиты | IP20 | ||
Излучаемые радиопомехи | DIN/EN 55011/22, Класс A | ||
Вес | кг | 0.18 | |
Электропитание | |||
Номинальное напряжение | Ue | В пост. тока | 24 (12) |
Допустимый диапазон | 20,4 до 28,8 (11,8 до 14,4) | ||
Остаточная пульсация | % | 5 | |
Питание при отсутствии напряжения | |||
Продолжительность провала | мс | 10 | |
Частота повторяемости | с | 1 | |
максимальная потеря мощности | Pv | W | 2.25 |
Входы | |||
Пределы счета | 0 - 4294967295 (32 бит) | ||
внутренняя потребляемая мощность | Ie | мА | 450 |
Частота | кГц | 400 (100 при четырёхкратном сканировании) | |
Количество каналов | 2 | ||
Дифференциальное входное напряжение | Ue | В пост. тока | ± 5 |
Напряжение для ВКЛ | В пост. тока | 0,2 - 5 | |
Напряжение для ВЫКЛ | В пост. тока | -5 - -0.2 | |
Дифференциальный входной ток | мА | 5 | |
Подсоединение для внешней кабельной разводки | Вставной клеммный блок | ||
внешнее кабельное соединение | Витые (витая пара) и экранированные кабели | ||
Выходы | |||
Тип выхода | аналоговый | ||
Выходные каналы | Количество | 2 | |
Выходное напряжение | В пост. тока | -10 - 10 | |
Разрешение | Бит | 12 | |
Время преобразования | 1 мс | ||
Общая ошибка | % | тип. 0,4 | |
внешнее нагрузочное сопротивление (выход по напряжению) | 1 k? | ||
Подсоединение для внешней кабельной разводки | Вставной клеммный блок | ||
внешнее кабельное соединение | 2-жильный экранированный кабель | ||
Потребление тока датчиками | |||
при 5 В пост. тока | мА | 300 | |
Питающее напряжение датчика | 5 В пост. тока |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 2.25 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | 0 | |
Макс. рабочая температура | °C | 55 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
PLC's (EG000024) / PLC function/technology module (EC001422) | |||
Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / SPS functional/technological module (ecl@ss8.1-27-24-22-05 [AKE528011]) | |||
Number of functions | 2 | ||
Redundancy | No | ||
Suitable for counting | No | ||
Suitable for weighting | No | ||
Suitable for temperature control | No | ||
Suitable for welding control | No | ||
Suitable for pressure control | No | ||
Suitable for NC | No | ||
Function electronic positioning available | Yes | ||
Suitable for CNC | No | ||
Suitable for SSI | No | ||
Suitable for incremental data detection | Yes | ||
Suitable for detection absolute value | No | ||
Flux controller possible | No | ||
Suitable for flux measurement | No | ||
Suitable for path controller | No | ||
Suitable for cam controller | No | ||
Suitable for flying saw | No | ||
Suitable for multi-axis control | Yes | ||
Single-axis controller possible | No | ||
Suitable for multi-axis positioning | Yes | ||
Single-axis positioning possible | No | ||
Suitable for safety functions | No | ||
Category according to EN 954-1 | |||
SIL according to IEC 61508 | None | ||
Performance level acc. to EN ISO 13849-1 | None | ||
Appendant operation agent (Ex ia) | No | ||
Appendant operation agent (Ex ib) | No | ||
Explosion safety category for gas | None | ||
Explosion safety category for dust | None | ||

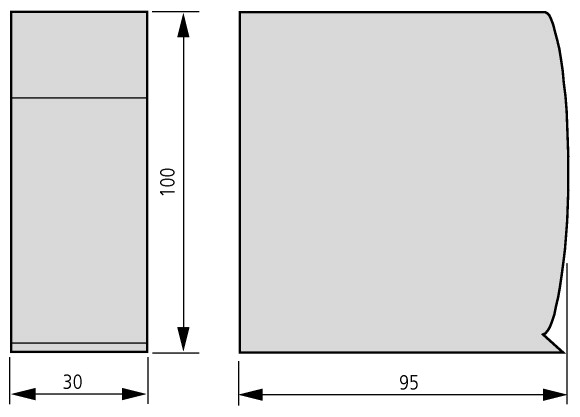

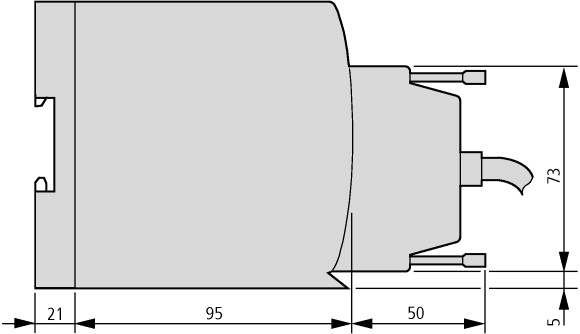

Width | mm | 30 | |
Height | mm | 100 | |
Depth | mm | 95 |
Апробации
Product Standards | IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking | ||
UL File No. | E135462 | ||
UL Category Control No. | NRAQ | ||
CSA File No. | 012528 | ||
CSA Class No. | 2252-01 | ||
North America Certification | UL listed, CSA certified | ||
Specially designed for North America | No | ||
Current Limiting Circuit-Breaker | No | ||
Degree of Protection | IEC: IP20, UL/CSA Type: - |
