Описание
Программа поставок
Функция | Модули связи | ||
Компактная система ввода/вывода для подключения к XC100/200 модульным ПЛК XC100/200 при максимальном расширении 15 XI/OC-модулей по выбору винтовые клеммы или пружинные клеммы для цифровых/аналоговых модулей | |||

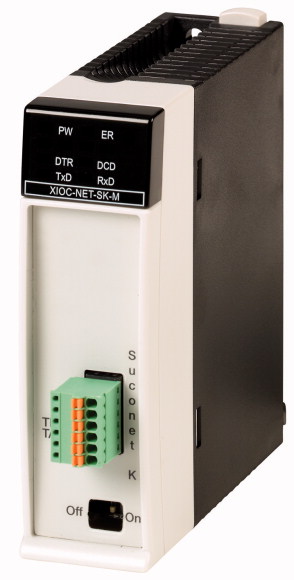

Описание | Модуль Suconet-K-Master |
Технические характеристики
Общая информация | |||
Стандарты и предписания | IEC/EN 61131-2 EN 50178 | ||
Температура окружающей среды | °C | 0 - +55 | |
Хранение | ? | °C | -20 - +70 |
Вибростойкость | 10 - 57 Гц ± 0,075 мм 57 - 150 Гц ± 1,0 г | ||
Удароустойчивость | g | 15 Длительность ударного воздействия 11 мс | |
Ударная прочность | 500 г/ 50 мм ±25 г | ||
Категория перенапряжения / степень загрязнения | II/2 | ||
Класс защиты | 1 | ||
Класс защиты | IP20 | ||
Излучаемые радиопомехи | DIN/EN 55011/22, Класс A | ||
Вес | кг | 0.2 | |
Электропитание | |||
Номинальное напряжение | Ue | В пост. тока | 24 (12) |
Допустимый диапазон | 20,4 до 28,8 (11,8 до 14,4) | ||
Остаточная пульсация | % | 5 | |
Питание при отсутствии напряжения | |||
Продолжительность провала | мс | 10 | |
Частота повторяемости | с | 1 | |
максимальная потеря мощности | Pv | W | 6.6 |
Интерфейсы | |||
Встроенные интерфейсы | RS485 | ||
Протокол | Suconet K, K1 | ||
Скорость передачи данных | кбит/с | 187,5, 375 | |
Функция | Главное устройство | ||
Гальваническое разделение | да | ||
Количество подчиненных устройств | 16 | ||
Данные отправки/получения | по 250 байт | ||
Концевое сопротивление шины | с возможностью подключения | ||
Исполнение штекера | Вставной клеммный блок | ||
Потребление тока | Ie | мА | <275 |
Скорость передачи данных/длина | кБод | 187,5 или 375 кбит/с | |
Диагностика шины | Светодиод | ||
Количество модулей | XC100: 2 XC200: 4 | ||
Места подключения | любая | ||
Интерфейсные модули | |||
Активный интерфейс/модуль | 1 | ||
Прозрачный режим работы | |||
Скорость передачи данных | кбит/с | 187,5, 375 | |
Режим работы | |||
Формат сообщения | Suconet K/K1 | ||
Данные отправки/получения | по 250 байт |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 6.6 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | 0 | |
Макс. рабочая температура | °C | 55 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
PLC's (EG000024) / PLC communication module (EC001423) | |||
Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / SPS communication module (ecl@ss8.1-27-24-22-08 [AKE531011]) | |||
Number of HW-interfaces industrial Ethernet | 0 | ||
Number of HW-interfaces PROFINET | 0 | ||
Number of HW-interfaces RS-232 | 0 | ||
Number of HW-interfaces RS-422 | 0 | ||
Number of HW-interfaces RS-485 | 1 | ||
Number of HW-interfaces serial TTY | 0 | ||
Number of HW-interfaces USB | 0 | ||
Number of HW-interfaces parallel | 0 | ||
Number of HW-interfaces Wireless | 0 | ||
Number of HW-interfaces other | 0 | ||
With optical interface | No | ||
Supporting protocol for TCP/IP | No | ||
Supporting protocol for PROFIBUS | No | ||
Supporting protocol for CAN | No | ||
Supporting protocol for INTERBUS | No | ||
Supporting protocol for ASI | No | ||
Supporting protocol for KNX | No | ||
Supporting protocol for MODBUS | No | ||
Supporting protocol for Data-Highway | No | ||
Supporting protocol for DeviceNet | No | ||
Supporting protocol for SUCONET | Yes | ||
Supporting protocol for LON | No | ||
Supporting protocol for PROFINET IO | No | ||
Supporting protocol for PROFINET CBA | No | ||
Supporting protocol for SERCOS | No | ||
Supporting protocol for Foundation Fieldbus | No | ||
Supporting protocol for EtherNet/IP | No | ||
Supporting protocol for AS-Interface Safety at Work | No | ||
Supporting protocol for DeviceNet Safety | No | ||
Supporting protocol for INTERBUS-Safety | No | ||
Supporting protocol for PROFIsafe | No | ||
Supporting protocol for SafetyBUS p | No | ||
Supporting protocol for other bus systems | No | ||
Radio standard Bluetooth | No | ||
Radio standard WLAN 802.11 | No | ||
Radio standard GPRS | No | ||
Radio standard GSM | No | ||
Radio standard UMTS | No | ||
IO link master | No | ||
Redundancy | No | ||
Type of data transmission | Serial | ||
Transmission rate | kBit/s | 375 | |
With potential separation | Yes | ||
Category according to EN 954-1 | |||
SIL according to IEC 61508 | None | ||
Suitable for safety functions | No | ||
Performance level acc. to EN ISO 13849-1 | None | ||
Appendant operation agent (Ex ia) | No | ||
Appendant operation agent (Ex ib) | No | ||
Explosion safety category for gas | None | ||
Explosion safety category for dust | None | ||

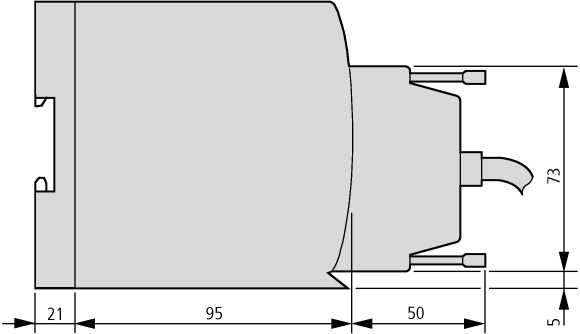

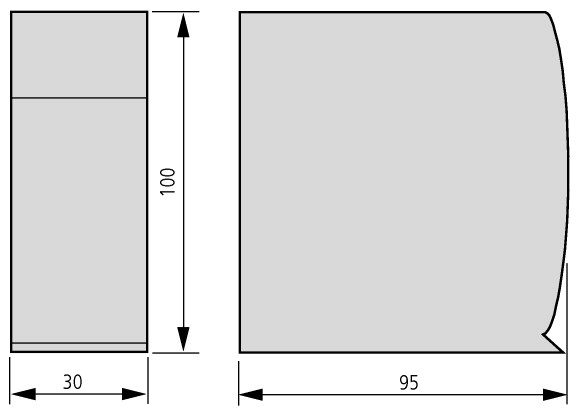

Width | mm | 30 | |
Height | mm | 105 | |
Depth | mm | 95 |
Апробации
Product Standards | IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking | ||
UL File No. | E135462 | ||
UL Category Control No. | NRAQ | ||
CSA File No. | 012528 | ||
CSA Class No. | 2252-01 | ||
North America Certification | UL listed, CSA certified | ||
Specially designed for North America | No | ||
Current Limiting Circuit-Breaker | No | ||
Degree of Protection | IEC: IP20, UL/CSA Type: - |
