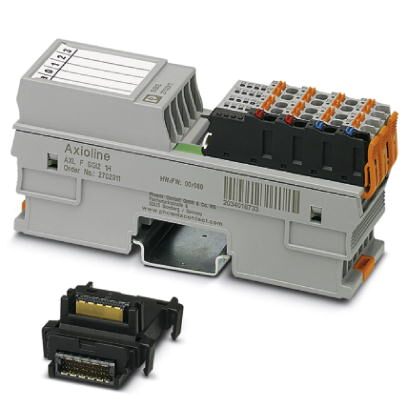

Axioline F, Измерительный модуль тензодатчика, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Описание изделия
Данный модуль предназначен для применения внутри станции Axioline F.
Служит для обработки данных тензометрических датчиков (DMS), находящихся, например, в весовых ячейках или датчиках усилия.
Подключение ТМД может осуществляться по 6- и 4-проводной схеме.
Преимущества для Вас
- 2 высокоточных входа для ТМД
- Диапазоны измерения отрегулированы производителем по номинальным параметрам
- Ручной ввод параметров
- Возможность настройки обновления технологических параметров с шагом между 200 мкс и 100 мс
- Возможность настройки в технологической среде путем регулировки участков
- 2-точечная настройка
- Подключение ТМД по 6- и 4-проводной схеме
- Расширенное распознавание обрыва
- Питание датчика до 115 мА (8 весовых тензодатчиков, 350 Ом на канал)
- На каждом канале: сухой замыкающих контакт малого сопротивления
- Независимое параметрирование каналов по шинной системе
- Тарирующее устройство
Коммерческие данные
| Код заказа | 2702911 |
|---|---|
| Упаковочная единица | 1 stk |
| GTIN | 4055626459288 |
| Вес/шт. (без упаковки) | 187,700 GRM |
Размеры
| Чертеж | |
|---|---|
| Ширина | 35 мм |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 187,7 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
| Режим работы | Режим передачи данных процесса (6 слов) |
Интерфейсы
| Наименование | Локальная шина Axioline F |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
|---|---|
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | тип. 65 мА |
| макс. 75 мА | |
| Потребляемая мощность | тип. 325 мВт |
| макс. 375 мВт | |
| Наименование | Питание аналоговых модулей (UA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 25 мА (при типичной нагрузке: 1 весовая ячейка с 350 Ом, загружен только один канал) |
| тип. 55 мА (при максимальной нагрузке: 8 весовых ячеек с 350 Ом, загружен только один канал) | |
| тип. 110 мА (при максимальной нагрузке: 8 весовых ячеек с 350 Ом на канал) | |
| Потребляемая мощность | тип. 2,6 Вт (при максимальной нагрузке: 8 весовых ячеек с 350 Ом на канал) |
| тип. 1,5 Вт (Прибор, общ.) | |
| макс. 3 Вт (Прибор, общ.) | |
| Наименование защиты | Защита от перенапряжений, напряжение питания |
| Защита от подключения с неправильной полярностью, электропитание |
Контакты
| Описание | Сухой замыкающий контакт |
|---|---|
| Количество | 2 (Ka1-Kb1. Ka2-Kb2) |
| Проходное сопротивление | |
| Время срабатывания, типовое | тип. 0,2 мс (Открыть) |
Аналоговые входы
| Описание входа | Входные каналы для тензометрического датчика |
|---|---|
| Количество входов | 2 |
| Способ подключения | 6- или 4-жильный экранированный кабель с попарной скруткой жил |
| Разность потенциалов на перемычке Ud | Диапазон измерений определяется выбором параметра |
| Разность потенциалов на перемычке U0 | 5 В |
| Параметры | настройка параметров: 350 мкВ/В — 6500 мкВ/В |
| Представление измеренного значения | 32 бит |
Аналоговые выходы
| Описание выходов | Питание перемычки |
|---|---|
| Количество выходов | 2 |
| Импеданс | > 43 (на канал) |
| Выходное напряжение | тип. 5 В |
| Выходной ток | макс. 115 мА (на канал) |
Разделение потенциалов
| Испытательный участок | Логика 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 24 В (периферийные устройства) 500 В AC 50 Гц 1 мин. | |
| Аналоговые входы 500 В AC 50 Гц 1 мин. | |
| Замыкающий контакт Ka1 - Kb1 500 В AC 50 Гц 1 мин. | |
| Замыкающий контакт Ka2 - Kb2 500 В AC 50 Гц 1 мин. | |
| Заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения о назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 6.0 | 27242600 |
|---|---|
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
ETIM
| ETIM 5.0 | EC001596 |
|---|---|
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
