Описание

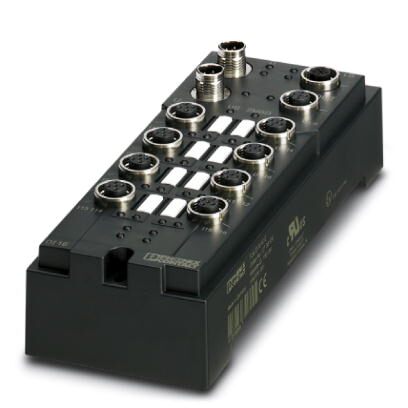

Локальное устройство имеет цифровые входы. Особенности: 16 цифровых входов, время фильтрации 3 мс, переключение между 500 кбод и 2 Мбод, точная диагностика каналов, защита от короткого замыкания и перегрузки, номинальный ток 1,2 А, система быстрого подключения M12
Преимущества для Вас
- Гибкая система подачи питания
- Индикации рабочего состояния и диагностических сообщений
- Система быстрой фиксации SPEEDCON
- Защита от короткого замыкания и перегрузок
- Проходное соединение с помощью штекерных разъемов М12
Коммерческие данные
| Код заказа | 2736835 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 212 (C-6-2017) |
| GTIN | 4046356135542 |
| Вес/шт. (без упаковки) | 310,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 70 мм |
|---|---|
| Высота | 178 мм |
| Глубина | 50 мм |
| Расстояние между высверленными отверстиями | 168 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP65/IP67 |
Общие сведения
| Тип монтажа | Настенный монтаж |
|---|---|
| Вес нетто | 310 г |
Интерфейсы
| Наименование | Локальная шина Fieldline |
|---|---|
| Тип подключения | Штекерный соединитель M12, с механич. ключом B |
| Обозначение, место соединения | Медный кабель |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с |
| Полюсов | 5 |
Питание электронного модуля
| Тип подключения | Штекерный соединитель M12 |
|---|---|
| Наименование | UL |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 18 В DC ... 30 В DC (с учетом пульсации) |
Потенциалы Fieldline
| Напряжение питания UL | 24 В DC |
|---|---|
| Ток питания при UL | макс. 4 A |
| Потребляемый ток при UL | макс. 50 мА (при скорости 2 Мбода) |
| тип. 40 мА (при скорости 2 Мбода) | |
| макс. 50 мА (при скорости 500 кбод) | |
| тип. 35 мА (при скорости 500 кбод) | |
| Напряжение питания US | 24 В DC |
| Ток питания при US | макс. 4 A |
| Потребляемый ток при US | тип. 5 мА (Плюс ток питания датчиков) |
| макс. 1,2 A |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | МЭК 61131-2, тип 1 |
| Тип подключения | Штекерный соединитель M12 |
| Способ подключения | 2-, 3-, 4-проводной |
| Количество входов | 16 |
| Время фильтрации | 3 мс |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 13 В DC ... 30 В DC |
| Временя задержки срабатывания при изменении сигнала с 0 на 1 | 3,1 мс |
| Временя задержки срабатывания при изменении сигнала с 1 на 0 | 4,1 мс |
Разделение потенциалов
| Испытательный участок | К периферийному устройству 500 В AC |
|---|
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
ETIM
| ETIM 2.0 | EC001430 |
|---|---|
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
