Описание
Программа поставок

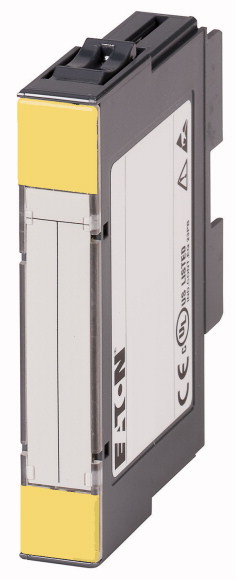

Функция | Технологические модули XI/ON | ||
функция | Модуль записи XN | ||
Краткое описание | 1 цифровой вход/24 В пост. тока 1 цифровой выход/24 В пост. тока Счетные режимы эксплуатации: бесконечный, однократный или периодический Измерение частот, числа оборотов или продолжительности периода Регистрация сигналов от поворотных датчиков (трек A/B) | ||
Применяемое для | XN-S4T-SBBS XN-S4S-SBBS |
Технические характеристики
| Общая информация | |||
Стандарты и предписания | EN 61000-6-2 EN 61000-6-4 EN 61131-2 | ||
Гальваническое разделение | да, через оптрон | ||
Температура окружающей среды | |||
Температура окружающей среды, эксплуатация | °C | 0 - +55 | |
Хранение, транспорт | ? | °C | -25 - +85 |
Относительная влажность воздуха | |||
относительная влажность | 5 - 95 % (в помещении), уровень RH-2, без компенсации (при 45°C во время хранения) | ||
Механические внешние условия | |||
Класс защиты | IP20 | ||
Вредный газ | ppm | SO2: 10 (относит. влажность < 75 %, без конденсации) H2S: 1,0 (относит. влажность < 75%, без конденсации) | |
Вибростойкость, условия применения | согласно IEC/EN 60068-2-6 | ||
Удароустойчивость | g | согл. IEC 60068-2-27 | |
Длительная ударопрочность (IEC/EN 60068-2-29) | согласно IEC 60068-2-29 | ||
Опрокидывание и переворачивание | согласно IEC 60068-2-31, свободное падение в соответствии с IEC 60068-2-32 | ||
Электромагнитная совместимость (ЭМС) | |||
ESD | Воздушный / контактный разряд | кВ | EN 61100-4-2 |
Электромагнитные поля | (0,08…1) / (1,4…2) / (2…2,7) ГГц | V/m | EN 61100-4-2 |
Импульсное напряжение | EN 61100-4-4 | ||
Скачок напряжения | EN 61100-4-5 | ||
Впуск | В | EN 61100-4-6 | |
Излучаемые радиопомехи (излучаемые, высокочастотные) | (30...230 мГц) / (230...1000 мГц) | dB | EN 55016-2-3 |
Варианты напряжения/просадки напряжения | EN 61131-2 | ||
Типовые испытания (Type Test) | согласно EN 61131-2 | ||
Апробации | CE, cULus | ||
Прочие технические характеристики (каталог для перелистывания) | Технические характеристики | ||
| Аналоговые элементы ввода | |||
Каналы | Количество | 1 | |
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 50 |
Номинальный ток потребления из модульной шины | IMB | мА | 40 |
Потеря мощности | W | 1 | |
Температурный коэффициент | 100 имп./мин./°C от окончательного значения | ||
Диагностика | 1 бит | ||
Базовые модули | |||
без C-подключения, для электропитания датчиков | 4-проводной XN-S4x-SBBS | ||
| Аналоговые модули вывода | |||
Каналы | Количество | 1 | |
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 50 |
Номинальный ток потребления из модульной шины | IMB | мА | 40 |
Потеря мощности | W | 1 | |
Температурный коэффициент | 100 имп./мин./°C от окончательного значения | ||
| Цифровые выходы | |||
Каналы | Количество | 1 | |
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания (при токе нагрузки = 0 mA) | IL | мА | 50 |
Номинальный ток потребления из модульной шины | IMB | мА | 40 |
выходной ток | A | ||
Уровень High (номинальное значение) | IH | 0,5 A (55° C) | |
Уровень High (допустимый диапазон) | IH | A | 5 мА - 2 А |
Ламповая нагрузка | RLL | W | 10 |
частота переключения | |||
Частота переключения при ламповой нагрузке | f | Гц | 10 |
Количество байтов диагностики | 1 бит | ||
"e" одножильный H 07V-U | да | ||
| Цифровые входы | |||
Каналы | Количество | 1 | |
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 50 |
Номинальный ток потребления из модульной шины | IMB | мА | 40 |
Потеря мощности | W | 1 | |
входное напряжение | |||
Входное напряжение, номинальное значение | Ue | В пост. тока | 24 |
Уровень Low | UeL | В | -30 В пост. тока - 5 В пост. тока |
Уровень High | UeH | В | 11 В пост. тока - 30 В пост. тока |
входной ток | |||
Уровень Low / активный уровень | IeL | мА | -8 мА - 1,5 мА |
Уровень High/активный уровень | IeH | мА | 2 мА - 10 мА |
| Модули реле | |||
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 50 |
Номинальный ток потребления из модульной шины | IMB | мА | 40 |
| Модуль электропитания | |||
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 50 |
Номинальный ток потребления из модульной шины | IMB | мА | 40 |
Диагностика | 1 бит | ||
| Модуль счёта | |||
Каналы | Количество | 1 | |
Разрешение | Бит | 32 | |
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 50 |
Номинальный ток потребления из модульной шины | IMB | мА | 40 |
Потеря мощности | W | 1 | |
Питающее напряжение датчика | Выходное напряжение UL+ (-0,8 В) Выходной ток 0,5 A, устойчивость к коротким замыканиям | ||
| Цифровые входы | |||
входное напряжение | |||
Входное напряжение, номинальное значение | Ue | В пост. тока | 24 |
Уровень Low | UeL | В | -30 В пост. тока - 5 В пост. тока |
Уровень High | UeH | В | 11 В пост. тока - 30 В пост. тока |
входной ток | |||
Уровень Low | IeL | мА | -8 мА - 1,5 мА |
Уровень High | IeH | мА | 2 мА - 10 мА |
минимальная длительность импульса | µs | Фильтр вкл: > 25 мс (20 кГц) Фильтр выкл: < 2,5 мс. (200 кГц) | |
| Цифровые выходы | |||
Выходное напряжение | |||
Выходное напряжение, номинальное значение | В пост. тока | 24 | |
Уровень Low | UL | 3 В пост. тока | |
Уровень High | UL (- 1 В) | ||
выходной ток | A | ||
Уровень High (допустимый диапазон) | IH | A | 5 мА - 2 А |
Уровень High (номинальное значение) | IH | 0,5 A (55° C) | |
частота переключения | |||
при омической нагрузке | Гц | 100 | |
индуктивная нагрузка | Гц | 2 | |
Частота переключения при ламповой нагрузке | f | Гц | 10 |
Ламповая нагрузка | RLL | W | 10 |
С задержкой выхода | 100 µs (омическая нагрузка) | ||
стойкость к коротким замыканиям | да | ||
Граница срабатывания | В | 2,6…4 A | |
Индуктивное гашение | L+ (-50 - -60 В) | ||
| Диапазон измерений | |||
Частота | 0,1 Гц - 200 кГц | ||
Скорость вращения | 1 об./мин - 25000 об./мин | ||
Продолжительность периода | 5 мс - 120 с | ||
| Счетные режимы | |||
Оценка сигнала A, B | Импульс и направление, датчик угловых перемещений одинарный/двойной/четверной | ||
Режим работы | считать бесконечно, однократно, периодически | ||
Гистерезис | мм | 8 Bit | |
длительность импульса | 8 бит/макс. 0,51 с | ||
Синхронизация | однократный/периодический | ||
Пределы счета | верхняя граница подсчёта: 0 - 7FFF FFFF нижняя граница подсчета: 8000 0000 - FFFF FFFF | ||
| Виды режимов измерения | |||
Оценка сигнала A, B | Импульс и направление, датчик угловых перемещений простой | ||
Температурный коэффициент | 100 имп./мин./°C от окончательного значения | ||
Диагностика | 1 бит | ||
Параметры | 15 бит | ||
| Базовые модули | |||
без C-подключения, для электропитания датчиков | 4-проводной XN-S4x-SBBS | ||
| Интерфейсы | |||
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 50 |
Номинальный ток потребления из модульной шины | IMB | мА | 40 |
Количество байтов диагностики | 1 бит | ||
Количество байтов параметров | 15 бит | ||
Базовые модули | |||
без C-подключения, для электропитания датчиков | 4-проводной XN-S4x-SBBS | ||
Указание на заголовок таблицы | Данные номинального тока из клеммы питания действуют при токе нагрузки = 0 мА. |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | 0 | |
Макс. рабочая температура | °C | 55 | |
Класс защиты | IP20 | ||
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Fieldbus, decentr. periphery - function-/technology module (EC001601) | |||
| Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized periphery - function-/technology module (ecl@ss8.1-27-24-26-05 [BAA066011]) | |||
Supply voltage AC 50 Hz | V | 0 - 0 | |
Supply voltage AC 60 Hz | V | 0 - 0 | |
Supply voltage DC | V | 11 - 30 | |
Voltage type of supply voltage | DC | ||
Number of functions | 0 | ||
Number of HW-interfaces industrial Ethernet | 0 | ||
Number of HW-interfaces PROFINET | 0 | ||
Number of HW-interfaces RS-232 | 0 | ||
Number of HW-interfaces RS-422 | 0 | ||
Number of HW-interfaces RS-485 | 0 | ||
Number of HW-interfaces serial TTY | 0 | ||
Number of HW-interfaces parallel | 0 | ||
Number of HW-interfaces Wireless | 0 | ||
Number of HW-interfaces other | 1 | ||
With optical interface | No | ||
Supporting protocol for TCP/IP | No | ||
Supporting protocol for PROFIBUS | Yes | ||
Supporting protocol for CAN | Yes | ||
Supporting protocol for INTERBUS | No | ||
Supporting protocol for ASI | No | ||
Supporting protocol for KNX | No | ||
Supporting protocol for MODBUS | No | ||
Supporting protocol for Data-Highway | No | ||
Supporting protocol for DeviceNet | Yes | ||
Supporting protocol for SUCONET | No | ||
Supporting protocol for LON | No | ||
Supporting protocol for PROFINET IO | No | ||
Supporting protocol for PROFINET CBA | No | ||
Supporting protocol for SERCOS | No | ||
Supporting protocol for Foundation Fieldbus | No | ||
Supporting protocol for EtherNet/IP | No | ||
Supporting protocol for AS-Interface Safety at Work | No | ||
Supporting protocol for DeviceNet Safety | No | ||
Supporting protocol for INTERBUS-Safety | No | ||
Supporting protocol for PROFIsafe | No | ||
Supporting protocol for SafetyBUS p | No | ||
Supporting protocol for other bus systems | No | ||
Radio standard Bluetooth | No | ||
Radio standard WLAN 802.11 | No | ||
Radio standard GPRS | No | ||
Radio standard GSM | No | ||
Radio standard UMTS | No | ||
IO link master | No | ||
System accessory | Yes | ||
Suitable for counting | Yes | ||
Suitable for weighting | No | ||
Suitable for temperature control | No | ||
Suitable for welding control | No | ||
Suitable for pressure control | No | ||
Suitable for NC | No | ||
Function electronic positioning available | Yes | ||
Suitable for CNC | No | ||
Suitable for SSI | No | ||
Suitable for incremental data detection | Yes | ||
Suitable for detection absolute value | Yes | ||
Flux controller possible | No | ||
Suitable for flux measurement | No | ||
Suitable for path controller | No | ||
Suitable for cam controller | No | ||
Suitable for flying saw | No | ||
Suitable for multi-axis control | No | ||
Single-axis controller possible | Yes | ||
Suitable for multi-axis positioning | No | ||
Single-axis positioning possible | Yes | ||
Function block restart blockage | No | ||
Function block automatic reset | No | ||
Contactor control function block | No | ||
Function block emergency stop | No | ||
Function block contactless working protection installation | No | ||
Function block affirm pushbutton | No | ||
Function block 2-hand switching | No | ||
Function block operating mode selection |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 6-7 недель |
Американская машиностроительная корпорация, производитель электротехнического и гидравлического оборудования, автокомплектующих, компонентов для авиационной промышленности.
Подобрать оборудование?
Задать вопрос
