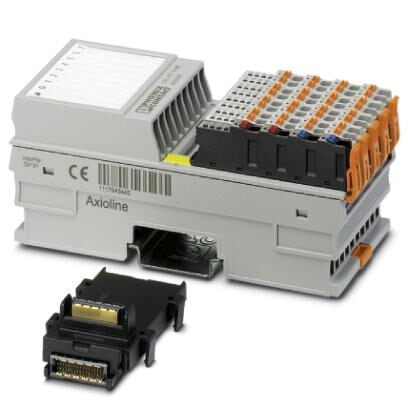

Axioline F XC, Модуль аналогового вывода, Аналоговые выходы: 8, 0 В ... 5 В, -5 В ... 5 В, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 100 Мбит/с, Исполнение для тяжелых условий эксплуатации, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Описание изделия
Данный модуль предназначен для применения внутри станции Axioline F.
Он служит для вывода аналоговых сигналов напряжения и тока.
Преимущества для Вас
- 8 аналоговых, биполярных выходных каналов для подключения сигналов напряжения или тока на выбор
- 2-проводная схема подключения исполнительных элементов
- Диапазоны напряжения: 0 В ... 10 В, ±10 В, 0 В ... 5 В, ±5 В
- Диапазоны тока: 0 мА ... 20 мА, 4 мА ... 20 мА, ±20 мА
- Выходы, защищенные от коротких замыканий
- Сохранение в памяти таблички спецификации устройства
- Пригодно для особо тяжелых условий эксплуатации
- Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)
- Частично лакированные печатные платы
Коммерческие данные
| Код заказа | 2701237 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 117 (C-6-2017) |
| GTIN | 4046356729857 |
| Вес/шт. (без упаковки) | 260,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры

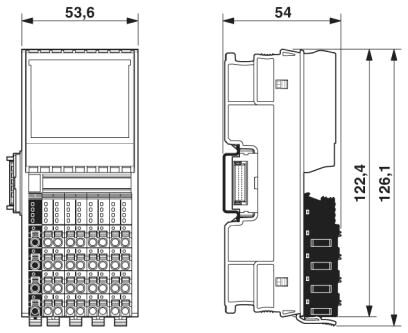

| Чертеж | |
|---|---|
| Ширина | 53,6 мм |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (Стандартный) |
|---|---|
| -40 °C ... 70 °C (Расширенный, см. главу «Успешно протестировано: использование в экстремальных окружающих условиях» в паспорте.) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 260 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
Интерфейсы
| Наименование | Локальная шина Axioline F |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
|---|---|
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | тип. 105 мА |
| макс. 130 мА | |
| Потребляемая мощность | тип. 0,525 Вт |
| макс. 0,65 Вт | |
| Наименование | Питание аналоговых модулей (UA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 110 мА (8 каналов напряжения, выход 10 В) |
| макс. 235 мА (8 каналов подачи тока, выход 20 мА) | |
| Потребляемая мощность | макс. 5,64 Вт (8 каналов подачи тока, выход 20 мА) |
| тип. 1,725 Вт (на UBus и UA; потребление собственной мощности; без нагрузки, вывод 0 В) | |
| макс. 6,29 Вт (на UBus и UA; 8 каналов подачи тока, вывод 20 мА) | |
| Наименование защиты | Защита от перенапряжений, напряжение питания |
| Защита от подключения с неправильной полярностью, электропитание | |
| Защита от скачков напряжения питания |
Аналоговые выходы
| Количество выходов | 8 |
|---|---|
| Тип подключения | Зажимы Push-in |
| Способ подключения | 2-проводная схема |
| Указание по технологии подключения | экранированный, с парной скруткой |
| Наименование, выход | Аналоговые выходы |
| Время цифроаналогового преобразования | 5 мкс |
| Разрешение АЦП | 16 бит |
| Наименование защиты | Защита от короткого замыкания, защита от перегрузки |
| Защита от бросков тока при переходных процессах | |
| Защитная цепь / модуль | электронный |
| Cтабилитроны | |
| Форматы данных | IB IL, совместим с S7 |
| Представление выходного значения | 16 бит (15 бит + плюс знаковый разряд) |
| Обновление данных процесса | 300 мкс |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| -20 мА ... 20 мА | |
| Нагрузка / выходная нагрузка, выход тока | до 500 |
| Выходной сигнал, напряжение | 0 В ... 5 В |
| -5 В ... 5 В | |
| 0 В ... 10 В | |
| -10 В ... 10 В | |
| Нагрузка / выходная нагрузка, выход напряжения | > 2 к |
| Точность | тип. 0,1 % (конечного значения выходной области) |
| Допустимая длина кабеля | макс. 250 м |
Разделение потенциалов
| Испытательный участок | Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 5 В (логические устройства) / аналоговые выходы 500 В AC 50 Гц 1 мин. | |
| Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийные устройства) / аналоговые выходы 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| /th> | Аналоговые выходы / функциональное заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27240405 |
|---|---|
| eCl@ss 4.1 | 27240405 |
| eCl@ss 5.0 | 27242201 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
ETIM
| ETIM 3.0 | EC001599 |
|---|---|
| ETIM 4.0 | EC001435 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 39121311 |
| UNSPSC 12.01 | 39121311 |
| UNSPSC 13.2 | 32151602 |
