Описание

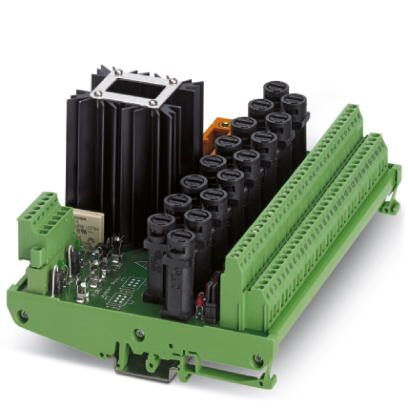

16-канальный аналоговый модуль ввода с винтовым зажимом, резервной схемой питания и дополнительной перемычкой на каждый канал. Предназначен для платы Yokogawa SAI 143.
Описание изделия
Данные модули были специально разработаны для подсоединения аналоговых карт ввода-вывода на полевом уровне при помощи подготовленных системных кабелей. Они имеют следующие характеристики:
- Передача по макс. 16 каналам
- Два параллельных системных соединения для резервных приложений
- Предохранитель и светодиод на каждый канал
- В зависимости от положения перемычки 2- или 3-проводное соединение для каждого канала
- Винтовой зажим
Возможность подсоединения следующих плат ввода:
SAI 143
Коммерческие данные
| Код заказа | 2905003 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4046356906937 |
| Вес/шт. (без упаковки) | 818,200 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|

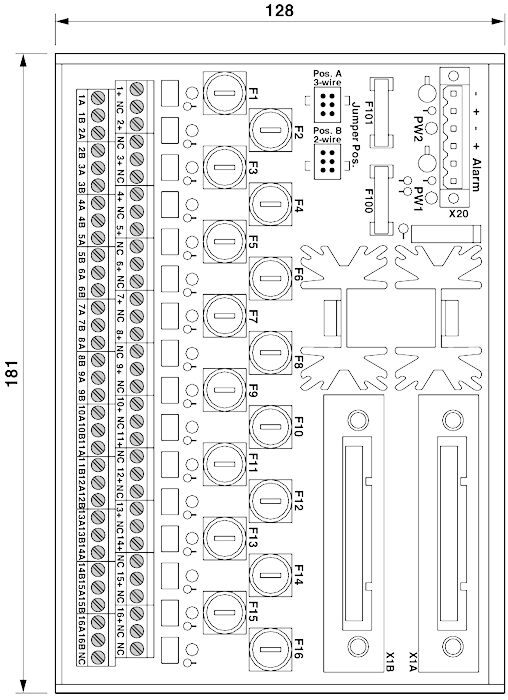

Размеры
| Ширина | 182 мм |
|---|---|
| Высота | 128 мм |
| Глубина | 94 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
|---|
Общие сведения
| Макс. допустимое рабочее напряжение | 24 В DC |
|---|---|
| Макс. допустимый ток (на ответвление) | 1 A |
| Макс. допустимый ток (раздельное питание) | 10 A |
| Монтажное положение | на выбор |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Винтовые зажимы |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 12 |
| Количество точек подключения | 1 |
| Полюсов | 66 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Совместимы с Yokogawa KS |
| Момент затяжки | 0,5 Нм |
| Количество точек подключения | 2 |
| Полюсов | 40 |
Данные по подключению Подключение 3
| Наименование, подключение | Питание |
|---|---|
| Тип подключения | Винтовые зажимы |
| Сечение жесткого провода | 0,34 мм ... 2,5 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 12 |
| Количество точек подключения | 1 |
| Полюсов | 6 |
Поддерживаемые устройства управления
| Управление | Yokogawa ProSafe-RS |
|---|---|
| - подходящие платы ввода-вывода | SAI143 |
Стандарты и предписания
| Наименование | Воздушные пути и пути утечки |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0,8 кВ (Основная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250313 |
|---|---|
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
ETIM
| ETIM 5.0 | EC002780 |
|---|---|
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
UNSPSC
| UNSPSC 13.2 | 39121432 |
|---|
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
