Описание
Программа поставок
Функция | Цифровые модули | ||

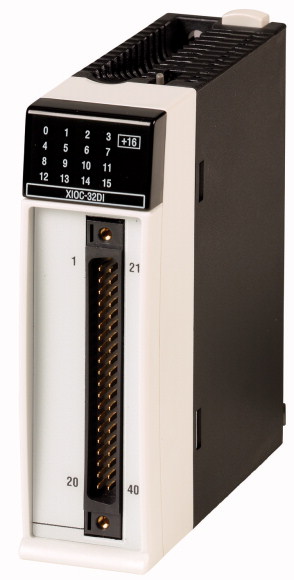

Компактная система ввода/вывода для подключения к XC100/200 модульным ПЛК XC100/200 при максимальном расширении 15 XI/OC-модулей по выбору винтовые клеммы или пружинные клеммы для цифровых/аналоговых модулей | |||
Описание | 32 входа, 24 В пост. тока |
Технические характеристики
Общая информация | |||
Стандарты и предписания | IEC/EN 61131-2 EN 50178 | ||
Температура окружающей среды | °C | 0 - +55 | |
Хранение | ? | °C | -25 - +70 |
Вибростойкость | 10 - 57 Гц ± 0,075 мм 57 - 150 Гц ± 1,0 г | ||
Удароустойчивость | g | 15 Длительность ударного воздействия 11 мс | |
Ударная прочность | 500 г/ 50 мм ±25 г | ||
Категория перенапряжения / степень загрязнения | II/2 | ||
Класс защиты | 1 | ||
Класс защиты | IP20 | ||
Излучаемые радиопомехи | DIN/EN 55011/22, Класс A | ||
Вес | кг | 0.16 | |
Электропитание | |||
Номинальное напряжение | Ue | В пост. тока | 24 (12) |
Допустимый диапазон | 20,4 до 28,8 (11,8 до 14,4) | ||
Питание при отсутствии напряжения | |||
Продолжительность провала | мс | 10 | |
Частота повторяемости | с | 1 | |
Остаточная пульсация | % | 5 | |
максимальная потеря мощности | Pv | W | 3.8 |
Входы | |||
Вид входа | Вход постоянного тока DC | ||
входное напряжение | В пост. тока | 24 | |
Допустимый диапазон | В пост. тока | 20.4-28.8 | |
входной ток | мА | тип. 4,3 | |
Сопротивление на входе | тип. 5,6 k? | ||
Уровень напряжения в соответствии с IEC 61131-2, тип предельного значения 1 | |||
ВКЛ. | В | 15 пост. тока | |
ВЫКЛ. | В | 5 пост. тока | |
Задержка на входе | |||
ВЫКЛ. -> ВКЛ. | мс | ||
Дребезг ВКЛ. | мс | 5 (тип. 4) | |
ВКЛ -> ВЫКЛ | мс | ||
Дребезг ВКЛ. | мс | 5 (тип. 4) | |
Каналы входа | Количество | 32 | |
Каналы с одинаковым опорным потенциалом | Количество | 32 | |
Гальваническое разделение | c оптронами | ||
Индикаторные элементы | 16 светодиод (зеленый), с возможностью переключения: 0 - 15, 16 - 31 | ||
Клеммы | XIOC-TERM32 (штекер и кабель) | ||
Количество | |||
внутренняя потребляемая мощность (5 В постоянного тока) | мА | тип.100 | |
Выходы | |||
защита от короткого замыкания | да | ||
защита от короткого замыкания | да | ||
указания | |||
Для клемм считается: штекеры и кабели не входят в комплект поставки. |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 3.8 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | 0 | |
Макс. рабочая температура | °C | 55 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
PLC's (EG000024) / PLC digital I/O-module (EC001419) | |||
Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / SPS digital input/output module (ecl@ss8.1-27-24-22-04 [AKE527011]) | |||
Supply voltage AC 50 Hz | V | 0 - 0 | |
Supply voltage AC 60 Hz | V | 0 - 0 | |
Supply voltage DC | V | 20.4 - 28.8 | |
Voltage type of supply voltage | DC | ||
Number of digital inputs | 32 | ||
Number of digital outputs | 0 | ||
Digital inputs configurable | No | ||
Digital outputs configurable | No | ||
Input current at signal 1 | mA | 4.3 | |
Permitted voltage at input | V | 20.4 - 28.8 | |
Type of voltage (input voltage) | DC | ||
Type of digital output | None | ||
Output current | A | 0 | |
Permitted voltage at output | V | 20.4 - 28.8 | |
Type of output voltage | DC | ||
Short-circuit protection, outputs available | No | ||
Redundancy | No | ||
Type of electric connection | Plug-in connection | ||
Time delay at signal exchange | ms | 0 - 0 | |
Suitable for safety functions | No | ||
Category according to EN 954-1 | |||
SIL according to IEC 61508 | None | ||
Performance level acc. to EN ISO 13849-1 | None | ||
Appendant operation agent (Ex ia) | No | ||
Appendant operation agent (Ex ib) | No | ||
Explosion safety category for gas | None | ||
Explosion safety category for dust | None | ||

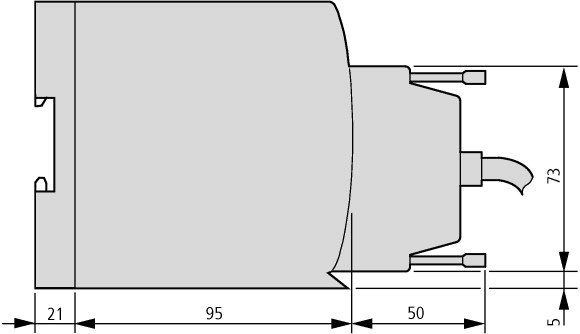

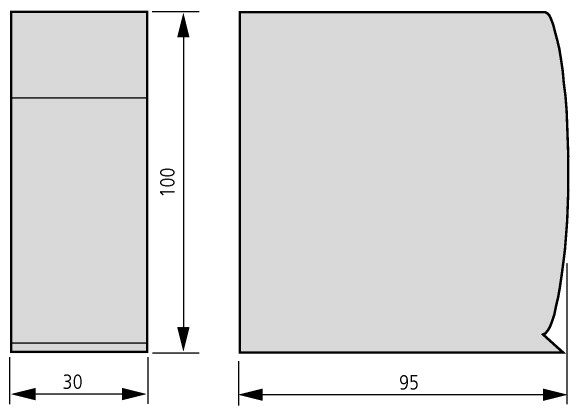

Width | mm | 30 | |
Height | mm | 100 | |
Depth | mm | 95 |
Апробации
Product Standards | IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking | ||
UL File No. | E135462 | ||
UL Category Control No. | NRAQ | ||
CSA File No. | 012528 | ||
CSA Class No. | 2252-01 | ||
North America Certification | UL listed, CSA certified | ||
Specially designed for North America | No | ||
Current Limiting Circuit-Breaker | No | ||
Degree of Protection | IEC: IP20, UL/CSA Type: - |
