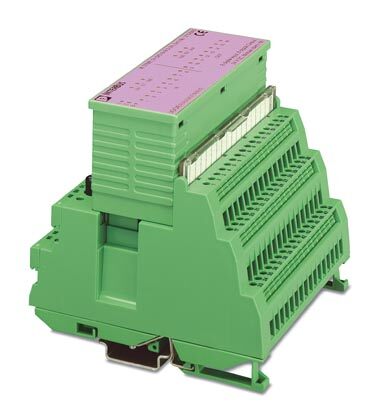

Модуль цифрового ввода-вывода INTERBUS-ST, 8 входов, 24 В DC, 8 выходов, 24 В DC, 2 А, степень защиты IP20, состоит из: клеммной части с винтовыми зажимами и электронного модуля
Описание изделия
Модуль цифрового ввода-вывода INTERBUS-ST К модулю цифрового ввода-вывода

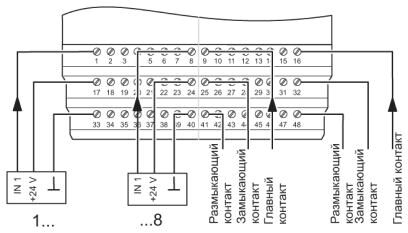

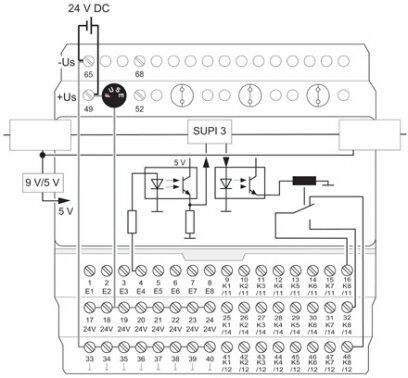

INTERBUS возможно подключение 8 датчиков и 8 исполнительных элементов по 3-проводной схеме.
В модуль устанавливается электронный блок. При возникновении неисправности достаточно заменить только электронный блок, при этом пассивный базовый клеммный блок остается на DIN-рейке.
Модули защищены от неправильной полярности, выходы дополнительно защищены от короткого замыкания предохранителями. Производится контроль состояния предохранителей, при возникновении сбоев соответствующие сигналы передаются устройству управления.
Подключение к защитному заземлению обеспечивается при установке модуля на DIN-рейку.
Состояние модулей легко определяется с помощью светодиодов состояния ввода-вывода и индикаторов диагностики шины.
Для индивидуальной маркировки на все модули могут быть установлены большие съемные держатели. Маркировка карточек производится вручную, с помощью плоттера или принтера. Для индивидуальной маркировки клемм могут дополнительно использоваться маркировочные полосы Zack.
Преимущества для Вас
- 8 цифровых выхода
- 8 цифровых входов
- 3-проводная схема подключения исполнительных устройств
- 3-проводная схема подключения датчиков
- Гальваническая развязка
- Индикаторы состояния и диагностики
- Установка на монтажной рейке
Коммерческие данные
| Код заказа | 2753708 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 189 (C-6-2017) |
| GTIN | 4017918062880 |
| Вес/шт. (без упаковки) | 710,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры

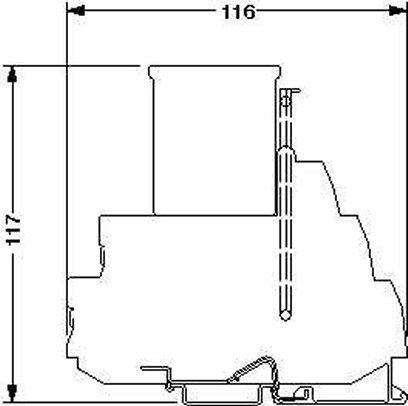

| Чертеж | |
|---|---|
| Ширина | 118 мм |
| Высота | 117 мм |
| Глубина | 116 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 75 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 86 кПа ... 108 кПа (1500 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (3500 м над уровнем моря) |
| Степень защиты | IP20 |
Интерфейсы
| Наименование | Локальная шина ST |
|---|---|
| Тип подключения | Штекер локальной шины ST |
| Скорость передачи данных | 500 кбит/с |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Тип подключения | Винтовые зажимы |
| Способ подключения | 3-проводная схема |
| Количество входов | 8 |
| Время срабатывания, типовое | 3 мс (тип.) |
| Наименование защиты | Защита от перегрузки |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 13 В DC ... 30 В DC |
| Номинальный входной ток при UIN | тип. 5 мА (на канал) |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Винтовые зажимы |
| Способ подключения | 3-проводная схема |
| Количество выходов | 8 |
| Наименование защиты | Защита от кор. зам. |
| Защита от перегрузки | |
| Максимальный выходной ток на 1 канал | 2 A |
| Максимальный выходной ток на 1 модуль / клемму | 16 A |
| Максимальный выходной ток на 1 группу | 8 A |
Питание электронного модуля
| Электропитание | 24 В DC |
|---|---|
| Диапазон напряжения питания | 20 В DC ... 30 В DC (с учетом пульсации) |
| Пульсация | 3,6 VSS в пределах допустимого диапазона напряжений |
| Потребляемый ток | 0,2 A |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 710 г |
Разделение потенциалов
| Испытательный участок | Логические схемы управления шиной / периферийные устройства 500 В AC 50 Гц 1 мин. |
|---|---|
| Периферийные устройства / защитный проводник 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
ETIM
| ETIM 2.0 | EC001430 |
|---|---|
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
