Артикул:
97308
32 980 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Вес, шт
—
137,000 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

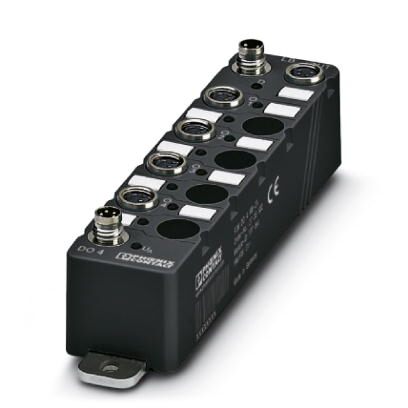

Это компактное устройство особенно хорошо подходит для использования в непосредственной близости к технологической линии. Особенности: 4 цифровых выходов, выдерживающих нагрузку в 2 А, точная диагностика каналов, защита от короткого замыкания и перегрузки, система быстрого подключения M8
Описание изделия
Устройство применяется для локальных шин Fieldline Modular M8, в начале которых устанавливаются устройства сопряжения с шиной Fieldline или Inline. Назначение: вывод цифровых сигналов.
Преимущества для Вас
- Также подключаются к станции Inline
- Оптимизированы для 30-милиметрового монтажного профиля
- Индикации рабочего состояния и диагностических сообщений
- Защита от короткого замыкания и перегрузок
- Проходное соединение с помощью штекерных разъемов М8
Коммерческие данные
| Код заказа | 2736932 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 217 (C-6-2017) |
| GTIN | 4046356087193 |
| Вес/шт. (без упаковки) | 137,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Подпись к рисунку | Вид сбоку (размеры в мм) |
| Ширина | 29,8 мм |
| Высота | 143 мм |
| Глубина | 26,5 мм |
| Указание по размерам | Линейные размеры с креплением |
| Расстояние между высверленными отверстиями | 133 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP65/IP67 |
Общие сведения
| Тип монтажа | Настенный монтаж |
|---|---|
| Вес нетто | 137 г |
Интерфейсы
| Наименование | Локальная шина Fieldline |
|---|---|
| Тип подключения | 2 разъема М8 |
| Обозначение, место соединения | Медный кабель |
| Скорость передачи данных | 500 кбит/с |
| Полюсов | 5 |
Питание электронного модуля
| Тип подключения | Разъем М8 |
|---|---|
| Наименование | UL |
| Полюсов | 4 |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 18 В DC ... 30 В DC (с учетом пульсации) |
| Ток питания | 3 A |
Потенциалы Fieldline
| Напряжение питания UL | 24 В DC |
|---|
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Разъем М8 |
| Способ подключения | 2-, 3-проводной кабель |
| Количество выходов | 4 |
| Наименование защиты | Защита от кор. зам. |
| Выходное напряжение | 24 В DC |
| Максимальный выходной ток на 1 канал | 2 A |
Разделение потенциалов
| Испытательный участок | К периферийному устройству 500 В AC |
|---|
Стандарты и предписания
| Механические испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 Нагрузка 30г, синусоидальная с положительным и отрицательным полупериодом |
|---|---|
| Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г на каждую ось | |
| Подключение согласно стандарту | CUL |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
ETIM
| ETIM 2.0 | EC001430 |
|---|---|
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
