Артикул:
99917
33 430 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

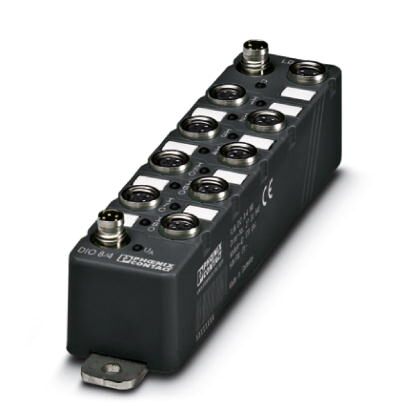

Это компактное устройство особенно подходит для использования в непосредственной близости к технологической линии. Особенности: 4 цифровых входа, 4 цифровых входа или выхода, выдерживающих нагрузку в 500 мА, точная диагностика каналов, защита от короткого замыкания / перегрузки, система быстрого подключения M8
Описание изделия
Устройство предназначено для локальной шины Fieldline Modular M8, соединение с которой реализовано на устройстве сопряжения Fieldline или Inline. Устройство предназначено для приема и передачи цифровых сигналов.
Преимущества для Вас
- Также подключаются к станции Inline
- Оптимизированы для 30-милиметрового монтажного профиля
- Индикации рабочего состояния и диагностических сообщений
- Защита от короткого замыкания и перегрузок
- Проходное соединение с помощью штекерных разъемов М8
Коммерческие данные
| Код заказа | 2773351 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 217 (C-6-2017) |
| GTIN | 4046356181686 |
| Вес/шт. (без упаковки) | 144,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Подпись к рисунку | Вид сбоку (размеры в мм) |
| Ширина | 29,8 мм |
| Высота | 143 мм |
| Глубина | 26,5 мм |
| Указание по размерам | Линейные размеры с креплением |
| Расстояние между высверленными отверстиями | 133 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP65/IP67 |
Общие сведения
| Тип монтажа | Настенный монтаж |
|---|---|
| Вес нетто | 144 г |
Интерфейсы
| Наименование | Локальная шина Fieldline |
|---|---|
| Тип подключения | Разъем М8 |
| Обозначение, место соединения | Медный кабель |
| Скорость передачи данных | 500 кбит/с |
| Полюсов | 4 |
Питание электронного модуля
| Тип подключения | Разъем М8 |
|---|---|
| Наименование | UL |
| Полюсов | 4 |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 18 В DC ... 30 В DC (с учетом пульсации) |
| Ток питания | 3 A |
Потенциалы Fieldline
| Напряжение питания UL | 24 В DC |
|---|
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | МЭК 61131-2, тип 1 |
| Тип подключения | Разъем М8 |

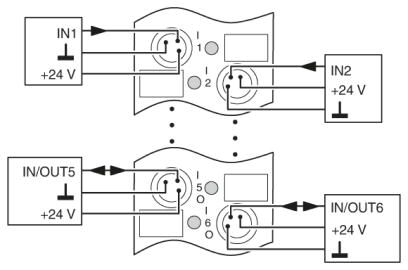

| Способ подключения | 2-, 3-проводной кабель |
| Количество входов | 8 (4 жестко настроенных, 4 программируемых) |
| Время фильтрации | 3 мс |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 13 В DC ... 30 В DC |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Разъем М8 |
| Способ подключения | 2-, 3-проводной кабель |
| Количество выходов | 4 (Можно использовать как вход) |
| Наименование защиты | Защита от кор. зам. |
| Выходное напряжение | 24 В DC |
| Максимальный выходной ток на 1 канал | 500 мА |
Разделение потенциалов
| Испытательный участок | К периферийному устройству 500 В AC |
|---|
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
ETIM
| ETIM 2.0 | EC001430 |
|---|---|
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
