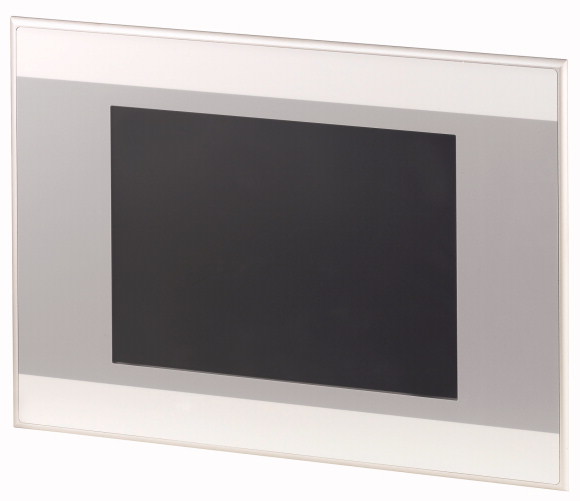

150601 панель оператора , 24VDC , 8,4 ", TFT, цветная , Ethernet , RS232, (PLC) (XV-152-D0-84TVR-10)

код заказа 139807Вставные модули связи (при необходимости)  нетСенсорный датчик  Стекло с пленкойПотеря мощности W14,5Технические характеристикиДисплейТип дисплея  Цветной дисплей, TFTДиагональ экрана Дюйм8,4Разрешение ПиксельVGA640 x 480Видимая поверхность мм170 x 128Количество цветов  64k цветовКонтрастный режим  типичн300:1Яркость cd/м2типичн250Фоновая подсветка  Светодиодпрограммное обеспечение регулирует яркостьСрок службы фоновой подсветки Hтипичн40000Резистивная опорная шайба чувствительного экрана  Сенсорный датчик (стекло с пленкой)УправлениеТехнология  Резистивный сенсорный экран4-проводнойСенсорный датчик  Стекло с пленкойсистемаПроцессор  RISC ЦП, 32 бит, 400 МГцвнутренняя память  DRAM (ОС, программная память, память данных): 64 МбNAND-Flash (используется для резервного копирования данных): доступно ок. 64 МБNVRAM (сохранённые данные): 125 кБNOR-флэш: 2 МБайтВнешняя память  Слот для карт памяти SD Memory Card: спецификация SDA 1.00Охлаждение  Охлаждение ЦПУ и системы без вентилятора, пассивное через свободный приток воздухаБуферизация часов реального времени   Батарея (срок службы)  CR2032 (190 мА/ч), не требует техобслуживания (впаян)Резервное время (в обесточенном состоянии)  тип. 10 летОперационная система  Windows CE 5.0 (включая лицензию)ПроектированиеПрограммное обеспечение для визуализации  GALILEOEPAMXSOFT-CODESYS-2XSOFT-CODESYS-3Программное обеспечение для программирования ПЛК  XSOFT-CODESYS-2XSOFT-CODESYS-3Интерфейсы, коммуникациявстроенные интерфейсы  1 x Ethernet 10/100 Мбит/с1 x RS2321 x USB-хост 2.01 x USB-устройствоЛицензия ПЛК  с возможностью модернизации с кодом заказа 142581 LIC-PLC-MXP-COMPACTUSB-устройство  USB 2.0, без гальванической развязкиМеста подключения  для карты SD: 1Ethernet  100Base-TX/10Base-TЭлектропитаниеНоминальное напряжение  24 В постоянного тока SELV (безопасное сверхнизкое напряжение)допустимое напряжение  Эффективно: 19,2-30,0 В постоянного тока (номинальное напряжение -20%/+25%)Абсолютное значение с волнистостью: 18,0-31,2 В пост. токаРабота от батареи: 18,0-31,2 В пост. тока (номинальное напряжение -25%/+30%)35 В постоянного тока на время < 100 мсПосадки напряжения  мс5 мс с момента пониженного напряжения (19,2 В постоянного тока)потребляемая мощностьPmax.Wмакс.12Примечание по поводу потребляемой мощности  Основное устройствоUSB-абонент на хосте USB: 2,5Всего: 9,5Потеря мощности W14,5Примечание по поводу потери мощности  Потеря мощности при потреблении тока 24 В12 Вт основное устройство + 2,5 Вт USB-модульПотребление токаIAТок длительной нагрузки = 0,6 (24 В пост. тока)Защита от неправильной полярности  даПредохранитель  да (недоступный плавкий предохранитель)Гальваническое разделение  гальваническое разделение потенциалов отсутствуетОбщая информацияМатериал корпуса  Металл, анодированныйИсполнение передней панели  Стандартная передняя поверхность со стандартной пленкой (закрытая по всей поверхности)Размеры (Ш x В x Г) мм275 x 208 x 54Монтаж  Расстояние: Ш x В x Г >= 30 мм (1,18")Наклон вертикальный : ± 45 ° (при естественной конвекции)Вес кг2.1Класс защиты (IEC/EN 60529, EN50178, VBG 4)  IP65 (спереди), IP20 (сзади)Корпус типа 4X (только для помещений)Допуски   Апробации  cUL (UL508)Взрывозащита (согласно ATEX 94/9/EG)  II 3D Ex II T70°C IP5x: зона 22, категория 3DКлассификации перевозки  DNV GL   Примененные стандарты и директивы   ЭМС  (со ссылкой на CE)EN 61000-6-2EN 61000-6-4EN 61131-2Стандарты продукции  EN 50178EN 61131-2Безопасность  EN 60950UL 60950Стандарты и предписания  Взрывозащита (со ссылкой на CE)ATEX 94/9/EС: зона 22, категория 3D (II 3D Ex tc IIIC T70°C IP6x):IEC/EN 60079-0IEC/EN 61241-0IEC/EN 61241-1Безопасность:IEC/EN 60950UL 508Стандарты продукта:EN 50178IEC/EN 61131-2ЭМС /со ссылкой на CE):IEC/EN 61000-6-2IEC/EN 61000-6-4IEC/EN 61131-2IEC/EN 61000-6-3Удароустойчивость gсогл. IEC 60068-2-27Вибрация  согласно IEC/EN 60068-2-6RoHS  соответствующийУсловия окружающей средыТемпература   Эксплуатация?°C0 - +50Хранение / транспорт?°C-20 - +60Мин. рабочая температура °C0Макс. рабочая температура °C+50Относительная влажность воздуха   относительная влажность  IEC/EN 5017810 - 95 %, без образования конденсатаПитающее напряжение UAuxНоминальное напряжениеUAuxВ24 V DC (-20/+25%)Остаточные пульсации входного напряжения %5Защита от неправильной полярности  дамакс. токImaxA3стойкость к коротким замыканиям  нет, внешнее устройство защиты FAZ Z3Гальваническое разделение  нетПитающее напряжение UPowПитающее напряжениеUPowВ24 DC -20 % + 25 %Остаточные пульсации входного напряжения %5Защита от неправильной полярности  даНоминальный токIA0.7с защитой от перегрузки  даТок включения и длительность A12,5 A/6 мсПотеря мощности при 24 В пост. тока W3,8Гальваническое разделение между UPow и напряжением питания SmartWire-DT 15 В  нетПитание при отсутствии напряжения мс10Частота повторяемости с1Индикация состояния СветодиоддаПитающее напряжение SmartWire-DTНоминальное напряжение UeВ14,5 ± 3 %макс. токImaxA0.7стойкость к коротким замыканиям  даПодсоединение питающего напряженияСпособ подключения  Вставные клеммыодножильный мм20,2 - 1,5тонкопроволочный с оконечной муфтой мм20,25 - 1,5UL/CSA, одно- или многожильный AWG24 - 16Сеть SmartWire-DTТип абонента  Главное устройство SmartWire-DTКоличество абонентов SmartWire-DT  58скорость передачи данных кБод125250Адресация  автоматическиИндикация состояния СветодиодМастер-светодиод SmartWire-DT: красный/зеленыйСветодиод конфигурации: красный/зеленыйПодключение  Разъем, 8-полюсныйСоединительный штекер  ножевая клемма SWD4-8MF2Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)Технические характеристики для подтверждения типа конструкции   Номинальный ток для указания потери мощностиInA0Потеря мощности на полюс, в зависимости от токаPvidW0Потеря мощности оборудования, в зависимости от токаPvidW0Статическая потеря мощности, не зависит от токаPvsW14.5Способность отдавать потери мощностиPveW0Мин. рабочая температура °C0Макс. рабочая температура °C50Проверка конструкции IEC/EN 61439   10.2 твёрдость материалов и деталей   10.2.2 Коррозионная стойкость  Требования производственного стандарта выполнены.10.2.3.1 Нагревостойкость изоляции  Требования производственного стандарта выполнены.10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве  Требования производственного стандарта выполнены.10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве  Требования производственного стандарта выполнены.10.2.4 Устойчивость к ультрафиолетовому излучению  По запросу10.2.5 Подъём  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.10.2.6 Испытание на удар  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.10.2.7 Ярлыки  Требования производственного стандарта выполнены.10.3 Класс защиты изоляции  Требования производственного стандарта выполнены.10.4 Воздушные промежутки и пути утечки тока  Требования производственного стандарта выполнены.10.5 Защита от удара электрическим током  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.10.6 Монтаж оборудования  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.10.7 Внутренние электрические цепи и соединения  Находится в сфере ответственности компании, монтирующей распределительные устройства.10.8 Подключения проводов, введённых снаружи  Находится в сфере ответственности компании, монтирующей распределительные устройства.10.9 Свойства изоляции   10.9.2 Электрическая прочность при рабочей частоте  Находится в сфере ответственности компании, монтирующей распределительные устройства.10.9.3 Прочность по отношению к импульсному напряжению  Находится в сфере ответственности компании, монтирующей распределительные устройства.10.9.4 Проверка оболочек кабелей из изолирующего материала  Находится в сфере ответственности компании, монтирующей распределительные устройства.10.10 Нагрев  Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.10.11 Стойкость к коротким замыканиям  Находится в сфере ответственности компании, монтирующей распределительные устройства.10.12 Электромагнитная совместимость  Находится в сфере ответственности компании, монтирующей распределительные устройства.10.13 Механическая функция  Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий) PLC's (EG000024) / Graphic panel (EC001412) Electric engineering, automation, process control engineering / Control / Operate and Observe (HMI) / Graphic panel (HMI) (ecl@ss8.1-27-24-23-02 [BAA722010])Supply voltage AC 50 Hz V0 - 0Supply voltage AC 60 Hz V0 - 0Supply voltage DC V20.4 - 28.8Voltage type of supply voltage  DCNumber of HW-interfaces industrial Ethernet  1Number of HW-interfaces PROFINET  0Number of HW-interfaces RS-232  1Number of HW-interfaces RS-422  0Number of HW-interfaces RS-485  0Number of HW-interfaces serial TTY  0Number of HW-interfaces USB  2Number of HW-interfaces parallel  0Number of HW-interfaces Wireless  0Number of HW-interfaces other  0With SW interfaces  YesSupporting protocol for TCP/IP  YesSupporting protocol for PROFIBUS  NoSupporting protocol for CAN  NoSupporting protocol for INTERBUS  NoSupporting protocol for ASI  NoSupporting protocol for KNX  NoSupporting protocol for MODBUS  YesSupporting protocol for Data-Highway  NoSupporting protocol for DeviceNet  NoSupporting protocol for SUCONET  NoSupporting protocol for LON  NoSupporting protocol for PROFINET IO  NoSupporting protocol for PROFINET CBA  NoSupporting protocol for SERCOS  NoSupporting protocol for Foundation Fieldbus  NoSupporting protocol for EtherNet/IP  YesSupporting protocol for AS-Interface Safety at Work  NoSupporting protocol for DeviceNet Safety  NoSupporting protocol for INTERBUS-Safety  NoSupporting protocol for PROFIsafe  NoSupporting protocol for SafetyBUS p  NoSupporting protocol for other bus systems  YesRadio standard Bluetooth  NoRadio standard WLAN 802.11  NoRadio standard GPRS  NoRadio standard GSM  NoRadio standard UMTS  NoIO link master  NoType of display  TFTWith colour display  YesNumber of colours of the display  65536Number of grey-scales/blue-scales of display  0Screen diagonal inch8.4Number of pixels, horizontal  640Number of pixels, vertical  480Useful project memory/user memory kByte64000With numeric keyboard  YesWith alpha numeric keyboard  YesNumber of function buttons, programmable  0Number of buttons with LED  0Number of system buttons  1With touch screen  YesWith message indication  YesWith message system (incl. buffer and confirmation)  YesProcess value representation (output) possible  YesProcess default value (input) possible  YesWith recipes  YesNumber of password levels  200Printer output available  YesNumber of online languages  100Additional software components, loadable  YesDegree of protection (IP), front side  IP65Operation temperature °C0 - 50Rail mounting possible  NoWall mounting/direct mounting  NoSuitable for safety functions  NoWidth of the front mm275Height of the front mm208Built-in depth mm47АпробацииProduct Standards   UL508, cULus; IEC/EN 61131-2, CEUL File No.   E205091UL Category Control No.   NRAQCSA File No.   UL report applies to US and CanadaCSA Class No.   -North America Certification   Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru" />
