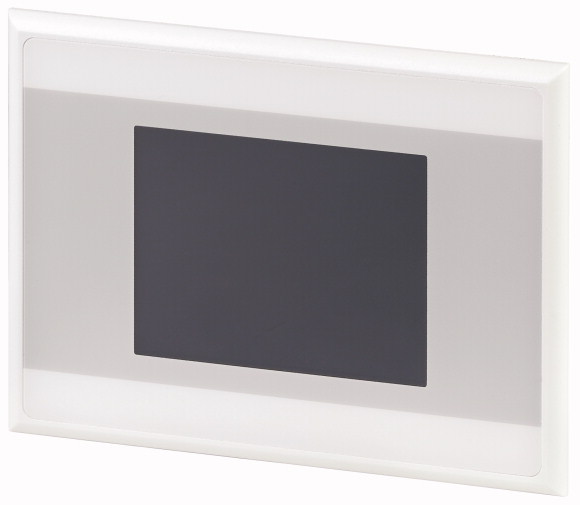

![140017 панель оператора , 24VDC , 3,5" , TFT, монохромная , Ethernet, RS485 , Profibus, PLC (XV-102-B8-35MQR-10-PLC)](/upload/iblock/897/i6eb4ksdin538sqaudelc88z3h7dsapp.jpg "140017 панель оператора , 24VDC , 3,5" , TFT, монохромная , Ethernet, RS485 , Profibus, PLC (XV-102-B8-35MQR-10-PLC)")
Артикул:
112036
121 890 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
В наличии
—
Да
Срок поставки
—
6-7 недель
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание
Программа поставок
Ассортимент | XV100 3,5" | |
Ассортимент | XV-102 | |
Функция | Дисплей с функцией ПЛК (ПЛК встроен) | |
общие признаки конструктивного ряда | Интерфейс Ethernet USB-устройство Слот для карты SD Допуски UL508, cUL | |
Тип дисплея | Черно-белый дисплей, TFT | |
Технология чувствительного экрана | Резистивный сенсорный экран | |
Количество цветов | 32 градаций серого | |
Разрешение | Пиксель | QVGA 320 x 240 |
Вертикальное проектирование | да | |
Диагональ экрана | Дюйм | 3,5 |
исполнение | Корпус и передняя панель из пластика | |
Операционная система | Windows CE 5.0 (включая лицензию) | |
Лицензия ПЛК | Включая лицензию ПЛК | |
Лицензионные сертификаты для встроенных портов | при необходимости расширяемые, см. дополнительное оснащение -> сертификаты, подтверждающие наличие лицензии | |
встроенные интерфейсы | 1 x Ethernet 10/100 Мбит/с 1 x USB-устройство 1 x PROFIBUS/MPI 1 x RS485 | |
Исполнение передней панели | Стандартная передняя поверхность со стандартной пленкой (закрытая по всей поверхности) | |
Применение | Монтаж | |
Места подключения | для карты SD: 1 | |
Карта памяти для автоматизации | на выбор с картой SD -> код заказа 139807 | |
Вставные модули связи (при необходимости) | нет | |
Сенсорный датчик | Стекло с пленкой | |
Потеря мощности | W | 5 |
Технические характеристики
| Дисплей | |||
Тип дисплея | Черно-белый дисплей, TFT | ||
Диагональ экрана | Дюйм | 3,5 | |
Разрешение | Пиксель | QVGA 320 x 240 | |
Видимая поверхность | мм | 70 x 53 | |
Количество цветов | 32 градаций серого | ||
Контрастный режим | типичн300:1 | ||
Яркость | cd/м2 | типичн250 | |
Фоновая подсветка | Светодиод программное обеспечение регулирует яркость | ||
Срок службы фоновой подсветки | H | типичн40000 | |
Резистивная опорная шайба чувствительного экрана | Сенсорный датчик (стекло с пленкой) | ||
| Управление | |||
Технология | Резистивный сенсорный экран 4-проводной | ||
Сенсорный датчик | Стекло с пленкой | ||
| система | |||
Процессор | RISC ЦП, 32 бит, 400 МГц | ||
внутренняя память | DRAM (ОС, программная память, память данных): 64 Мб NAND-Flash (используется для резервного копирования данных): доступно ок. 128 МБ NVRAM (сохранённые данные): доступно ок. 32 кБ | ||
Внешняя память | Слот для карт памяти SD Memory Card: спецификация SDA 1.00 | ||
Охлаждение | Охлаждение ЦПУ и системы без вентилятора, пассивное через свободный приток воздуха | ||
Буферизация часов реального времени | |||
Батарея (срок службы) | Не требует обслуживания | ||
Резервное время (в обесточенном состоянии) | тип. 10 лет | ||
Операционная система | Windows CE 5.0 (включая лицензию) | ||
| Проектирование | |||
Программное обеспечение для визуализации | GALILEO EPAM XSOFT-CODESYS-2 XSOFT-CODESYS-3 | ||
Программное обеспечение для программирования ПЛК | XSOFT-CODESYS-2 XSOFT-CODESYS-3 | ||
| Интерфейсы, коммуникация | |||
встроенные интерфейсы | 1 x Ethernet 10/100 Мбит/с 1 x USB-устройство 1 x PROFIBUS/MPI 1 x RS485 | ||
Лицензия ПЛК | Включая лицензию ПЛК | ||
USB-устройство | USB 2.0, без гальванической развязки | ||
RS-485 | RS-485, без гальванической развязки (штекер SUB-D 9-полюсный, UNC) | ||
Profibus | PROFIBUS DP, без гальванической развязки, макс. 1,5 Мбит/с (гнездо SUB-D 9-полюсн., UNC) | ||
Места подключения | для карты SD: 1 | ||
Ethernet | 100Base-TX/10Base-T | ||
| Электропитание | |||
Номинальное напряжение | 24 В постоянного тока SELV (безопасное сверхнизкое напряжение) | ||
допустимое напряжение | Эффективно: 19,2-30,0 В постоянного тока (номинальное напряжение -20%/+25%) Абсолютное значение с волнистостью: 18,0-31,2 В пост. тока Работа от батареи: 18,0-31,2 В пост. тока (номинальное напряжение -25%/+30%) 35 В постоянного тока на время | ||
Посадки напряжения | мс | 5 мс с момента пониженного напряжения (19,2 В постоянного тока) | |
потребляемая мощность | Pmax. | W | макс.5 |
Потеря мощности | W | 5 | |
Примечание по поводу потери мощности | Потеря мощности при потреблении тока 24 В, все разъемы подсоединены | ||
Защита от неправильной полярности | да | ||
Предохранитель | да (недоступный плавкий предохранитель) | ||
Гальваническое разделение | гальваническое разделение потенциалов отсутствует | ||
| Общая информация | |||
Материал корпуса | Пластик, серый | ||
Исполнение передней панели | Стандартная передняя поверхность со стандартной пленкой (закрытая по всей поверхности) | ||
Размеры (Ш x В x Г) | мм | 136 x 100 x 30 | |
Монтаж | Расстояние: Ш x В x Г >= 30 мм (1,18") Наклон вертикальный : ± 45 ° (при естественной конвекции) | ||
Вес | кг | 0.3 | |
Класс защиты (IEC/EN 60529, EN50178, VBG 4) | IP65 (спереди), IP20 (сзади) | ||
Допуски | |||
Апробации | cUL (UL508) | ||
Взрывозащита (согласно ATEX 94/9/EG) | II 3D Ex II T70°C IP5x: зона 22, категория 3D | ||
Классификации перевозки | DNV GL | ||
Примененные стандарты и директивы | |||
ЭМС | (со ссылкой на CE) EN 61000-6-2 EN 61000-6-4 EN 61131-2 | ||
Стандарты продукции | EN 50178 EN 61131-2 | ||
Безопасность | EN 60950 UL 60950 | ||
Удароустойчивость | g | согл. IEC 60068-2-27 | |
Вибрация | согласно IEC/EN 60068-2-6 | ||
RoHS | соответствующий | ||
| Условия окружающей среды | |||
Температура | |||
Эксплуатация | ? | °C | 0 - +50 |
Мин. рабочая температура | °C | 0 | |
Макс. рабочая температура | °C | +50 | |
Относительная влажность воздуха | |||
относительная влажность | 10 - 95 %, без образования конденсата | ||
| Питающее напряжение UAux | |||
Номинальное напряжение | UAux | В | 24 V DC (-20/+25%) |
Защита от неправильной полярности | да | ||
Гальваническое разделение | нет | ||
| Питающее напряжение UPow | |||
Питающее напряжение | UPow | В | 24 DC -20 % + 25 % |
Остаточные пульсации входного напряжения | % | 5 | |
Защита от неправильной полярности | да |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 5 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | 0 | |
Макс. рабочая температура | °C | 50 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | По запросу | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Graphic panel (EC001412) | ||
| Electric engineering, automation, process control engineering / Control / Operate and Observe (HMI) / Graphic panel (HMI) (ecl@ss8.1-27-24-23-02 [BAA722010]) | ||
Supply voltage AC 50 Hz | V | 0 - 0 |
Supply voltage AC 60 Hz | V | 0 - 0 |
Supply voltage DC | V | 20.4 - 28.8 |
Voltage type of supply voltage | DC | |
Number of HW-interfaces industrial Ethernet | 1 | |
Number of HW-interfaces PROFINET | 0 | |
Number of HW-interfaces RS-232 | 0 | |
Number of HW-interfaces RS-422 | 0 | |
Number of HW-interfaces RS-485 | 1 | |
Number of HW-interfaces serial TTY | 0 | |
Number of HW-interfaces USB | 1 | |
Number of HW-interfaces parallel | 0 | |
Number of HW-interfaces Wireless | 0 | |
Number of HW-interfaces other | 1 | |
With SW interfaces | Yes | |
Supporting protocol for TCP/IP | Yes | |
Supporting protocol for PROFIBUS | Yes | |
Supporting protocol for CAN | No | |
Supporting protocol for INTERBUS | No | |
Supporting protocol for ASI | No | |
Supporting protocol for KNX | No | |
Supporting protocol for MODBUS | Yes | |
Supporting protocol for Data-Highway | No | |
Supporting protocol for DeviceNet | No | |
Supporting protocol for SUCONET | No | |
Supporting protocol for LON | No | |
Supporting protocol for PROFINET IO | No | |
Supporting protocol for PROFINET CBA | No | |
Supporting protocol for SERCOS | No | |
Supporting protocol for Foundation Fieldbus | No | |
Supporting protocol for EtherNet/IP | Yes | |
Supporting protocol for AS-Interface Safety at Work | No | |
Supporting protocol for DeviceNet Safety | No | |
Supporting protocol for INTERBUS-Safety | No | |
Supporting protocol for PROFIsafe | No | |
Supporting protocol for SafetyBUS p | No | |
Supporting protocol for other bus systems | Yes | |
Radio standard Bluetooth | No | |
Radio standard WLAN 802.11 | No | |
Radio standard GPRS | No | |
Radio standard GSM | No | |
Radio standard UMTS | No | |
IO link master | No | |
Type of display | TFT | |
With colour display | No | |
Number of colours of the display | 32 | |
Number of grey-scales/blue-scales of display | 32 | |
Screen diagonal | inch | 3.5 |
Number of pixels, horizontal | 320 | |
Number of pixels, vertical | 240 | |
Useful project memory/user memory | kByte | 64000 |
With numeric keyboard | Yes | |
With alpha numeric keyboard | Yes | |
Number of function buttons, programmable | 0 | |
Number of buttons with LED | 0 | |
Number of system buttons | 1 | |
With touch screen | Yes | |
With message indication | Yes | |
With message system (incl. buffer and confirmation) | Yes | |
Process value representation (output) possible | Yes | |
Process default value (input) possible | Yes | |
With recipes | Yes | |
Number of password levels | 200 | |
Printer output available | Yes | |
Number of online languages | 100 | |
Additional software components, loadable | Yes | |
Degree of protection (IP), front side | IP65 | |
Operation temperature | °C | 0 - 50 |
Rail mounting possible | No | |
Wall mounting/direct mounting | No | |
Suitable for safety functions | No | |
Width of the front | mm | 136 |
Height of the front | mm | 100 |
Built-in depth | mm | 25 |
Апробации
| Product Standards | UL 60950-01; CSA-C22.2 No. 60950-1; IEC/EN 61131-2; CE marking |
| UL File No. | E208621 |
| UL Category Control No. | NWGQ2 |
| CSA File No. | UL report applies to both US and Canada |
| CSA Class No. | NWGQ8 |
| North America Certification | UL recognized, certified by UL for use in Canada |
| Conditions of Acceptability | The investigated Pollution Degree is: 2 The following end-product enclosures are required: Fire The unit must be supplied via a SELV source. The provided Ethernet Connection is only allowed to connect to inhouse networks. |
| Specially designed for North America | No |
| Current Limiting Circuit-Breaker | No |
| Degree of Protection | IEC: IP65, UL/CSA Type: - |
