Описание
Программа поставок
Ассортимент | Управляющее реле easyRelay | ||
Ассортимент | Координаторы SmartWire-DT | ||

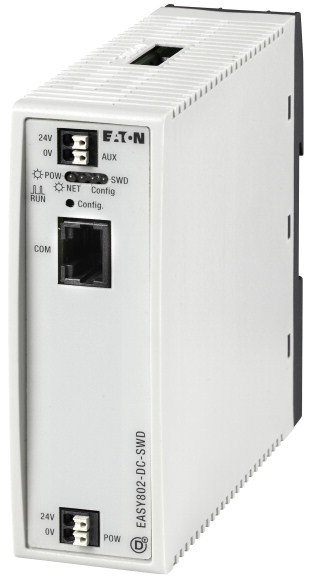

Основная функция | easy800 с SmartWire-DT | ||
Описание | объединяет в себе функцинальность easy800 с возможностью прямого подключения к коммуникационной системе SmartWire-DT до 99 карт SmartWire-Darwin в общей сложности с числом цифровых выходов до 166 и/или до 128 аналоговых входов/выходов, подключаемых через ветвь SmartWire-Darwin | ||
Входы | |||
SmartWire-DT | 83 | ||
Выходы | |||
SmartWire-DT | 83 | ||
Дополнительные особенности | |||
дисплей | без дисплея, без клавиатуры | ||
Часы реального времени | |||
Модули расширения | SmartWire-DT | ||
Питающее напряжение | 24 В пост. тока | ||
Программное обеспечение | EASY-SOFT-PRO | ||
указания Аппаратно-обусловленные функции, например, быстрые счётчики, выход PWM, встроенный аналоговый вход/выход, не поддерживаются |
Технические характеристики
Общее | |||
Стандарты и положения | EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27 | ||
Размеры (Ш x В x Г) | мм | 35 x 110 x 125,5 (2 установочных мест) | |
Вес | кг | 0.16 | |
Монтаж | DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение) | ||
Поперечные сечения соединения | |||
одножильный | мм2 | 0,2 - 1,5 (AWG 24 - 16) | |
тонкопроволочный с оконечной муфтой | мм2 | 0,2 - 1,5 (AWG 24 - 16) | |
Климатические внешние условия | |||
Рабочая температура | °C | согласно IEC 60068-2-1, -25 - +55 | |
Конденсация | Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
Хранение | ? | °C | согл. IEC 60068-2-1, -2, -14 -40 - +70 |
относительная влажность воздуха | % | согласно IEC 60068-2-30, IEC 60068-2-78 5 - 95 | |
Давление воздуха (эксплуатация) | hPa | 795 - 1080 | |
Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
Колебания | 3,5 мм / 1 г | Гц | согласно IEC 60068-2-6 постоянная амплитуда 0,15 мм: 10 - 57 постоянное ускорение 2 г: 57 - 150 |
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс | Шоки | 18 | |
Падение (IEC/EN 60068-2-31) | Высота падения | мм | 50 |
свободное падение, в упаковке (IEC/EN 60068-2-32) | M | 0.3 | |
установочное положение | вертикально или горизонтально | ||
Электромагнитная совместимость (ЭМС) | |||
Категория перенапряжения / степень загрязнения | III/2 | ||
Электростатическая разрядка (ESD) | |||
примененный стандарт | согласно IEC EN 61000-4-2 | ||
Выход воздуха | кВ | 8 | |
Разряд контакта | кВ | 6 | |
электромагнитные поля (RFI), согласно IEC EN 61000-4-3 | V/m | 0,8 - 1,0 ГГц: 10 1,4 - 2 ГГц: 3 2,0 - 2,7 ГГц: 1 | |
Подавление радиочастотных помех | EN 55011 Класс B | ||
Импульсное напряжение | кВ | согласно IEC/EN 61000-4-4 Кабели питания: 2 Сигнальные провода: 2 Ветвь SWD: 2 | |
мощные импульсы (скачок напряжения) | согласно IEC/EN 61000-4-5 1 кВ (кабели питания симметричные) | ||
Впуск согласно IEC/EN 61000-4-6 | В | 10 | |
Прочность изоляции | |||
Измерение воздушных зазоров и путей утечки тока | EN 50178, UL 508, CSA C22.2, No. 142 | ||
Прочность изоляции | EN 50178 | ||
Буферизация часов реального времени | |||
Буферизация часов реального времени | |||
резервное время (часы) при полностью заряженном суперконденсаторе Срок службы (годы) | |||
Точность часов реального времени на входах | с/день | тип. ± 2 (± 0,2 ч/год) | |
в зависимости от температуры окружающей среды возможны колебания до ± 5 с./день (± 0,5 ч/год) | |||
Точность воспроизведения реле времени | |||
Точность реле времени (от значения) | % | ±0.02 | |
Разрешение | |||
Диапазон „S” | мс | 5 | |
Диапазон „M:S” | с | 1 | |
Диапазон „H:M” | мин | 1 | |
Остаточная память | |||
Циклы записи памяти с остаточной индукцией (минимум) | 1014 (циклы чтения/записи) | ||
Электропитание | |||
Номинальное напряжение | Ue | В | 24 пост. тока (-15/+20%) |
Допустимый диапазон | Ue | 20.4 - 28.8 V DC | |
Остаточная пульсация | % | 5 | |
Защита от неправильной полярности | да | ||
входной ток | тип. 500 мА при Ue | ||
Ток и длительность включения | A | 12,5 на 6 мс | |
Посадки напряжения | мс | ||
Предохранитель | A | 3 A (T) (напр. FAZ C3) | |
Потеря мощности | P | W | тип.1 |
Примечание по поводу потери мощности | Потребление тока при 24 В пост. тока | ||
Питающее напряжение UAux | |||
Номинальное напряжение | UAux | В | 24 V DC (-15/+20%) |
Допустимый диапазон | 20.4 - 28.8 V DC | ||
Выходное напряжение SWD-OUT | Ue - 0.3 V | ||
Защита от неправильной полярности | да | ||
Остаточные пульсации входного напряжения | % | 5 | |
макс. ток | Imax | A | 3 (IEC) 2 (UL) |
стойкость к коротким замыканиям | нет | ||
Потеря мощности | W | тип. 1 Вт при 24 В пост. тока | |
Гальваническое разделение | для электропитания POW: да для интерфейса COM: да для SmartWire-DT: да | ||
Потеря мощности | P | W | 1 |
Питающее напряжение SmartWire-DT | |||
Номинальное напряжение | Ue | В | 14.5 ± 3 % |
макс. ток | Imax | A | 0.4 |
стойкость к коротким замыканиям | да | ||
Гальваническое разделение | для электропитания POW: нет для интерфейса COM: да для AUX: да | ||
Сеть SmartWire-DT | |||
Тип абонента | Главное устройство | ||
Количество абонентов SmartWire-DT | макс.99 | ||
скорость передачи данных | кБод | 125/250 | |
Адресация | автоматически (кнопкой конфигурации) | ||
Индикация состояния | Светодиод | Светодиод SWD: оранжевый/зеленый/красный Светодиод конфигурации: зелёный/красный | |
Подключение | Разъем, 8-полюсный | ||
Соединительный штекер | ножевая клемма SWD4-8MF2 | ||
Заглушка шины | со стороны устройства: встроенный Конец ветви SWD с SWD4-RC8-10 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 5 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 55 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
PLC's (EG000024) / Logic module (EC001417) | |||
Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / Logic module (ecl@ss8.1-27-24-22-16 [AKE539011]) | |||
Supply voltage AC 50 Hz | V | 0 - 0 | |
Supply voltage AC 60 Hz | V | 0 - 0 | |
Supply voltage DC | V | 20.4 - 28.8 | |
Voltage type of supply voltage | DC | ||
Switching current | A | 0 | |
Number of analogue inputs | 0 | ||
Number of analogue outputs | 0 | ||
Number of digital inputs | 0 | ||
Number of digital outputs | 0 | ||
With relay output | No | ||
Number of HW-interfaces industrial Ethernet | 0 | ||
Number of HW-interfaces PROFINET | 0 | ||
Number of HW-interfaces RS-232 | 0 | ||
Number of HW-interfaces RS-422 | 0 | ||
Number of HW-interfaces RS-485 | 0 | ||
Number of HW-interfaces serial TTY | 0 | ||
Number of HW-interfaces USB | 0 | ||
Number of HW-interfaces parallel | 0 | ||
Number of HW-interfaces Wireless | 0 | ||
Number of HW-interfaces other | 3 | ||
With optical interface | No | ||
Supporting protocol for TCP/IP | No | ||
Supporting protocol for PROFIBUS | No | ||
Supporting protocol for CAN | No | ||
Supporting protocol for INTERBUS | No | ||
Supporting protocol for ASI | No | ||
Supporting protocol for KNX | No | ||
Supporting protocol for MODBUS | No | ||
Supporting protocol for Data-Highway | No | ||
Supporting protocol for DeviceNet | No | ||
Supporting protocol for SUCONET | No | ||
Supporting protocol for LON | No | ||
Supporting protocol for PROFINET IO | No | ||
Supporting protocol for PROFINET CBA | No | ||
Supporting protocol for SERCOS | No | ||
Supporting protocol for Foundation Fieldbus | No | ||
Supporting protocol for EtherNet/IP | No | ||
Supporting protocol for AS-Interface Safety at Work | No | ||
Supporting protocol for DeviceNet Safety | No | ||
Supporting protocol for INTERBUS-Safety | No | ||
Supporting protocol for PROFIsafe | No | ||
Supporting protocol for SafetyBUS p | No | ||
Supporting protocol for other bus systems | Yes | ||
Radio standard Bluetooth | No | ||
Radio standard WLAN 802.11 | No | ||
Radio standard GPRS | No | ||
Radio standard GSM | No | ||
Radio standard UMTS | No | ||
IO link master | No | ||
Redundancy | No | ||
With display | No | ||
Degree of protection (IP) | IP20 | ||
Basic device | Yes | ||
Expandable | Yes | ||
Expansion device | No | ||
With timer | Yes | ||
Rail mounting possible | Yes | ||
Wall mounting/direct mounting | Yes | ||
Front build in possible | No | ||
Rack-assembly possible | No | ||
Suitable for safety functions | No | ||
Category according to EN 954-1 | |||
SIL according to IEC 61508 | None | ||
Performance level acc. to EN ISO 13849-1 | None | ||
Appendant operation agent (Ex ia) | No | ||
Appendant operation agent (Ex ib) | No | ||
Explosion safety category for gas | None | ||
Explosion safety category for dust | None | ||
Width | mm | 35 | |
Height | mm | 110 | |
Depth | mm | 125.5 |
Апробации
Product Standards | IEC/EN see Technical Data; UL508; CSA C22.2 No. 142-M1987 | ||
UL File No. | E135462 | ||
UL Category Control No. | NRAQ, NRAQ7 | ||
CSA File No. | UL report applies to both US and Canada | ||
CSA Class No. | 2252-01 + 2258-02 | ||
North America Certification | UL listed, certified by UL for use in Canada | ||
Degree of Protection | IEC: IP20, UL/CSA Type: - |
