ПО для конфигурирования сети, для INTERBUS 4-го поколения
Описание изделия
Шинная система, рассчитанная на открытую и гибкую архитектуру контроллеров, должна предлагать пользователю такую концепцию, которая обеспечивает унифицированный и независимый от производителя подход в части использования и диагностики системы согласно принципу нейтралитета производителя. Для INTERBUS разработано программное обеспечение для проектирования, ввода в эксплуатацию и диагностики CMD (Configuration Monitoring Diagnostics), существенными характеристиками которого являются независимость от применяемой системы управления и гибкость в отношении расширений программы, новых функций и утилит. Так, например, группа пользователей DRIVECOM предлагает сервисные программы для настройки параметров приводов в соответствии с профилем DRIVECOM.
Для соответствия требованиям пользователей в данном ПО используются наши новейшие знания по теме INTERBUS.
CMD для всех фаз:
CMD является вспомогательным средством, которое может использоваться на протяжении всего жизненного цикла установки, от планирования и проектирования до ввода в эксплуатацию, контроля работы и диагностики при обслуживании. Для пользователя это означает: избежание издержек и затрат на освоение нескольких программных инструментов.
При помощи ПО CMD пользователь может задавать конфигурацию установки для INTERBUS на фазе разработки проекта. Точкам ввода-вывода могут быть присвоены логические адреса или переменные, которые позже используются управляющей программой для допуска к децентрализованным устройствам ввода-вывода.
При вводе в эксплуатацию можно проводить тестирование работы частей установки при помощи встроенной функции мониторинга.
CMD работает с операционными системами Windows для стандартных ПК (Windows® NT 4.0 SP6, Windows® 2000, Windows® XP). Привычная оболочка упрощает начало работы с программой и вместе с этим делает обслуживание всей системы INTERBUS безопасным.
ПО CMD G4 не допущены до применения с операционными системами Windows 7 и выше. Более новое ПО Config+ поддерживает также актуальные и будущие операционные системы.
Коммерческие данные
| Код заказа | 2721442 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 45 (AX-2009) |
| GTIN | 4017918132354 |
| Вес/шт. (без упаковки) | 242,890 GRM |
Лицензионная информация
| Цель использования программного обеспечения | Конфигурационное ПО |
|---|---|
| Диагностическое | |
| Сбор данных | |
| Коммуникация | |
| Ввод в эксплуатацию | |
| Техническое обслуживание | |
| DIN EN 61131-3 соответствует | |
| Безопасность (надежность) |
Функциональность
| Основные функции | Выполнение основных команд (пуск / останов / ...) |
|---|---|
| Ввод данных о структуре шины | |
| Распознавание / представление аварийных состояний (текстовые сообщения из базы данных) | |
| Сохранение диагностической информации в о флеш-памяти или в памяти для параметров контроллера | |
| Диагностика оптоволоконных каналов INTERBUS (контроль качества передачи) | |
| Сравнение конфигураций различных топологий Ethernet (настройка параметров физической сети) | |
| Считывание данных диагностических архивов контроллера (Controller Diagnose Archives) | |
| Встроенная функция | Диагностика |
| Анализ | |
| Сбор данных | |
| Ввод в эксплуатацию | |
| Коммуникация | |
| Конфигурирование | |
| Техническое обслуживание | |
| Поддерживаемые типы контроллеров | Платы контроллеров INTERBUS 4-го поколения |
| Количество точек ввода-вывода | не имеет значения |
Аппаратные требования
| ПЗУ | 62 Мбайт |
|---|---|
| Оперативная память (ОЗУ) | > 10 Мбайт |
| Указание, ОЗУ | Рекомендуется 16 Мбайт и более |
| ЦП | Мин. 80486 / 33 МГц |
| Интерфейсы | Свободный последовательный интерфейс для установления он-лайновой связи |
| Оптический дисковод | CD-ROM |
| Разрешение монитора | SVGA mit min. 800 x 600 |
| Пульт управления | Клавиатура, мышь |
Требования к программному обеспечению
| Операционная система | Windows® 2000 |
|---|---|
| Windows® XP | |
| Windows® NT 4.0 SP6 | |
| Указание относительно ОС | Без поддержки Windows® 7 и более новых операционных систем |

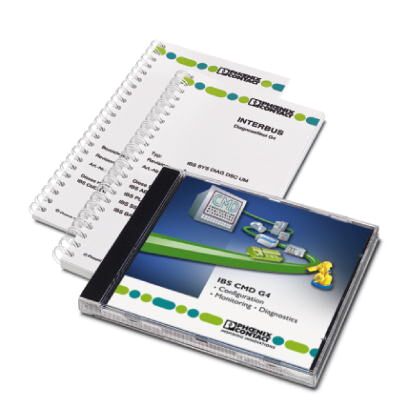

Комплект поставки
| Комплект поставки | Программное обеспечение на CD, руководство (быстрый ввод в эксплуатацию), руководство по поиску неисправностей |
|---|
Классификация
eCl@ss
| eCl@ss 4.0 | 27250270 |
|---|---|
| eCl@ss 4.1 | 27250270 |
| eCl@ss 5.0 | 27242501 |
| eCl@ss 5.1 | 27242500 |
| eCl@ss 6.0 | 27242500 |
| eCl@ss 7.0 | 27242501 |
| eCl@ss 8.0 | 27242501 |
| eCl@ss 9.0 | 27242501 |
ETIM
| ETIM 2.0 | EC001435 |
|---|---|
| ETIM 3.0 | EC001435 |
| ETIM 4.0 | EC000809 |
| ETIM 5.0 | EC000809 |
| ETIM 6.0 | EC000809 |
| ETIM 7.0 | EC000809 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43232401 |
| UNSPSC 13.2 | 43233603 |
