Описание
повторитель питания, с винтовыми клеммами, входной сигнал: (0)4..20 мA, выходной сигнал: (0)4..20 мA
Описание изделия

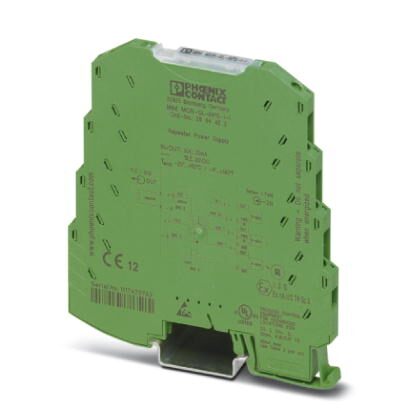

Устройство для развязки цепи питания MINI MCR-SL-RPS-I-I... толщиной 6,2 мм обеспечивает подачу питания для полевых передатчиков и гальваническую развязку между входными и выходными цепями. Модуль может использоваться как в режиме развязки сигнальных цепей, так и в режиме развязки цепей питания.
Со стороны входов и выходов доступны гальванически развязанные аналоговые нормированные сигналы 0...20 мА или 4...20 мА.
Подача питания (от 19,2 до 30 В DC) может осуществляться либо от клемм модуля, либо через соединители для DIN-реек.
Преимущества для Вас
- Возможна подача питания через опорный элемент (TBUS)
- Возможность использования в качестве разделителя с пассивным входом
- Особо компактный разделительный усилитель с развязкой питания для гальванической развязки, усиления и фильтрации аналоговых нормированных сигналов
- Развязка 3 цепей
- Питание 2-проводных и пассивных 3-проводных датчиков
Коммерческие данные
Код заказа | 2864422 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 99 (C-7-2015) |
GTIN | 4017918956165 |
Вес/шт. (без упаковки) | 72,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|

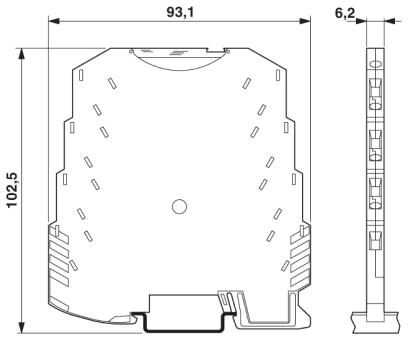

Размеры
Ширина | 6,2 мм |
---|---|
Высота | 93,1 мм |
Глубина | 102,5 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
Описание входа | Вход сигнала тока (цепь датчика) |
---|---|
Количество входов | 1 |
Входной сигнал тока | 4 мА ... 20 мА (Режимы развязки сигнальных цепей и цепей питания) |
0 мА ... 20 мА (Режим развязки) | |
макс. входной ток | 28 мА |
Входное сопротивление, вход тока | около 50 |
Напряжение питания передатчика | UB- макс. 4,5 В при нагрузке 0 мА ... 20 мА |
Диапазон напряжений питания передатчика | 14,7 В DC ... 25,5 В DC |
Выходные данные
Наименование, выход | выход тока |
---|---|
Количество выходов | 1 |
Выходной сигнал, ток | 4 мА ... 20 мА (Режимы развязки сигнальных цепей и цепей питания) |
0 мА ... 20 мА (Режим развязки) | |
макс. выходной ток | 28 мА |
Нагрузка / выходная нагрузка, выход тока | 500 (I = 20 мА) |
Пульсации | eff (при 500 Ом) |
Передаточная характеристика | 1:1 для входного сигнала |
Питание
Номинальное напряжение питания | 24 В DC |
---|---|
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
Потребляемая мощность | |
Параметры подключения 1
Тип подключения | Винтовые зажимы |
---|---|
Длина снятия изоляции | 12 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 26 ... 12 |
Общие сведения
Количество каналов | 1 |
---|---|
Ошибка передачи, макс. | 0,2 % (от предела) |
Ошибка передачи, стандартная | 0,1 % (от предела) |
Температурный коэффициент, максимальный | |
Температурный коэффициент, стандартн. | |
Предельная частота (3 дБ) | около 100 Гц |
Ступенчатая характеристика (10-90%) | около 3,5 мс |
Защитная схема | Защита от бросков тока при переходных процессах |
гальваническая развязка | Основная изоляция согласно EN 61010 |
Категория перенапряжения | II |
Степень загрязнения | 2 |
Расчетное напряжение изоляции | 50 В AC/DC |
Испытательное напряжение, вход / выход / питание | 1,5 кВ (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение помех | EN 61000-6-4 |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Цвет | зеленый |
Материал корпуса | PBT |
Монтажное положение | на выбор |
Указания по монтажу | Для подключения питания может использоваться шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на 35 мм монтажной рейке согласно EN 60715. |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 одобр. |
Class I, Div. 2, Groups A, B, C, D T5 | |
GL | GL EMC 2 D |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Данные по ЭМС
Наименование | Электромагнитное высокочастотное поле |
---|---|
Стандарты / нормативные документы | EN 61000-4-3 |
типичное отклонение от конечного значения измерительного диапазона | 10 % |
Наименование | Быстрые переходные помехи (вспышка) |
Стандарты / нормативные документы | EN 61000-4-4 |
типичное отклонение от конечного значения измерительного диапазона | 10 % |
Наименование | Помехи по цепи питания | /tr>
Стандарты / нормативные документы | EN 61000-4-6 |
типичное отклонение от конечного значения измерительного диапазона | 10 % |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
---|---|
Излучение помех | EN 61000-6-4 |
Подключение согласно стандарту | CUL |
Стандарты / нормативные документы | EN 61000-4-2 |
Наименование | Электромагнитное высокочастотное поле |
Стандарты / нормативные документы | EN 61000-4-3 |
EN 61000-4-4 | |
EN 61000-4-5 | |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
гальваническая развязка | Основная изоляция согласно EN 61010 |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 одобр. |
Class I, Div. 2, Groups A, B, C, D T5 | |
GL | GL EMC 2 D |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27210120 |
---|---|
eCl@ss 4.1 | 27210120 |
eCl@ss 5.0 | 27210120 |
eCl@ss 5.1 | 27210100 |
eCl@ss 6.0 | 27210100 |
eCl@ss 7.0 | 27210120 |
eCl@ss 8.0 | 27210120 |
eCl@ss 9.0 | 27210120 |
ETIM
ETIM 4.0 | EC002653 |
---|---|
ETIM 5.0 | EC002653 |
ETIM 6.0 | EC002653 |
ETIM 7.0 | EC002653 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 39121008 |
