Описание

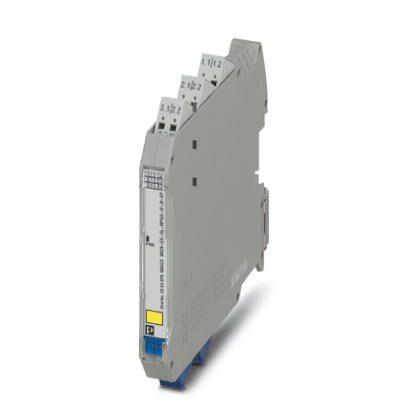

Взрывозащищенный разделительный усилитель цепей питания измерительного преобразователя (Ex i), 2-канальный, с поддержкой HART. Питает 2-проводной измерительный преобразователь Ex i и передает сигнал 4 ... 20 мА из взрывоопасной зоны в безопасную зону. Гальваническая развязка 5 цепей, зажим push-in, до SIL 3, PL.
Преимущества для Вас
- 2-канальн.
- Вход 4 мА ... 20 мА, искробезопасный, [Ex ia], питающий
- Выход 4 мА ... 20 мА, активный
- совместимы с HART
- Сигнализация ошибок согласно NAMUR NE 43
- До SIL 3 согласно МЭК/EN 61508
- Гальваническая развязка 5 цепей
- Возможность подачи питания через разъем, устанавливаемый на несущую рейку
- Допускается установка во взрывоопасной зоне 2
- Съемные клеммные модули, Зажимы Push-in
- Ширина корпуса: 12,5 мм
- Низкие потери мощности
- Высокая точность передачи
Коммерческие данные
Код заказа | 2924676 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 142 (C-5-2017) |
GTIN | 4046356665483 |
Вес/шт. (без упаковки) | 212,700 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 12,5 мм |
---|---|
Высота | 116 мм |
Глубина | 114,5 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Макс. рабочая высота | 2000 м |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
Сигнальный вход | искробезопасный |
---|---|
Входной сигнал тока | 4 мА ... 20 мА |
Напряжение питания передатчика | > 16 В (при 20 мА) |
Диапазон сигнала просадки / перегрузки | 0 мА ... 24 мА |
Выходные данные
Сигнальный выход | выход тока |
---|---|
Выходной сигнал, ток | 4 мА ... 20 мА (активный) |
Передаточная характеристика | 1:1 для входного сигнала |
Нагрузка / выходная нагрузка, выход тока | 450 (20 мА) |
375 (24 мA) | |
Выходные характеристики при ошибке | |
> 22,5 мА (При коротком замыкании между проводами на входе (согласно NE 43)) |
Питание
Номинальное напряжение питания | 24 В DC |
---|---|
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %) |
Потребляемый ток, макс. | |
Рассеиваемая мощность |
Параметры подключения 1
Тип подключения | Зажимы Push-in |
---|---|
Длина снятия изоляции | 8 мм |
Сечение жесткого провода | 0,2 мм ... 1,5 мм |
Сечение гибкого провода | 0,2 мм ... 1,5 мм |
Сечение проводника AWG | 24 ... 16 |
Параметры подключения 2
Наименование, подключение | Контрольное гнездо |
---|---|
Диаметр, макс. | 2,3 мм |
Общие сведения
Количество каналов | 2 |
---|---|
Ошибка передачи, макс. | |
Ошибка передачи, стандартная | |
Температурный коэффициент, максимальный | |
Ступенчатая характеристика (10-90%) | |
Индикатор состояния | зеленый светодиод (напряжение питания) |
Класс воспламеняемости согласно UL 94 | V0 |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение электромагнитных помех | EN 61000-6-4 |
Материал корпуса | PA 6.6-FR |
Цвет | cерый |
Наименование | Вход/выход, питание |
Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
2,5 кВ AC (50 Гц, 1 мин., проверочное напряжение) | |
Наименование | Вход / выход |
Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
Наименование | Вход / питание |
Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
Наименование | Выход 1/выход 2/ питание |
Гальваническая развязка | 1,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
ATEX | II (1) G [Ex ia Ga] IIC |
II (1) D [Ex ia Da] IIIC | |
II 3(1) G Ex nA [ia Ga] IIC T4 Gc | |
IECEx | [Ex ia Ga] IIC |
[Ex ia Da] IIIC | |
Ex nA [ia Ga] IIC T4 Gc | |
UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
SIL | 3 |
Обмен данными (байпас)
Функция HART | есть |
---|---|
Поддерживаемые протоколы | HART |
Данные по безопасности
Макс. выходное напряжение Uo | 25,2 В |
---|---|
Макс. выходной ток Io | 93 мА |
Макс. выходная мощность Po | 587 мВт |
Группа | IIC |
макс. внешняя индуктивность Lo | 2 мГн |
макс. внешняя емкость Co | 107 нФ |
Группа | IIB |
макс. внешняя индуктивность Lo | 4 мГн |
макс. внешняя емкость Co | 820 нФ |
Максимальное безопасное напряжение Um | 253 В AC (125 В DC) |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
---|---|
Излучение помех | EN 61000-6-4 |
Класс воспламеняемости согласно UL 94 | V0 |
Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
ATEX | II (1) G [Ex ia Ga] IIC |
II (1) D [Ex ia Da] IIIC | |
II 3(1) G Ex nA [ia Ga] IIC T4 Gc | |
IECEx | [Ex ia Ga] IIC |
[Ex ia Da] IIIC | |
Ex nA [ia Ga] IIC T4 Gc | |
UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
Температура DNV GL | B |
Влажность DNV GL | B |
Вибрация DNV GL | A |
DNV GL-EMC | A |
Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Группа | IIC |
IIB |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27210120 |
---|---|
eCl@ss 4.1 | 27210120 |
eCl@ss 5.0 | 27210120 |
eCl@ss 5.1 | 27210100 |
eCl@ss 6.0 | 27210100 |
eCl@ss 7.0 | 27210120 |
eCl@ss 8.0 | 27210120 |
eCl@ss 9.0 | 27210120 |
ETIM
ETIM 4.0 | EC002653 |
---|---|
ETIM 5.0 | EC002653 |
ETIM 6.0 | EC002653 |
ETIM 7.0 | EC002653 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 39121008 |
