Описание

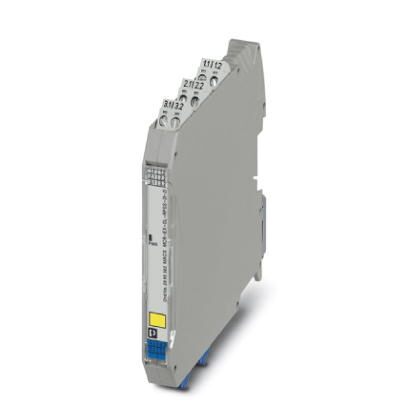

Взрывозащищенный разделительный усилитель цепей питания измерительного преобразователя (Ex i), 2-канальный; с поддержкой HART. Питает 2-проводной измерительный преобразователь Ex i и передает сигнал 4 ... 20 мА из взрывоопасной зоны в безопасную зону. Гальваническая развязка 5 цепей, винтовой зажим, до SIL 3, PL.
Преимущества для Вас
- 2-канальн.
- Вход 4 мА ... 20 мА, искробезопасный, [Ex ia], питающий
- Выход 4 мА ... 20 мА, активный
- совместимы с HART
- Сигнализация ошибок согласно NAMUR NE 43
- До SIL 3 согласно МЭК/EN 61508
- Гальваническая развязка 5 цепей
- Возможность подачи питания через разъем, устанавливаемый на несущую рейку
- Допускается установка во взрывоопасной зоне 2
- Вставные клеммы, с винтовыми зажимами, со встроенными контактными гнездами для коммуникаторов HART
- Ширина корпуса: 12,5 мм
- Низкие потери мощности
- Высокая точность передачи
Коммерческие данные
| Код заказа | 2865382 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 142 (C-5-2017) |
| GTIN | 4046356160407 |
| Вес/шт. (без упаковки) | 163,800 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 12,5 мм |
|---|---|
| Высота | 112,5 мм |
| Глубина | 114,5 мм |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
| Сигнальный вход | искробезопасный |
|---|---|
| Входной сигнал тока | 4 мА ... 20 мА |
| Напряжение питания передатчика | > 16 В (20 мА) |
| Диапазон сигнала просадки / перегрузки | 0 мА ... 24 мА |
Выходные данные
| Сигнальный выход | выход тока |
|---|---|
| Выходной сигнал, ток | 4 мА ... 20 мА (активный) |
| Передаточная характеристика | 1:1 для входного сигнала |
| Нагрузка / выходная нагрузка, выход тока | 450 (20 мА) |
| 375 (24 мA) | |
| Выходные характеристики при ошибке | |
| > 22,5 мА (При коротком замыкании между проводами на входе (согласно NE 43)) |
Питание
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %) |
| Потребляемый ток, макс. | |
| Рассеиваемая мощность |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм ... 2,5 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
Параметры подключения 2
| Наименование, подключение | Контрольное гнездо |
|---|---|
| Диаметр, макс. | 2,3 мм |
Общие сведения
| Количество каналов | 2 |
|---|---|
| Ошибка передачи, макс. | |
| Ошибка передачи, стандартная | |
| Температурный коэффициент, максимальный | |
| Ступенчатая характеристика (10-90%) | |
| Индикатор состояния | зеленый светодиод (напряжение питания) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Материал корпуса | PA 6.6-FR |
| Цвет | cерый |
| Наименование | Вход/выход, питание |
| Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
| 2,5 кВ AC (50 Гц, 1 мин., проверочное напряжение) | |
| Наименование | Вход / выход |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Наименование | Вход / питание |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Наименование | Выход 1/выход 2/ питание |
| Гальваническая развязка | 1,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA [ia Ga] IIC T4 Gc | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC T4 Gc | |
| UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
| SIL | 3 |
Обмен данными (байпас)
| Функция HART | есть |
|---|---|
| Поддерживаемые протоколы | HART |
Данные по безопасности
| Макс. выходное напряжение Uo | 25,2 В |
|---|---|
| Макс. выходной ток Io | 93 мА |
| Макс. выходная мощность Po | 587 мВт |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 2 мГн |
| макс. внешняя емкость Co | 107 нФ |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 4 мГн |
| макс. внешняя емкость Co | 820 нФ |
| Максимальное безопасное напряжение Um | 253 В A (125 В DC) |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA [ia Ga] IIC T4 Gc | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC T4 Gc | |
| UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
| Температура DNV GL | B |
| Влажность DNV GL | B |
| Вибрация DNV GL | A |
| DNV GL-EMC | A |
| Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Группа | IIC |
| IIB |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210120 |
|---|---|
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
ETIM
| ETIM 4.0 | EC002653 |
|---|---|
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
|---|---|
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
