Описание
Программа поставок

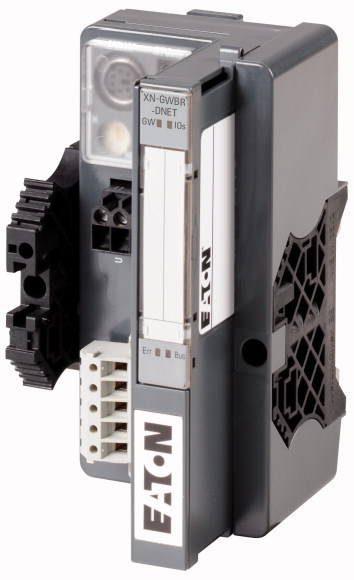

Функция | Шлюзы XI/ON |
функция | Шлюз XN с интегрированным питанием |
Краткое описание | обеспечивает поддержку до 74 модулей (XN, XNE) в дисковом исполнении 1 x Open Style Connector Настройка адреса 2 десятичными кодовыми поворотными переключателями Диапазон адресов: 0 - 63 (десятичн.) |
Соединение магистральной шины | DeviceNet |
Максимальный ток клеммы (полевая шина/питающее напряжение) | Винтовые клеммы |
Сервисный интерфейс | Гнездо PS/2 |
Скорость передачи данных | 500 кбит/с 250 кбит/с 125 кбит/с |
| указания Плата обновления шины уже встроена. | |
| Информация о комплекте поставки Входит в комплект поставки всех шлюзов: 2 шт. концевых уголков XN-WEW-32/2-SW, 1 шт. торцевая пластина XN-ABPL |
Технические характеристики
| Общая информация | |||
Стандарты и предписания | EN 61000-6-2 EN 61000-6-4 EN 61131-2 | ||
Гальваническое разделение | да, через оптрон | ||
Температура окружающей среды | °C | 0 - +55 | |
Хранение | ? | °C | -25 - +85 |
относительная влажность | 5 - 95 % (в помещении), уровень RH-2, без компенсации (при 45°C во время хранения) | ||
Вредный газ | ppm | SO2: 10 (относит. влажность H2S: 1,0 (относит. влажность | |
Вибрация | согласно IEC/EN 60068-2-6 | ||
Удароустойчивость | g | согл. IEC 60068-2-27 | |
Длительная ударопрочность (IEC/EN 60068-2-29) | согласно IEC 60068-2-29 | ||
Опрокидывание и переворачивание | согласно IEC 60068-2-31, свободное падение в соответствии с IEC 60068-2-32 | ||
Класс защиты | IP20 | ||
Электромагнитная совместимость (ЭМС) | |||
ESD | Воздушный / контактный разряд | кВ | EN 61100-4-2 |
Электромагнитные поля | (0,08…1) / (1,4…2) / (2…2,7) ГГц | V/m | EN 61100-4-2 |
Импульсное напряжение | EN 61100-4-4 | ||
Скачок напряжения | EN 61100-4-5 | ||
Впуск | В | EN 61100-4-6 | |
Излучаемые радиопомехи (излучаемые, высокочастотные) | (30...230 мГц) / (230...1000 мГц) | dB | EN 55016-2-3 |
Варианты напряжения/просадки напряжения | EN 61131-2 | ||
Типовые испытания (Type Test) | согласно EN 61131-2 | ||
Апробации | CE, cULus | ||
Статическая потеря мощности, не зависит от тока | Pvs | W | 10 |
Прочие технические характеристики (каталог для перелистывания) | Технические характеристики | ||
| Соединительные клеммы | |||
расчетные характеристики | согласно VDE 0611 часть 1/8.92/IEC/EN 60947-7-1 | ||
Техника присоединения в направлении вверх | Пружинное соединение/винтовое соединение | ||
Длина зачистки | мм | 8 | |
Диапазон зажима | макс. 0,5 - 2,5 мм2 | ||
Зажимные провода | |||
одножильный | мм2 | 0,5 - 2,5 | |
тонкопроволочный без оконечной муфты | мм2 | 0,5 - 1,5 | |
тонкопроволочный с оконечной муфтой | мм2 | 0,5 - 1,5 | |
тонкопроволочный с оконечной муфтой | мм2 | 0,5 - 1,5 | |
Калиберная пробка IEC/EN 60947-1 | A1 | ||
| Объединение в сеть | |||
Шина | DeviceNet | ||
Протокол шины | DeviceNet | ||
Максимальное расширение станции | 74 модуля (XN) в дисковом исполнении или макс. длина станции: 1 м | ||
Системное электропитание | Usys | В пост. тока | 24 /5 |
Допустимый диапазон 5 В пост. тока | U sys | В пост. тока | 4.7…5.3 |
Допустимый диапазон 24 В пост. тока | U sys | В пост. тока | 18…30 |
Напряжение поля | UL | 24 В пост. тока | |
Допустимый диапазон | 18 - 30 В пост. тока | ||
Остаточная пульсация | % | ||
Сервисный интерфейс | Гнездо PS/2 | ||
Техника присоединения полевая шина | Коннектор Open Style | ||
Скорость передачи данных | кбит/с | 125, 250, 500 | |
Настройка скорости передачи данных | посредством DIP-выключатели | ||
адресация | 2 десятичных кодовых поворотных переключателя | ||
Замыкание полевой шины | Внешн. | ||
Диапазон адресов | 1 - 63 десятичные |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 10 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | 0 | |
Макс. рабочая температура | °C | 55 | |
Класс защиты | IP20 | ||
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Fieldbus, decentr. periphery - communication module (EC001604) | ||
| Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - communications module (ecl@ss8.1-27-24-26-08 [BAA073010]) | ||
Supply voltage AC 50 Hz | V | 0 - 0 |
Supply voltage AC 60 Hz | V | 0 - 0 |
Supply voltage DC | V | 18 - 30 |
Voltage type of supply voltage | DC | |
Supporting protocol for TCP/IP | No | |
Supporting protocol for PROFIBUS | No | |
Supporting protocol for CAN | No | |
Supporting protocol for INTERBUS | No | |
Supporting protocol for ASI | No | |
Supporting protocol for KNX | No | |
Supporting protocol for MODBUS | No | |
Supporting protocol for Data-Highway | No | |
Supporting protocol for DeviceNet | Yes | |
Supporting protocol for SUCONET | No | |
Supporting protocol for LON | No | |
Supporting protocol for SERCOS | No | |
Supporting protocol for PROFINET IO | No | |
Supporting protocol for PROFINET CBA | No | |
Supporting protocol for Foundation Fieldbus | No | |
Supporting protocol for EtherNet/IP | No | |
Supporting protocol for AS-Interface Safety at Work | No | |
Supporting protocol for DeviceNet Safety | No | |
Supporting protocol for INTERBUS-Safety | No | |
Supporting protocol for PROFIsafe | No | |
Supporting protocol for SafetyBUS p | No | |
Supporting protocol for other bus systems | No | |
Radio standard Bluetooth | No | |
Radio standard WLAN 802.11 | No | |
Radio standard GPRS | No | |
Radio standard GSM | No | |
Radio standard UMTS | No | |
IO link master | No | |
System accessory | Yes | |
Degree of protection (IP) | IP20 | |
With potential separation | Yes | |
Fieldbus connection over separate bus coupler possible | Yes | |
Rail mounting possible | Yes | |
Wall mounting/direct mounting | No | |
Front build in possible | No | |
Rack-assembly possible | No | |
Suitable for safety functions | No | |
Category according to EN 954-1 | ||
SIL according to IEC 61508 | None | |
Performance level acc. to EN ISO 13849-1 | None | |
Appendant operation agent (Ex ia) | No | |
Appendant operation agent (Ex ib) | No | |
Explosion safety category for gas | None | |
Explosion safety category for dust | None | |

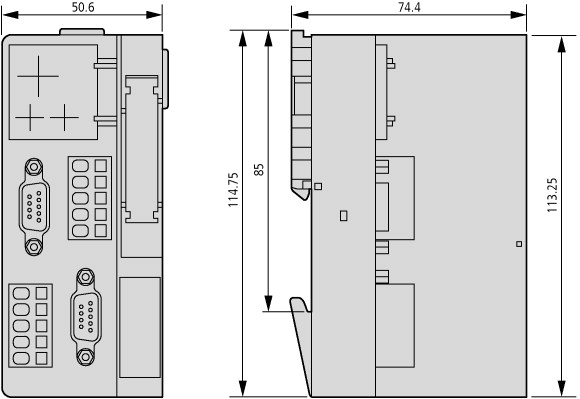

Width | mm | 50.6 |
Height | mm | 114.8 |
Depth | mm | 74.4 |
Апробации
| Product Standards | UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking |
| UL File No. | E205091 |
| UL Category Control No. | NRAQ, NRAQ7 |
| CSA File No. | UL report applies to both US and Canada |
| CSA Class No. | 2252-01, 2252-81 |
| North America Certification | UL recognized, certified by UL for use in Canada |
| Specially designed for North America | No |
| Current Limiting Circuit-Breaker | No |
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
