Характеристики
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание
Программа поставок
Функция | Шлюз XN300 | ||
Техника присоединения | Вставная пружинная клемма | ||

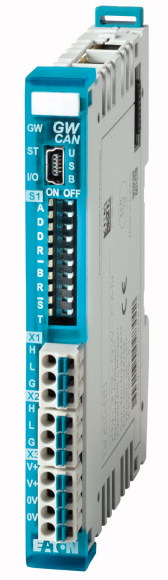

функция | Шлюз CANopen XN-312 для XN300 | ||
Краткое описание | Шлюз XN300 CANopen для работы дисковых модулей XN300 на полевой шине CAN open | ||
Описание | Цифровой соединительный модуль для соединения с полевой шиной CANopen в качестве дискового модуля системы ввода/вывода XN300 | ||
Соединение магистральной шины | CANopen® | ||
Сервисный интерфейс | Мини-USB, тип B | ||
Применяемое для | XN-322-… |
Технические характеристики
Общая информация | |||
Стандарты и предписания | EN 61000-6-2 EN 61000-6-4 EN 61131-2 | ||
Гальваническое разделение | да | ||
Температура окружающей среды | °C | -25 - +85 | |
Хранение | ? | °C | -40 - +80 |
относительная влажность | 5 - 95 %, без образования конденсата | ||
Вибрация | согласно IEC/EN 60068-2-6 | ||
Удароустойчивость | g | согл. IEC 60068-2-27 | |
Опрокидывание и переворачивание | согласно IEC 60068-2-31, свободное падение в соответствии с IEC 60068-2-32 | ||
Класс защиты | IP20 | ||
Электромагнитная совместимость (ЭМС) | |||
ESD | Воздушный / контактный разряд | кВ | EN 61131-2 |
Электромагнитные поля | (0,08…1) / (1,4…2) / (2…2,7) ГГц | V/m | EN 61131-2 |
Импульсное напряжение | EN 61131-2 | ||
Скачок напряжения | EN 61131-2 | ||
Впуск | В | EN 61131-2 | |
Излучаемые радиопомехи (излучаемые, высокочастотные) | (30...230 мГц) / (230...1000 мГц) | dB | EN 61131-2 |
Варианты напряжения/просадки напряжения | EN 61131-2 | ||
Типовые испытания (Type Test) | EN 61131-2 | ||
Апробации | CE, cULus | ||
Статическая потеря мощности, не зависит от тока | Pvs | W | 2.4 |
Соединительные клеммы | |||
расчетные характеристики | согласно VDE 0611 часть 1/8.92/IEC/EN 60947-7-1 | ||
Техника присоединения в направлении вверх | Вставные пружинные клеммы | ||
Длина зачистки | мм | 10 | |
Зажимные провода | |||
одножильный | мм2 | 0,2 -1,5 | |
тонкопроволочный без оконечной муфты | мм2 | 0,2 -1,5 | |
тонкопроволочный с оконечной муфтой | мм2 | 0,25 -1,5 | |
тонкопроволочный с оконечной муфтой | мм2 | 0,25 -1,5 | |
Калиберная пробка IEC/EN 60947-1 | A1 | ||
Объединение в сеть | |||
Шина | CANopen® | ||
Протокол шины | CANopen® | ||
Максимальное расширение станции | 32 модуля (XN-322) в дисковом исполнении | ||
Системное электропитание | Usys | В пост. тока | 24 |
Допустимый диапазон 5 В пост. тока | U sys | В пост. тока | 4.7…5.3 |
Допустимый диапазон 24 В пост. тока | U sys | В пост. тока | 19.2…30 |
Напряжение поля | UL | 24 В пост. тока | |
Допустимый диапазон | 18 - 30 В пост. тока | ||
Остаточная пульсация | % | < 5 (согласно EN 61131-2) | |
Сервисный интерфейс | Мини-USB, тип B | ||
Техника присоединения полевая шина | Вставные пружинные клеммы | ||
Скорость передачи данных | кбит/с | 10, 20, 50, 125, 250, 500, 800, 1000 | |
Настройка скорости передачи данных | посредством DIP-выключателя или автоматически | ||
адресация | Переключатель DIP | ||
Замыкание полевой шины | посредством DIP-выключатели |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Статическая потеря мощности, не зависит от тока | Pvs | W | 2.4 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 85 | |
Класс защиты | IP20 | ||
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
PLC's (EG000024) / Fieldbus, decentr. periphery - communication module (EC001604) | |||
Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - communications module (ecl@ss8.1-27-24-26-08 [BAA073010]) | |||
Supply voltage AC 50 Hz | V | 0 - 0 | |
Supply voltage AC 60 Hz | V | 0 - 0 | |
Supply voltage DC | V | 18 - 30 | |
Voltage type of supply voltage | DC | ||
Supporting protocol for TCP/IP | No | ||
Supporting protocol for PROFIBUS | No | ||
Supporting protocol for CAN | Yes | ||
Supporting protocol for INTERBUS | No | ||
Supporting protocol for ASI | No | ||
Supporting protocol for KNX | No | ||
Supporting protocol for MODBUS | No | ||
Supporting protocol for Data-Highway | No | ||
Supporting protocol for DeviceNet | No | ||
Supporting protocol for SUCONET | No | ||
Supporting protocol for LON | No | ||
Supporting protocol for SERCOS | No | ||
Supporting protocol for PROFINET IO | No | ||
Supporting protocol for PROFINET CBA | No | ||
Supporting protocol for Foundation Fieldbus | No | ||
Supporting protocol for EtherNet/IP | No | ||
Supporting protocol for AS-Interface Safety at Work | No | ||
Supporting protocol for DeviceNet Safety | No | ||
Supporting protocol for INTERBUS-Safety | No | ||
Supporting protocol for PROFIsafe | No | ||
Supporting protocol for SafetyBUS p | No | ||
Supporting protocol for other bus systems | No | ||
Radio standard Bluetooth | No | ||
Radio standard WLAN 802.11 | No | ||
Radio standard GPRS | No | ||
Radio standard GSM | No | ||
Radio standard UMTS | No | ||
IO link master | No | ||
System accessory | Yes | ||
Degree of protection (IP) | IP20 | ||
With potential separation | Yes | ||
Fieldbus connection over separate bus coupler possible | No | ||
Rail mounting possible | Yes | ||
Wall mounting/direct mounting | No | ||
Front build in possible | No | ||
Rack-assembly possible | No | ||
Suitable for safety functions | No | ||
Category according to EN 954-1 | None | ||
SIL according to IEC 61508 | None | ||
Performance level acc. to EN ISO 13849-1 | None | ||
Appendant operation agent (Ex ia) | No | ||
Appendant operation agent (Ex ib) | No | ||
Explosion safety category for gas | None | ||
Explosion safety category for dust | None | ||
Width | mm | 16.8 | |
Height | mm | 104.2 | |
Depth | mm | 80.3 |
Апробации
Product Standards | UL508; CE | ||
UL File No. | E135462 |
