Многофункциональный индикатор процесса в полевом корпусе для контроля и отображения аналоговых измеряемых параметров. Универсальные входы обеспечивают подключение тока, напряжения, устройств RTD и TC. Два релейных выхода с переключающим контактом и один аналоговый выход.
Описание изделия

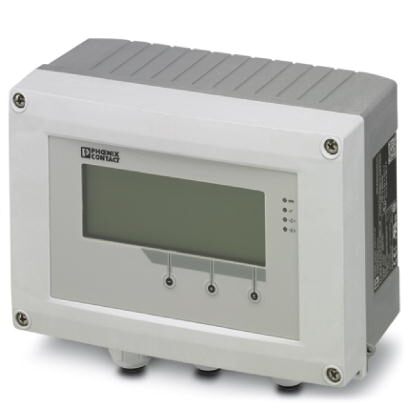

Многофункциональный индикатор процесса в полевом корпусе для контроля и отображения аналоговых измеряемых параметров.
Питание двухпроводных датчиков обеспечивается с помощью встроенной системы питания измерительного преобразователя. Универсальные входы обеспечивают подключение тока, напряжения, устройств RTD и TC. Возможен контроль предельных значений и коммутация реле. Через аналоговый выход можно передавать сигналы процесса. Изменение цвета в случае неисправности способствует распознаванию аварийных состояний. 5-значный 7-сегментный дисплей LC, с подсветкой, 1 универсальный вход, 2 реле, сохранение мин./макс. значения, таблица линеаризации, цифровой статусный выход (Open Collector)
Коммерческие данные
Код заказа | 2907780 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 181 (C-5-2017) |
GTIN | 4055626232140 |
Вес/шт. (без упаковки) | 1 439,100 GRM |
Размеры
Ширина | 199 мм |
---|---|
Высота | 160 мм |
Глубина | 96 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -40 °C ... 50 °C (При температурах ниже -30 °C (-22 °F) читабельность дисплея больше не гарантируется.) |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Макс. рабочая высота | |
Допустимая отн. влажность воздуха (при эксплуатации) | допускается выпадение конденсата |
Степень защиты | IP67 |
Помехоустойчивость | IEC 61326 / NAMUR NE 21 |
Степень защиты | IP67 |
Входные данные
Описание входа | Универсальный вход |
---|---|
Количество входов | 1 |
Входной сигнал тока | 0 мА ... 20 мА +10 % |
4 мА ... 20 мА +10 % | |
макс. входной ток | |
Входной сигнал | Ток |
Входное сопротивление, вход тока | 10 |
Напряжение питания передатчика | > 16 В (22 мА) |
Диапазон напряжений питания передатчика | 22,8 В ... 27,6 В (холостой ход) |
Ток питания передатчика | |
Применяемые входные источники | Термометр сопротивления |
Применяемые типы датчиков (RTD) | Платиновый, никелевый, медный датчики |
Способ подключения | 2-, 3-, 4-проводной |
Описание входа | Универсальный вход |
Входной сигнал напряжения | 0 В ... 10 В |
2 В ... 10 В | |
0 В ... 5 В | |
0 В ... 1 В | |
1 В ... 5 В | |
-1 В ... 1 В | |
-10 В ... 10 В | |
-30 В ... 30 В | |
-100 мВ ... 100 мВ | |
макс. входное напряжение | ± 35 В ( 1 В) |
Входной сигнал | Напряжение |
Входное сопротивление, вход напряжения | > 1 M |
Применяемые входные источники | Термоэлементы |
Применяемые типы датчиков (TC) | J, K, T, N, B, S, R, U. L, C, D |
Выходные данные
Наименование, выход | выход тока |
---|---|
Количество выходов | 1 |
Конфигурируемый / программируемый | есть |
Выходной сигнал, ток | 0 мА ... 20 мА |
4 мА ... 20 мА | |
макс. выходной ток | |
Нагрузка / выходная нагрузка, выход тока | 500 (22 мА) |
Пульсации | (ДА) (500 Ом) |
Разрешение АЦП | 13 бит |
Наименование, выход | Выход напряжения |
Выходной сигнал, напряжение | 0 В ... 10 В |
2 В ... 10 В | |
0 В ... 5 В | |
1 В ... 5 В | |
макс. выходное напряжение | |
Пульсации | (ДА) (1000 ) |
Разрешение АЦП | 13 бит |
Выходной переключающий контакт
Наименование, выход | Релейный выход |
---|---|
Исполнение контакта | 2 переключающих контакта |
Минимальное напряжение переключения | 12 В |
Максимальное напряжение переключения | 30 В DC (3 A) |
230 В AC (3 A) | |
Минимальный коммутационный ток | 10 мА |
Наименование, выход | Транзисторный выход, активный |
Описание выходов | Выход открытого коллектора |
Количество выходов | 1 |
Исполнение контакта | Транзистор |
Максимальное напряжение переключения | 28 В |
Максимальный коммутационный ток | 3 A |
200 мА |
Питание
Диапазон напряжения питания | 24 В AC/DC ... 230 В AC/DC (-20 % ... +10 %, 50 Гц ... 60 Гц) |
---|---|
Потребляемая мощность | 6,9 Вт |
Параметры подключения 1
Наименование, подключение | Вход, выход, статус, реле |
---|---|
Тип подключения | Пружинные зажимы |
Длина снятия изоляции | 10 мм |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 14 |
Общие сведения
Испытательное напряжение | 2500 В |
---|---|
Степень защиты | II |
Категория перенапряжения | II |
Степень загрязнения | 2 |
Испытательное напряжение, вход / выход | 500 В |
Испытательное напряжение, вход / питание | 2500 В |
Испытательное напряжение, выход / питание | 2500 В |
Излучение помех | МЭК 61326, Klasse A |
Помехоустойчивость | IEC 61326 / NAMUR NE 21 |
Материал корпуса | PBT GF30 |
Монтажное положение | Макс. диапазон угла зрения +/- 45° от центра дисплея в любом направлении |
Соответствие нормам | Соответствие CE |
UL, США / Канада | UL 61010 Recognized |
CSA | CSA GP |
Стандарты и предписания
Излучение помех | МЭК 61326, Klasse A |
---|---|
Помехоустойчивость | IEC 61326 / NAMUR NE 21 |
Соответствие нормам | Соответствие CE |
UL, США / Канада | UL 61010 Recognized |
CSA | CSA GP |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27210301 |
---|---|
eCl@ss 4.1 | 27210301 |
eCl@ss 5.0 | 27210301 |
eCl@ss 5.1 | 27210300 |
eCl@ss 6.0 | 27210300 |
eCl@ss 7.0 | 27210301 |
eCl@ss 8.0 | 27210301 |
eCl@ss 9.0 | 27210301 |
ETIM
ETIM 2.0 | EC001426 |
---|---|
ETIM 3.0 | EC001426 |
ETIM 4.0 | EC001426 |
ETIM 5.0 | EC001426 |
ETIM 6.0 | EC001426 |
ETIM 7.0 | EC001426 |
UNSPSC
UNSPSC 13.2 | 39121522 |
---|
