Описание

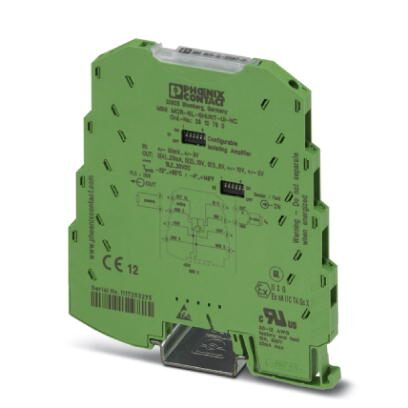

Разделительный усилитель MCR с гальванической развязкой трех цепей, с конфигурируемым входом / выходом, для гальванической развязки и преобразования аналоговых сигналов в диапазоне милливольт, однополярные, а также биполярные с винтовыми клеммами, предварительно не сконфигурирован
Преимущества для Вас
- Возможна подача питания через опорный элемент (TBUS)
- Идеально подходит для преобразования сигналов в процессе измерения шунтирующего сопротивления
- Малая потребляемая мощность
- Особо компактный разделительный усилитель для гальванической развязки, усиления, фильтрации и преобразования милливольтных сигналов в нормированные аналоговые сигналы
- Конфигурирование до 280 комбинаций сигналов с помощью DIP-переключателей
- Развязка 3 цепей
Коммерческие данные
Код заказа | 2810780 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 94 (C-7-2015) |
GTIN | 4046356305341 |
Вес/шт. (без упаковки) | 117,700 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 6,2 мм |
---|---|
Высота | 93,1 мм |
Глубина | 102,5 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Макс. рабочая высота | 2000 м |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
Количество входов | 1 |
---|---|
Конфигурируемый / программируемый | да, не сконфигурирован |
Входной сигнал напряжения | -50 мВ ... 50 мВ |
-60 мВ ... 60 мВ | |
-75 мВ ... 75 мВ | |
-80 мВ ... 80 мВ | |
-100 мВ ... 100 мВ | |
-120 мВ ... 120 мВ | |
-150 мВ ... 150 мВ | |
-200 мВ ... 200 мВ | |
-240 мВ ... 240 мВ | |
-300 мВ ... 300 мВ | |
-500 мВ ... 500 мВ | |
-600 мВ ... 600 мВ | |
-750 мВ ... 750 мВ | |
-800 мВ ... 800 мВ | |
-1 В ... 1 В | |
-1,2 В ... 1,2 В | |
-1,5 В ... 1,5 В | |
-2 В ... 2 В | |
-2,4 В ... 2,4 В | |
-3 В ... 3 В | |
0 мВ ... 50 мВ | |
0 мВ ... 60 мВ | |
0 мВ ... 75 мВ | |
0 мВ ... 80 мВ | |
0 мВ ... 100 мВ | |
0 мВ ... 120 мВ | |
0 мВ ... 150 мВ | |
0 мВ ... 200 мВ | |
0 мВ ... 240 мВ | |
0 мВ ... 300 мВ | |
0 мВ ... 500 мВ | |
0 мВ ... 600 мВ | |
0 мВ ... 750 мВ | |
0 мВ ... 800 мВ | |
0 В ... 1 В | |
0 В ... 1,2 В | |
0 В ... 1,5 В | |
0 В ... 2 В | |
0 В ... 2,4 В | |
0 В ... 3 В | |
макс. входное напряжение | около 3 В DC |
Входное сопротивление, вход напряжения | около 10 к |
Выходные данные
Количество выходов | 1 |
---|---|
Конфигурируемый / программируемый | да, не сконфигурирован |
Выходной сигнал, напряжение | 0 В ... 10 В |
2 В ... 10 В | |
0 В ... 5 В | |
1 В ... 5 В | |
-10 В ... 10 В (биполярный выход используется только при биполярных входных сигналах) | |
-5 В ... 5 В (биполярный выход используется только при биполярных входных сигналах) | |
Выходной сигнал, ток | 0 мА ... 20 мА |
4 мА ... 20 мА | |
Нагрузка / выходная нагрузка, выход напряжения | 10 к |
Нагрузка / выходная нагрузка, выход тока | |
Пульсации | (ДА) (при 500 Ом) |
(ДА) (на 10 кОм) |
Питание
Номинальное напряжение питания | 24 В DC |
---|---|
Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
Потребляемый ток, макс. | |
Потребляемая мощность |
Параметры подключения 1
Тип подключения | Винтовые зажимы |
---|---|
Способ подключения | 2-проводная схема |
Длина снятия изоляции | 12 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 26 ... 12 |
Общие сведения
Количество каналов | 1 |
---|---|
Ошибка передачи, макс. | 0,2 % |
Температурный коэффициент, максимальный | |
Температурный коэффициент, стандартн. | |
Предельная частота (3 дБ) | 100 Гц / 30 Гц переключаемый |
Ступенчатая характеристика (10-90%) | 3,5 мс (при 100 Гц) |
гальваническая развязка | Основная изоляция согласно EN 61010 |
Категория перенапряжения | II |
Степень загрязнения | 2 |
Расчетное напряжение изоляции | 30 В AC |
Испытательное напряжение, вход / выход / питание | 1,5 кВ (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение помех | EN 61000-6-4 |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Цвет | зеленый |
Материал корпуса | PBT |
Монтажное положение | на выбор |
Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
Соответствие нрмам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 одобр. |
Class I, Div. 2, Groups A, B, C, D T4 | |
Сертификат для мореплавания | DNV GL TAA00000N1 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Данные по ЭМС
Наименование | Электромагнитное высокочастотное поле |
---|---|
Стандарты / нормативные документы | EN 61000-4-3 |
типичное отклонение от конечного значения измерительного диапазона | 6 % |
Наименование | Быстрые переходные помехи (вспышка) |
Стандарты / нормативные документы | EN 61000-4-4 |
типичное отклонение от конечного значения измерительного диапазона | 6 % |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
типичное отклонение от конечного значения измерительного диапазона | 6 % |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
---|---|
Излучение помех | EN 61000-6-4 |
Подключение согласно стандарту | CUL |
Стандарты / нормативные документы | EN 61000-4-2 |
Наименование | Электромагнитное высокочастотное поле |
Стандарты / нормативные документы | EN 61000-4-3 |
EN 61000-4-4 | |
EN 61000-4-5 | |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
гальваническая развязка | Основная изоляция согласно EN 61010 |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 одобр. |
Class I, Div. 2, Groups A, B, C, D T4 | |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27210120 |
---|---|
eCl@ss 4.1 | 27210120 |
eCl@ss 5.0 | 27210120 |
eCl@ss 5.1 | 27210100 |
eCl@ss 6.0 | 27210100 |
eCl@ss 7.0 | 27210120 |
eCl@ss 8.0 | 27210120 |
eCl@ss 9.0 | 27210120 |
ETIM
ETIM 4.0 | EC002653 |
---|---|
ETIM 5.0 | EC002653 |
ETIM 6.0 | EC002653 |
ETIM 7.0 | EC002653 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 39121008 |
