Артикул:
61276
4 860 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Вес, шт
—
19,900 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

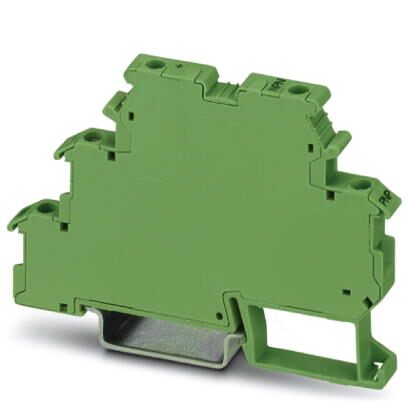

Инверторный модуль. Инверторный модуль преобразует выходной сигнал транзистора n-p-n-типа (с общим эммитором) в выходной сигнал транзистора p-n-p-типа (эммитер подключен к положительному полюсу) и наоборот
Преимущества для Вас
- Инверторный модуль DEK-TR/INV преобразует выходной сигнал транзистора n-p-n-типа (с общим эмиттером) в выходной сигнал транзистора p-n-p-типа (эмиттер подключен к положительному полюсу) и наоборот
Коммерческие данные
| Код заказа | 2964319 |
|---|---|
| Упаковочная единица | 10 stk |
| Страница каталога | Стр. 453 (C-5-2017) |
| GTIN | 4017918176068 |
| Вес/шт. (без упаковки) | 19,900 GRM |
Размеры
| Ширина | 6,2 мм |
|---|---|
| Высота | 80 мм |
| Глубина | 56 мм |
Общие сведения
| Диапазон напряжения питания | 20 В DC ... 30 В DC (UV) |
|---|---|
| Ток длительной нагрузки | 200 мА |
| Падение остаточного напряжения | |
| Ток утечки | |
| Макс. частота передачи | 15 кГц |
n-p-n-вход / p-n-p-выход
| Порог включения | V = 24 В; V - 19 В)) |
|---|---|
| Порог выключения | > 15 В (При UV = 24 В; > (UV - 9 В)) |
| Предельное значение, мин. | -2 В |
| Предельное значение, макс. | 26 В (При UV = 24 В; (UV + 2 В)) |
p-n-p-вход / n-p-n-выход
| Порог включения | > 19 В |
|---|---|
| Порог выключения | |
| Предельное значение, мин. | -2 В |
| Предельное значение, макс. | 26 В (При UV = 24 В; (UV + 2 В)) |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,2 мм |
|---|---|
| Сечение жесткого проводника макс. | 4 мм |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 2,5 мм |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Общие сведения
| Тип указания | Указание по применению |
|---|---|
| Указание | Использование перемычек EB 80-DIK... в клеммах DEK: по причине возможного (несущественного) расширения корпуса DEK в следствие впитывания влажности из окружающего воздуха, а также неблагоприятного совпадения допусков между большим количеством клемм DEK и перемычками EB 80-DIK... следует разделять перемычки EB 80-DIK... после приблизительно 10 — 12 клемм DEK и использовать на месте разделения проволочную перемычку до следующей клеммы DEK. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Стандарты / нормативные документы | МЭК 60664 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371692 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27379200 |
| eCl@ss 7.0 | 27379208 |
| eCl@ss 8.0 | 27379208 |
| eCl@ss 9.0 | 27371692 |
ETIM
| ETIM 4.0 | EC002586 |
|---|---|
| ETIM 5.0 | EC002586 |
| ETIM 6.0 | EC002586 |
| ETIM 7.0 | EC002586 |
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39121515 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Норма упаковки, Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
