Конфигурируемый коммутирующий усилитель NAMUR для бесконтактных датчиков, сухие переключающие контакты и переключающие контакты с шунтирующим резистором. На выходе 2 замыкающих контакта, с винтовыми зажимами
Описание изделия

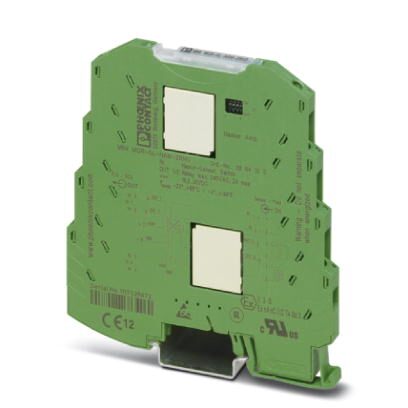

Тонкий 6,2-мм модуль MINI MCR-SL-NAM-2RNO... представляет собой конфигурируемый разделительный усилитель с развязкой 4 цепей. Предназначается для использования с бесконтактными датчиками, соответствующими EN 60947-5-6, а также реле, имеет два дополнительных релейных выхода. Второй выход может использоваться либо для разветвления сигнала, либо для выдачи сообщений о сбое в цепи датчика.
С помощью установленного на корпусе DIP-переключателя выполняются следующие функции:
- Переключение характеристик рабочего тока и тока покоя,
- активация обнаружения сбоев в цепи датчика, а также
- выбор режима разветвления сигнала / передачи сообщения о сбое.
Питание (от 19,2 до 30 В DC) может подаваться либо через клеммы модуля, либо через соединители для DIN-реек.
Преимущества для Вас
- Возможность подключения сухих контактов и переключающих контактов с резистивной цепью
- Возможна подача питания через опорный элемент (TBUS)
- Особо компактный разделительный усилитель для гальванической развязки, усиления и дублирования сигналов бесконтактных датчиков
- Для бесконтактных датчиков согласно МЭК 60947-5-6 и EN 50227
- Второй выход используется в качестве выхода для дублирующего устройства и сигналов о неисправностях
- Передача сигналов о состоянии и неисправностях с помощью диагностического светодиодного индикатора и аналогового сигнала
- Замыкающий контакт на выходе
- Входные и выходные сигналы конфигурируются с помощью DIP-переключателя
- Коммутация цепей рабочего тока и тока покоя (инвертированная логика работы)
- Замыкающий контакт на выходе
Коммерческие данные
Код заказа | 2864105 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 112 (C-7-2015) |
GTIN | 4046356046459 |
Вес/шт. (без упаковки) | 71,200 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 6,2 мм |
---|---|
Высота | 93,1 мм |
Глубина | 102,5 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Макс. рабочая высота | 2000 м |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Питание
Наименование | Питание |
---|---|
Номинальное напряжение питания | 24 В DC |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
Потребляемый ток, макс. | |
Потребляемая мощность |
Параметры подключения 1
Тип подключения | Винтовые зажимы |
---|---|
Длина снятия изоляции | 12 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 26 ... 12 |
Общие сведения
Количество каналов | 1 |
---|---|
Индикатор состояния | Красный светодиод (Сообщения об ошибках) |
Желтый светодиод (Сообщения о состоянии реле) | |
гальваническая развязка | Усиленная изоляция согласно EN 61010-1 |
Категория перенапряжения | II |
Степень загрязнения | 2 |
Расчетное напряжение изоляции | 150 В AC (Вход / релейные выходы (усиленная изоляция)) |
Испытательное напряжение, вход / выход / питание | 1,5 кВ (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение помех | EN 61000-6-4 |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Цвет | зеленый |
Материал корпуса | PBT |
Монтажное положение | на выбор |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA nC IIC T4 Gc X |
UL, США / Канада | UL 508 одобр. |
Class I, Div. 2, Groups A, B, C, D T4 | |
Сертификат для мореплавания | DNV GL TAA00000N1 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Данные по ЭМС
Наименование | Электромагнитное высокочастотное поле |
---|---|
Стандарты / нормативные документы | EN 61000-4-3 |
Критерий оценки | A |
Наименование | Быстрые переходные помехи (вспышка) |
Стандарты / нормативные документы | EN 61000-4-4 |
Критерий оценки | A |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
Критерий оценки | A |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
---|---|
Излучение помех | EN 61000-6-4 |
Подключение согласно стандарту | CUL |
Наименование | Электромагнитное высокочастотное поле |
Стандарты / нормативные документы | EN 61000-4-3 |
Критерий оценки | A |
Стандарты / нормативные документы | EN 61000-4-4 |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
Критерий оценки | A |
гальваническая развязка | Усиленная изоляция согласно EN 61010-1 |
Соответствие нормам | СоответствиеCE |
ATEX | II 3 G Ex nA nC IIC T4 Gc X |
UL, США / Канада | UL 508 одобр. |
Class I, Div. 2, Groups A, B, C, D T4 | |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27210120 |
---|---|
eCl@ss 4.1 | 27210120 |
eCl@ss 5.0 | 27210120 |
eCl@ss 5.1 | 27210100 |
eCl@ss 6.0 | 27210100 |
eCl@ss 7.0 | 27210120 |
eCl@ss 8.0 | 27210120 |
eCl@ss 9.0 | 27210120 |
ETIM
ETIM 4.0 | EC002653 |
---|---|
ETIM 5.0 | EC002653 |
ETIM 6.0 | EC002653 |
ETIM 7.0 | EC002653 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 39121008 |
