Описание

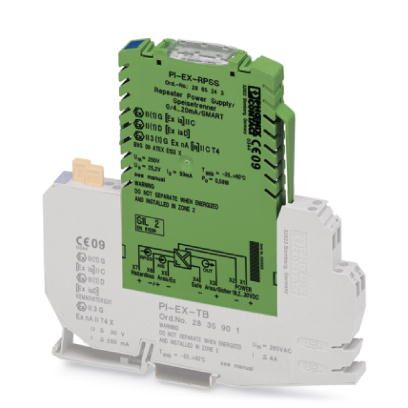

Взрывозащищенный аналоговый вход: Усилитель с развязкой цепи питания, HART. Подает питающее напряжение к 2-проводным измерительным преобразователям, установленным во взрывоопасной зоне, и обеспечивает ток 4 - 20 мA для нагрузок в безопасной зоне. Гальваническая развязка 3 цепей (вход/выход/питание)
Коммерческие данные
Код заказа | 2865243 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 264 (NTK-2010) |
GTIN | 4046356164290 |
Вес/шт. (без упаковки) | 97,300 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 12,4 мм |
---|---|
Высота | 145 мм |
Глубина | 147 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Входные данные
Сигнальный вход | искробезопасный |
---|---|
Входной сигнал тока | 4 мА ... 20 мА |
Напряжение питания передатчика | > 16 В (при 20 мА) |
> 15,3 В (при 22,5 мА) |
Выходные данные
Сигнальный выход | выход тока |
---|---|
Выходной сигнал, ток | 4 мА ... 20 мА (активный) |
4 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В ) | |
Нагрузка / выходная нагрузка, выход тока | |
Коэффициент пульсаций на выходе | eff |
Выходные характеристики при ошибке | 0 мА (Разрыв кабеля на входе) |
24 мА (Короткое замыкание между проводами на входе) |
Питание
Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
---|---|
Потребляемый ток, макс. | |
Рассеиваемая мощность |
Общие сведения
Количество каналов | 1 |
---|---|
Ошибка передачи, макс. | |
Ошибка передачи, стандартная | |
Температурный коэффициент, максимальный | |
Ступенчатая характеристика (10-90%) | |
Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) |
Класс воспламеняемости согласно UL 94 | V0 |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Материал корпуса | PBT и полиамид РА, неусиленный |
Цвет | зеленый |
Наименование | Вход / выход / питание |
Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
Наименование | Вход / выход |
Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
Наименование | Вход / питание |
Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
ATEX | II (1) G [Ex ia] IIC |
II (1) D [Ex iaD] | |
II 3 (1) G Ex nA [ia] IIC T4 | |
Функциональная безопасность (SIL) | SIL 2 согласно МЭК 61508 |
SIL | 2 |
Обмен данными (байпас)
Функция HART | есть |
---|---|
Поддерживаемые протоколы | HART |
Параметры техники безопасности
Требование конструкт. целостности | МЭК 61508 - низкие требования |
---|---|
Наименование | Режим питающего и разделительного усилителя |
Тип устройства | Тип A |
Уровни совокупной безопасности (SIL) | 2 |
Доля опасных сбоев (SFF) | 90,9 % |
SU | 1,51 x 10-7 (151 FIT) |
SD | 0 |
DU | 4,1 x 10-8 (41 FIT) |
DD | 2,63 x 10-7 (263 FIT) |
Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 1,96 x 10-4 (1 год) |
3,74 x 10-4 (2 года) | |
9,07 x 10-4 (5 лет) | |
Диагностическое покрытие (DC) | пост. токS=0%, пост. токD=86% |
Требование конструкт. целостности | МЭК 61508 - низкие требования |
Наименование | Входной разделительный усилитель (4...20 мА) |
Тип устройства | Тип A |
Уровни совокупной безопасности (SIL) | 2 |
Доля опасных сбоев (SFF) | 91,2 % |
SU | 1,52 x 10-7 (152 FIT) |
SD | 0 |
DU | 3,8 x 10-8 (38 FIT) |
DD | 2,44 x 10-7 (244 FIT) |
Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 1,81 x 10-4 (1 год) |
3,46 x 10-4 (2 года) | |
8,41 x 10-4 (5 лет) | |
Диагностическое покрытие (DC) | пост. токS=0%, пост. токD=86% |
Данные по безопасности
Макс. выходное напряжение Uo | 25,2 В |
---|---|
Макс. выходной ток Io | 93 мА |
Макс. выходная мощность Po | 590 мВт |
Группа | IIB |
макс. внешняя индуктивность Lo | 4 мГн |
макс. внешняя емкость Co | 820 нФ |
Группа | IIC |
макс. внешняя индуктивность Lo | 2 мГн |
макс. внешняя емкость Co | 107 нФ |
Максимальное безопасное напряжение Um | 253 В AC |
Стандарты и предписания
Класс воспламеняемости согласно UL 94 | V0 |
---|---|
Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
ATEX | II (1) G [Ex ia] IIC |
II (1) D [Ex iaD] | |
II 3 (1) G Ex nA [ia] IIC T4 | |
Группа | IIB |
IIC |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27210120 |
---|---|
eCl@ss 4.1 | 27210120 |
eCl@ss 5.0 | 27210120 |
eCl@ss 5.1 | 27210100 |
eCl@ss 6.0 | 27210100 |
eCl@ss 7.0 | 27210120 |
eCl@ss 8.0 | 27210120 |
eCl@ss 9.0 | 27210120 |
ETIM
ETIM 4.0 | EC002653 |
---|---|
ETIM 5.0 | EC002653 |
ETIM 6.0 | EC002653 |
ETIM 7.0 | EC002653 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 39121008 |
